Megger BM25 - Einrichtungen und Regler

54

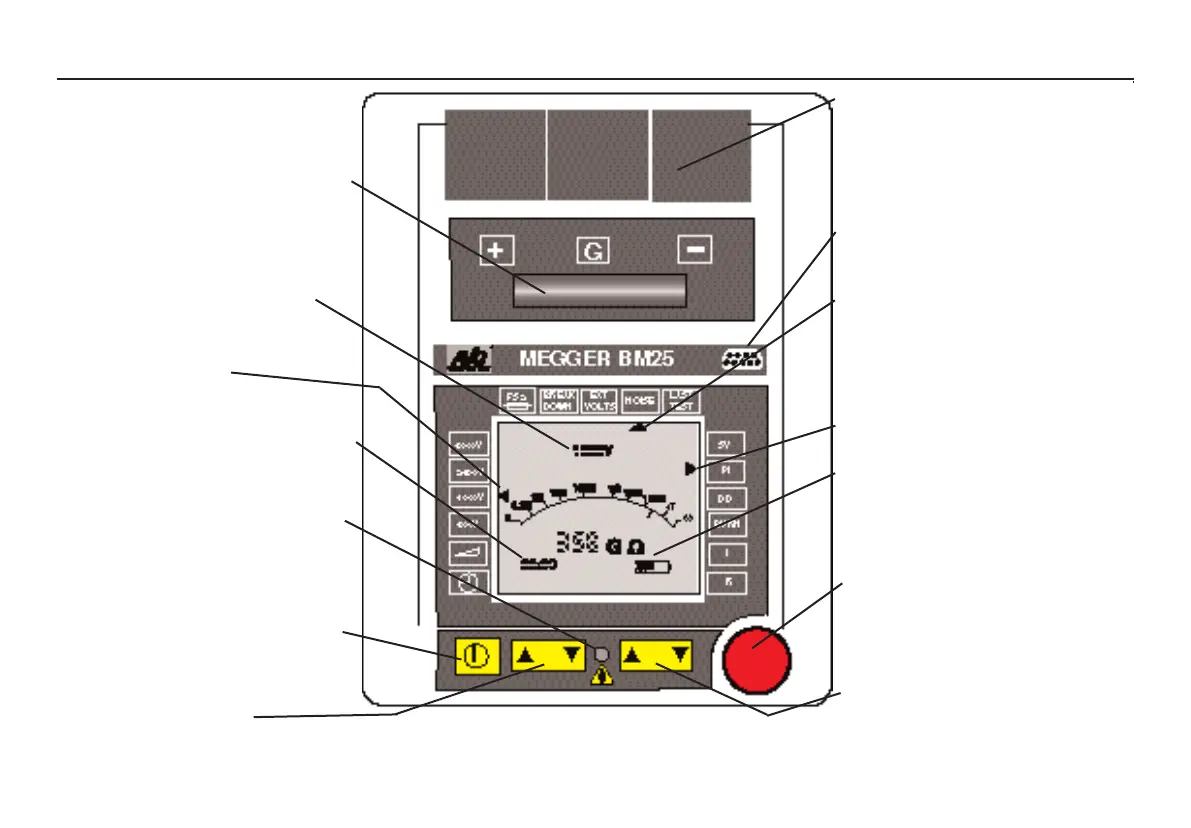

EINRICHTUNGEN UND REGLER
Spannungsanzeige
Zeigt die Testspannung oder externe
Spannung >50 V zusammen mit
blinkenden Hochspannungs symbolen
an.
Linke Anzeigemarke
Zeigt die gewählte Spannung oder die
Zeituhr an.
Zeitanzeige - Zeigt die eingestellte
Testdauer und die während des Tests
abgelaufene Zeit an.
On/Off Taste
Durch Drücken dieser Taste wird das
Gerät ein- und ausgeschaltet. (Warten Sie
nach dem Einschalten einige Sekunden,
bis die automatische Kalibrierung erfolgt
ist.)
Wähltasten
1) Spannungseinstellung
2) Zeiteinstellung
Anschlußklemmenabdeckungen
Können einzeln zwecks Zugang zu den
Testkabelanschlüssen angehoben werden.
Abdeckungen sind durch die
verschiebbare ertiefungsabdeckung
gegeneinander verriegelt.
Bereichstasten
1) Wahl des Testverfahrens;
2) Justieren der variablen Spannung;
3) Einstellen der Zeituhr - max. 90 Minuten
Batteriekapazitätsanzeige
Die Segmente verlöschen nacheinander
mit nachlassender Batteriekapazität.
Symbol blinkt, wenn Kapazität extrem
gering
Rechte Anzeigemarke
Zeigt ge-wähltes Testverfahren an.
Zustands- und Warnanzeigen
Blinken, um den Test beeinflussende
Störungsbedingungen zu melden, und
wenn die Ergebnisse des letzten Tests
sequentiell angezeigt werden.
RS232C-Buchse
Sendet alle 5 Sekunden Testergeb- nisse
zur Weiterleitung an einen PC
Testtaste Zum Einleiten eines Tests und
zum Starten der Zeituhr mindestens eine
Sekunde gedrückt halten. Zum
Unterbrechen des Tests Taste erneut
drücken.
Spritzwassergeschützte
vertiefungsabdeckung
Zurückschiebbar für Zugang zu den
Netzspannungs-anschlüssen, den
batterieladeansch- lüssen und den
Schutzsicherungen.
ERLÄUTERUNG
BREAKDOWN - ZUSBRUCH
NOISE - RAUSCHEN
LAST TEST - LETZER TEST
BURN - ABBRAND
HV-Warnung - Blinkt während eines
Tests oder wenn gefährliche
Hochspannung anliegt.
