Megger BM25 - Anhang 1

Datenbanken, Tabellenkalkulationen oder grafis che
Softwareprogramme importiert werden - vgl. Anhang 2.
Hinweis: Ein Test kann zu jedem Zeitpunkt ohne Beeinträchtigung der
Datenübermittlung unterbrochen und gestartet werden. Wenn ein Test vor
der eingestellten Dauer abgebrochen wird, können Sie durch Drücken der
Taste ’ESC’ die vorhandenen Daten dieses Tests umwandeln.
Nach jedem Test angezeigte Ergebnisse
IR-Test
Voreingestellte Testdauer 30 Minuten.
Hinweis:- Ein Kapazitätswert wird nur angezeigt, wenn der Test mehr als
eine Minute dauert und der Wert nicht außerhalb des Meßbereichs liegt.
ANHANG 1
65
Zeituhr
Testdauer
Testdauer
Testdauer
Testdauer
Digitalanzeige
Leer
R
I
µF
Spannungsanzeige
Abschließende
Testspannung
Abschließende
Testspannung
Abschließende
Testspannung
Abschließende
Testspannung
darauf, daß an der DOS-Aufforderung der richtige Port eingegeben wird.
6. Geben Sie die erforderlichen Testeinstellungen und die Testdauer
auf dem BM25 ein. Ein 90 Minuten dauernder Test erstellt eine
Datei von ungefähr 43 kB. Die Standarddatei hat ausreichend
Kapazität für 9 Tests von jeweils 10 Minuten Dauer.
7. Drücken Sie zum Starten eines Tests und der Datenübermittlung
mindestens 1 Sekunde lang die rote tarttaste. Daraufhin erscheint
Text zur Kennzeichnung der Testeinstellungen (Widerstand in MΩ),
und anschließend wer den im Abstand von 5 Sekunden die
Meßergebnisse angezeigt.

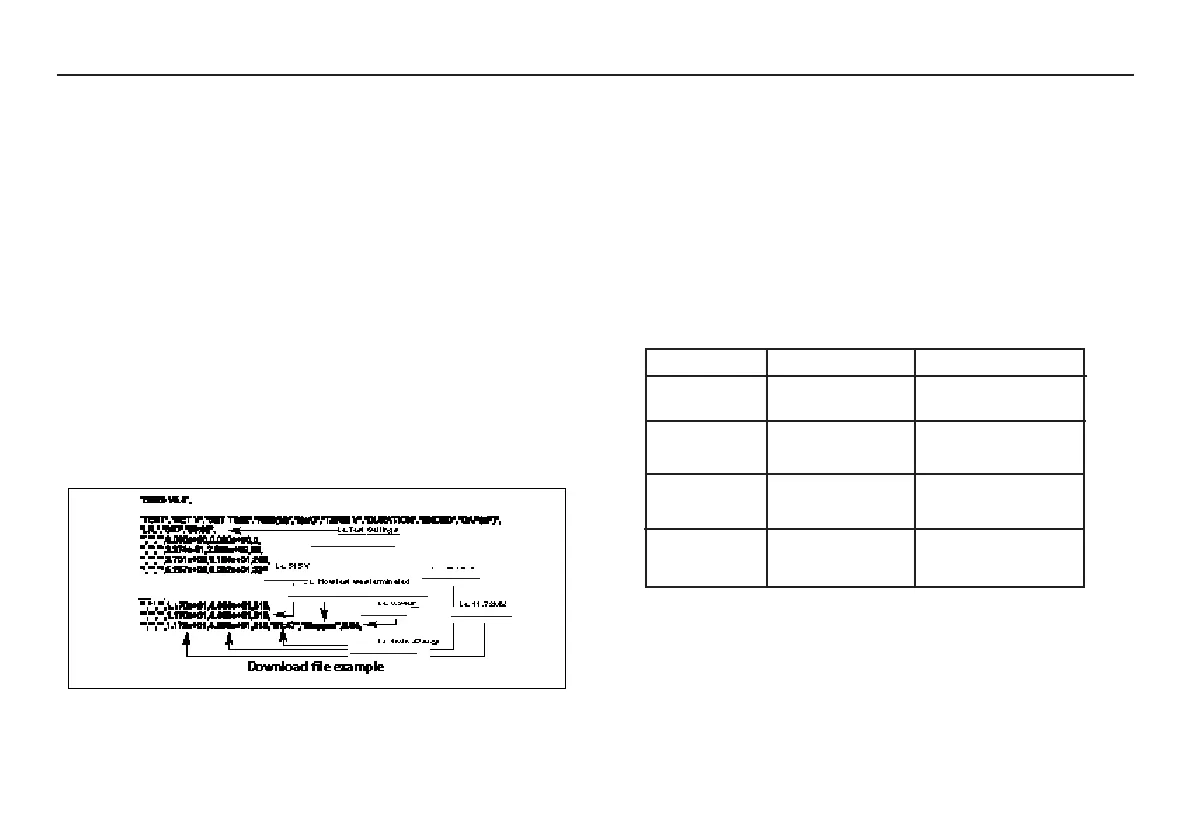

8. Wenn ein Test vollständig abgelaufen ist, wird ‘Stopped‘ zusammen
mit den Meßdaten im wissenschaftlichen Format angezeigt, z.B.:
5,108e + 4 = 5,108 MΩ x 10
4
= 51,08 GΩ
Hinweis: Übermittelte Daten liefern normalerweise mehr Dezi-
malstellen als die auf dem Instrument angezeigten abgerundeten Werte.
9. Nach Abschluß der Datenübermittlung sind eine oder zwei Dateien
auf dem vorgegebenen oder von Ihnen angegebe nen Pfad
eingerichtet worden. Diese Dateien können dannin verschiedene
d.h. Testeinrichtung
d.h. 515 V
d.h.wie Test abgebrochen wurde
d.h. 43,98 µA
d.h. 11,72 MΩ
d.h. 0,9 µF
d.h. 1 min. 47 s
