Druckereinrichtungen
Taste für Papierzuführung
Die Taste für das Druckerpapier befindet sich neben dem Ein-/Ausschalter und kann (bei
eingeschaltetem Drucker) jederzeit zum Vorschub des Papiers verwendet werden.
A
uswechseln einer Papierrolle
Wechseln Sie die Papierrolle nicht während der Durchführung eines Tests.
1. Entfernen Sie die Druckerabdeckung durch Lösen der beiden Halterungen, indem Sie sie um
eine Viertelumdrehung drehen.
2. Entfernen Sie die Reste der alten Papierrolle, und merken Sie sich, wie das Papier in den
Druckkopf eingeführt wird. Es wird durch den Schlitz an der Unterseite direkt hinter dem
Farbbandträger eingeführt. Verwenden Sie die Vorschubtaste zum Einführen des Papiers in den
Druckkopf.
3. Führen Sie das Papier durch den Schlitz in der Druckerabdeckung, setzen Sie die Abdeckung
auf und sichern Sie sie mit den Halterungen durch eine Viertel umdrehung.
Anschluß eines externen Druckers
Schließen Sie den externen Drucker an den 9-poligen D-Stecker auf dem Netzspannungsteil an der
Rückseite des Testgerts an.
Die Anschlüsse sind entsprechend Abbildung 70 verkabelt.
Öltest
gerät T
ypischer Drucker
9-poliger D-Stecker 25-polige D-Buchse
Stift 3 Daten vom Öltestgerät an Stift 3
Broche 5 Signalerdung an Stift 7
Broche 6 Leitung “Drucker in Betrieb” an Stift 20
Stift 1, 7 u. 8 nicht verwendet
Stift 2, 4, 9 reserviert
73
Betriebsanleitung

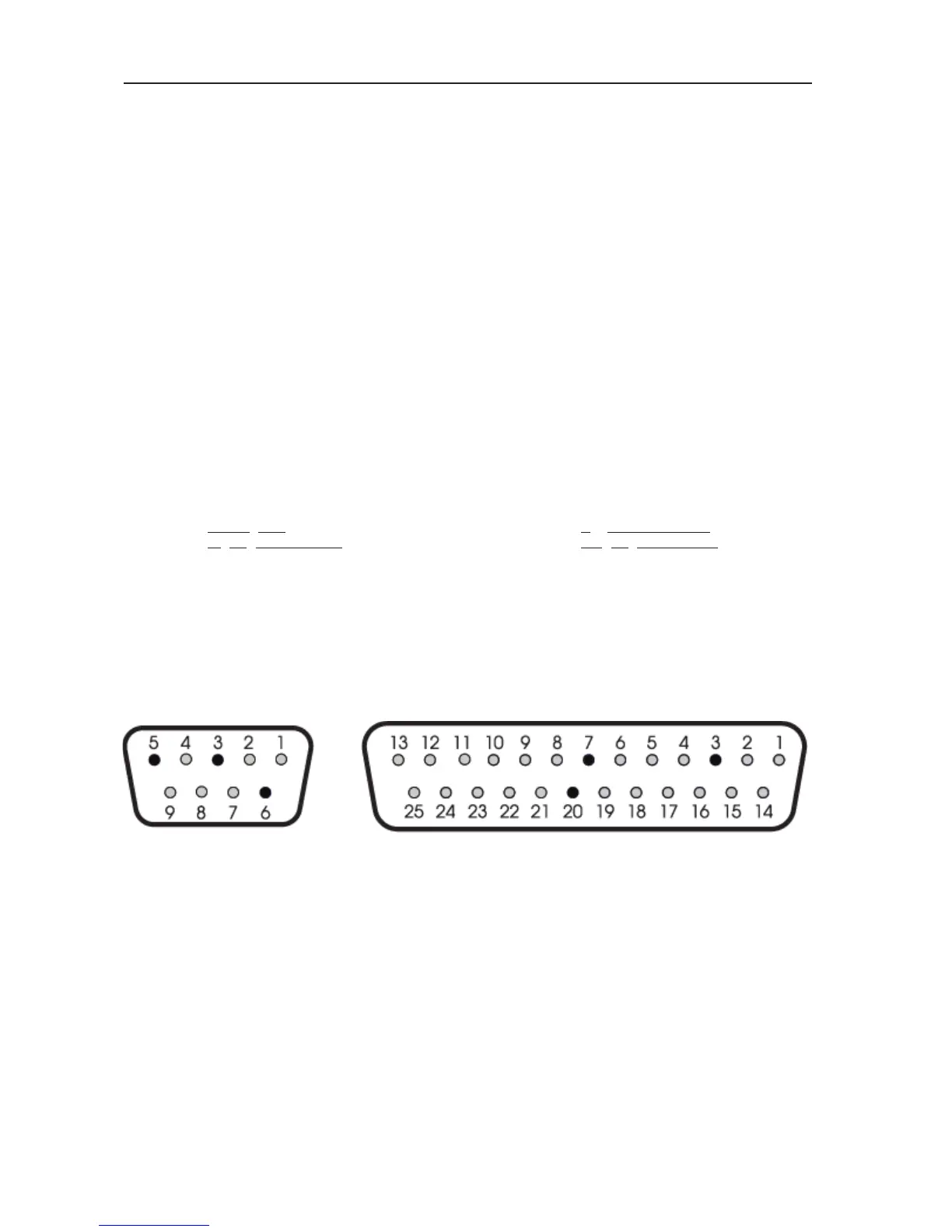

Abbildung 70: T
ypische(r) 9- und 25 polige(r) D-Stecker bzw. D-Buchse für externen Drucker.
VORDERANSICHT VORDERANSICHT
