85-03-01107 FV34 DECOR Page 37

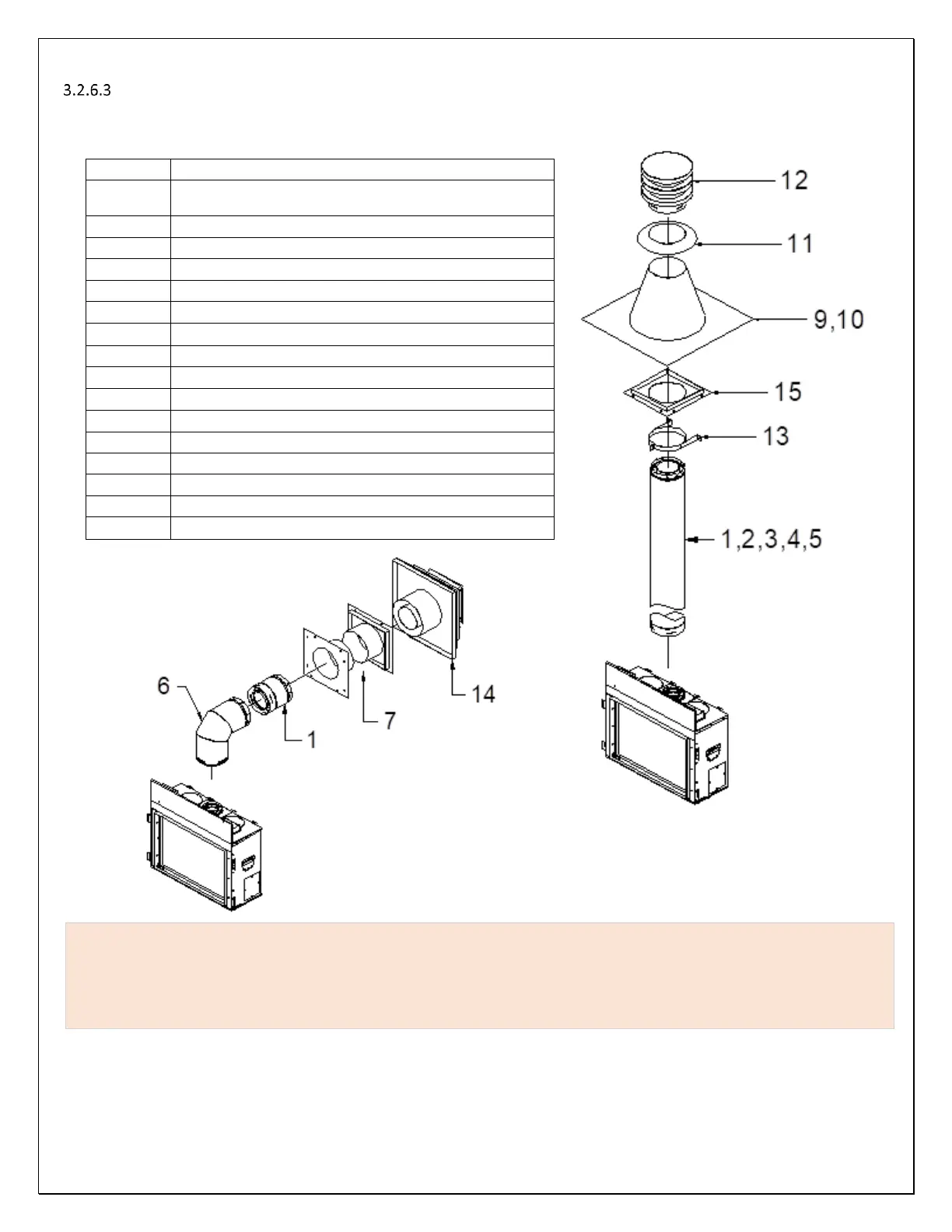

Flue Venting Components Identification Diagrams
Prior to installing at altitudes higher than 7500, please contact the Mendota technical service department for specific
venting requirements and venting restrictions.
ITEM
DESCRIPTION
1
6" or 7” PIPE (DuraVent 6”/Amerivent 7”), 9”, 12”
2
12" VENT STACK
3
24" VENT STACK
4
36" VENT STACK
5
48" VENT STACK
6
90ºGALVANIZED ELBOW
6a
45º GALVANIZED ELBOW
7
ADJUSTABLE WALL THIMBLE
8
ATTIC INSULATION SHIELD 12"
9
ROOF FLASHING (0/12 TO 6/12)
10
ROOF FLASHING (7/12 TO 12/12)
11
STORM COLLAR
12
VERTICAL VENT CAP
13
SUPPORT BAND
14
HORIZONTAL VENT CAP
15
FIRE STOP SPACER
CAUTION: ALL MEASURMENTS IN THIS MANUAL USE ONE 12 AND ONE 6 PIECE TO ACHIEVE THE FIRST 18
VERTICAL STARTER SECTION LENGTH. ALL RELATED MEASUREMENTS ARE EXTRAPOLATED USING THIS 2 PIECES
STARTER SECTION. DO NOT USE A 1-PIECE 18 SECTION AS THE FIRST STARTER VERTICAL SECTION. FOR A 1 -
PIECE STARTER VERTICAL SECTION, THE VERTICAL HEIGHT OF THE HOLE IN THE WA LL FOR MINIMUM RISE
HORIZONTAL VENTING MUST BE 1-3/8 HIGHER THAN WHEN USING A 12 AND 6 SECTIONS.
