Per l’istallazione di resistenza elettrica rispettare le seguenti prescrizioni:
- Il riscaldatore deve essere installato sull’impianto solo se integro e in
perfetta efficienza. Non sono ammesse modifiche al prodotto.
- Il riscaldatore deve essere installato in posizione orizzontale.
- Il cavo elettrico che verrà utilizzato per l’alimentazione dovrà avere una
guaina isolante adeguata alla temperatura del processo ed una sezione idonea
all’assorbimento di progetto
- Collegare a terra la resistenza mediante vite posizionata sulla flangia.
- L’installazione del riscaldatore (allacciamento idraulico e collegamento
elettrico) e il suo utilizzo, devono essere eseguiti da personale qualificato
ed a conoscenza delle vigenti norme di sicurezza. La General Vapeur declina
ogni responsabilità per danni causati a persone o cose per tutte le cause
derivanti da errata installazione e conduzione dello strumento.
- Il serraggio dei tiranti dovrà rispettare le seguenti indicazioni:
 Assicurarsi che la guarnizione sia nuova e integra, non montare guarnizioni già
serrate in precedenza.
 Pulire perfettamente le superfici delle flange eliminando sporco e residui,
controllare che non vi siano difetti o rigature sulle flange in acciaio.
 Ingrassare i bulloni sul filetto e sotto la testa con grasso a base di polvere di
rame
 Avvitare a mano tutti i bulloni accostandoli alla flangia
 Serrare con una torsione intorno al 50% Nm della fora totale di chiusura come da
schema sotto indicato
 Serrare al 100% Nm della forza di chiusura come da schema sotto indicato
 Dopo almeno 5 ore o il giorno seguente riserrare al 100% Nm della forza di chiusura.
 Nota: Non serrare la guarnizione dopo che si sia scaldata, tutti i serraggi devono
essere fatti a freddo.
 Viti M14 Inox A4/80
 Forza di serraggio Nm = 160

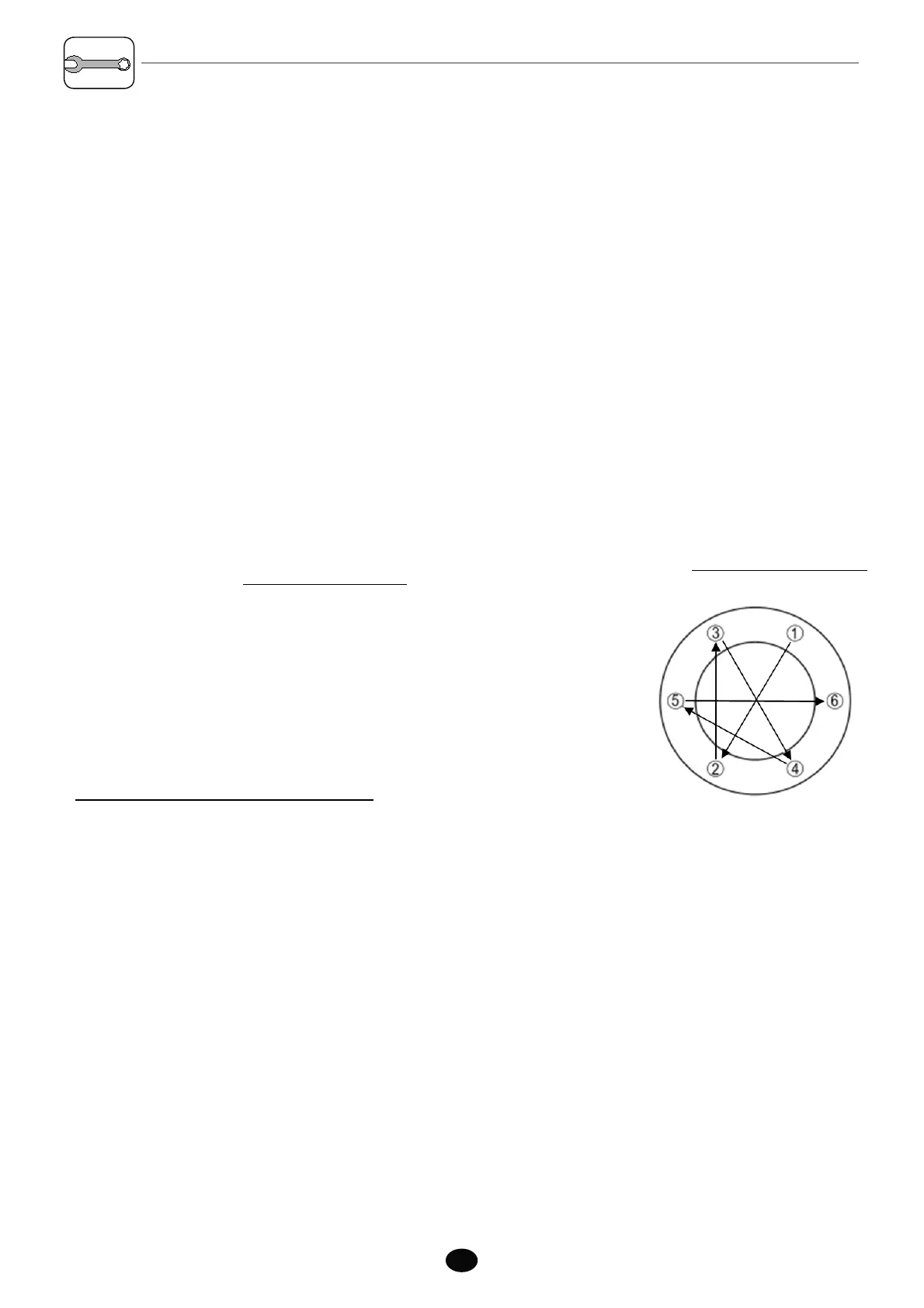

 Schema di serraggio:
Per l’installazione della valvola:
- Per il serraggio agire solamente sulle sedi previste.
- Rimuovere le protezioni dei filetti ponendo attenzione
a non danneggiarli.
- Evitare scrupolosamente urti e/o cadute.
Prescrizioni per la dismissione.
Fare riferimento alle leggi e normative del paese in cui il generatore di vapore è in servizio
al momento della dismissione.
Il contenuto della caldaia dovrebbe essere solamente acqua e deposito di calcare non dovrebbe
quini presentare particolari problemi di inquinamento ambientale, verificare prima di
procedere come deve essere smaltito il contenuto.
La caldaie priva della coibentazione è in acciaio AISI304, la valvola di sicurezza in ottone,
verificare la normativa locale riguardo alla dismissione di tali materiali.
La resistenza elettrica, privata di tutte le parti non metalliche è riciclabile, verificare la
normativa locale per lo smaltimento.
