23
90-10102Z80
45
6-7
8
b
a
b
og

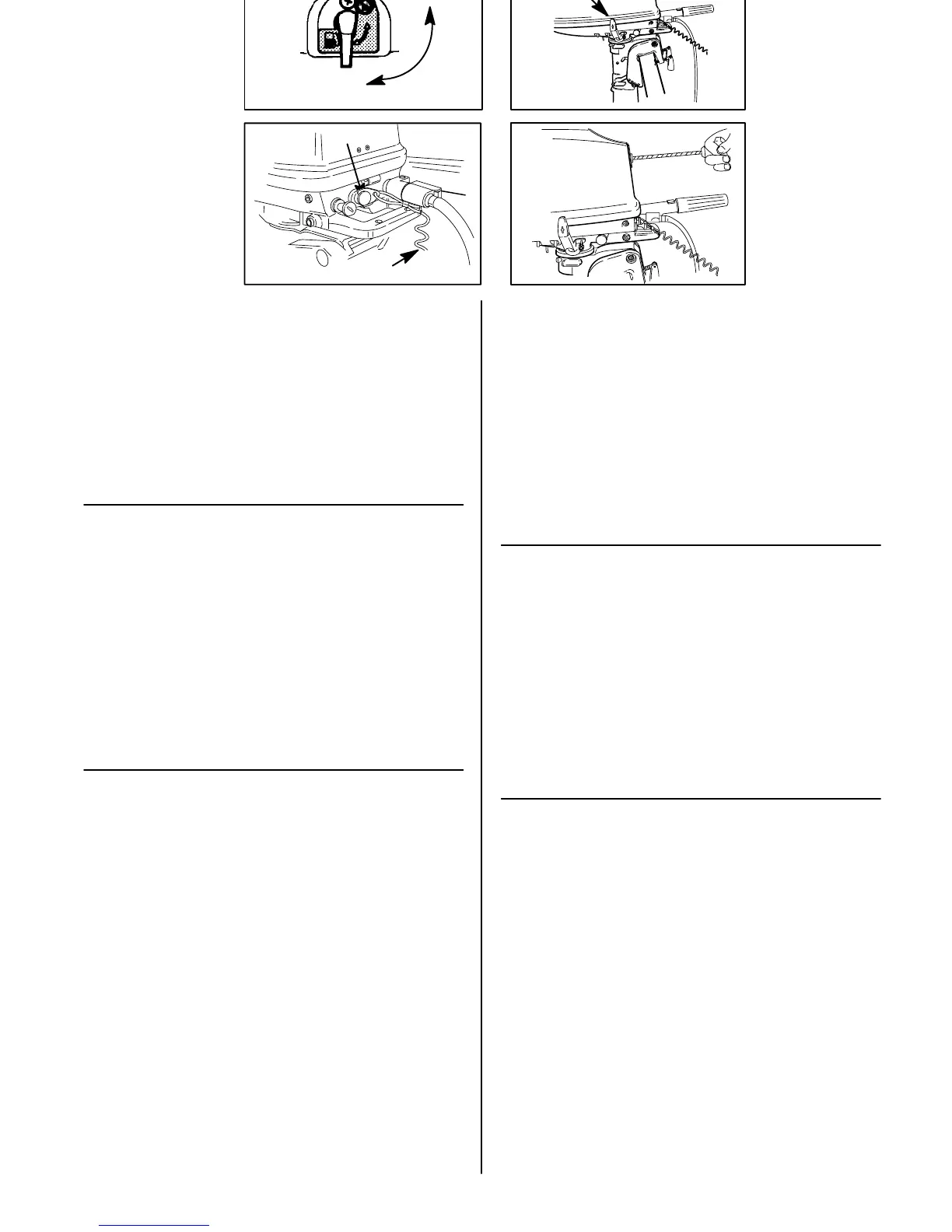

FEATURES & CONTROLS
oga10
FEATURES & CONTROLS
4
Two Way Fuel Valve - Turn valve up (a) when using a remote fuel tank. Turn
valve down (b) when using the internal fuel tank.
5 Side Handle Gear Shift - Controls gear shift.
6 Engine Stop Switch/Lanyard Stop Switch (a) - Push in or pull lanyard to stop
engine. The engine will not start unless the lanyard is engaged with the stop
switch.
7 Lanyard (b) - Read the Lanyard Stop Switch safety explanation and Warning
in the General Information Section.
8 Starter Rope - Pulling the starter rope cranks the engine over for starting.
ogd
FONCTIONS ET COMMANDES
oga10d
FONCTIONS ET COMMANDES
4
Robinet de carburant à deux voies - Relevez le robinet (a) lorsque vous utilisez
le réservoir portatif. Abaissez le robinet (b) lorsque vous utilisez le réservoir
interne.
5 Levier de changement de vitesse latéral - Commande les changements de
vitesse.
6 Contacteur d’arrêt du moteur/Contacteur d’arrêt à corde (a) - Poussez ou tirez
la corde pour couper le moteur. Ce dernier ne démarrera pas si la corde n’est
pas engagée dans le contacteur d’arrêt.
7 Corde (b) - Lisez les mesures de précaution et avertissement se rapportant
au contacteur d’arrêt à corde, dans le chapitre Informations générales.
8 Corde du démarreur - Tirez sur la corde pour lancer le moteur lors du
démarrage.
ogj
CARACTERISTICAS Y CONTROLES
oga10j
CARACTERISTICAS Y CONTROLES
4
Válvula de combustible de dos vías -Gire la válvula hacia arriba (a) cuando use
un tanque de combustible remoto. Gire la válvula hacia abajo (b) cuando use
el tanque de combustible interno.
5 Cambio de velocidades de palanca lateral - Controla el cambio de velocidades.
6 Interruptor de parada del motor/Interruptor de parada tipo cordón (a) - Empuje
el interruptor o tire del cordón de parada de emergencia para parar el motor.
El motor sólo arrancará si el cordón de parada de emergencia está conectado
con el interruptor de parada.
7 Cordón (b) - Lea la explicación de seguridad del Interruptor de parada tipo
cordón y la Advertencia en la sección de Información general.
8 Cuerda de arranque - Tirando de la cuerda de arranque se hace girar el motor
para arrancarlo.
ogh
CARACTERÍSTICAS E CONTROLES
oga10h
CARACTERÍSTICAS E CONTROLES
4
Válvula de combustível bidirecional - Vire a válvula para cima (a) ao usar um
tanque de combustível remoto. Vire a válvula para baixo (b) ao usar o tanque
de combustível interno.
5 Manete lateral de mudança de marcha - controla a troca de marchas
6 Interruptor para Parada do Motor/Interruptor para Parada Tipo Corda (a) -
Empurre o interruptor ou puxe a corda para desligar o motor. O motor só
arrancará se a corda estiver conectada no interruptor para parada.
7 Corda (b) - Leia os Avisos e explicações de segurança sobre o Interruptor de
Parada de Corda na Seção de Informações Gerais.
8 Corda de partida - puxando-se a corda de partida dá-se um giro no motor para
a dar a partida.
