MESSKO Multi-Ballast Transformer - Монтаж В Распределительный Щит; Control Box Installation

BA2093/00/16 7
3.2 Монтажвраспределительныйщит
Существуетдвавозможныхвариантамонтажа
универсальногосогласующеготрансформаторав
распределительныйщит.
 • Универсальныйсогласующийтрансформаторсдвумя
отверстиямиподболтыдиаметром4,5вмонтажной
пластине.См.рис.2.
 • Универсальныйсогласующийтрансформаторскрепежным
фиксаторомдлямонтажанарейкевсоответствиис
EN60715,TH35-7.5илиTH35-15.См.рис.3.
3.2 Control box installation
There are two possible methods of assembling the multi-
ballast transformer into a control box.
 •Multi-ballasttransformerwithtwoØ4.5boltholesinan
assembly plate. Please refer to Fig. 2.
 •Multi-ballasttransformerwithafasteningclipforrail
mounting according to EN 60715, TH35-7.5 or TH35-15.
Please refer to Fig. 3.
3 Монтаж /Installation

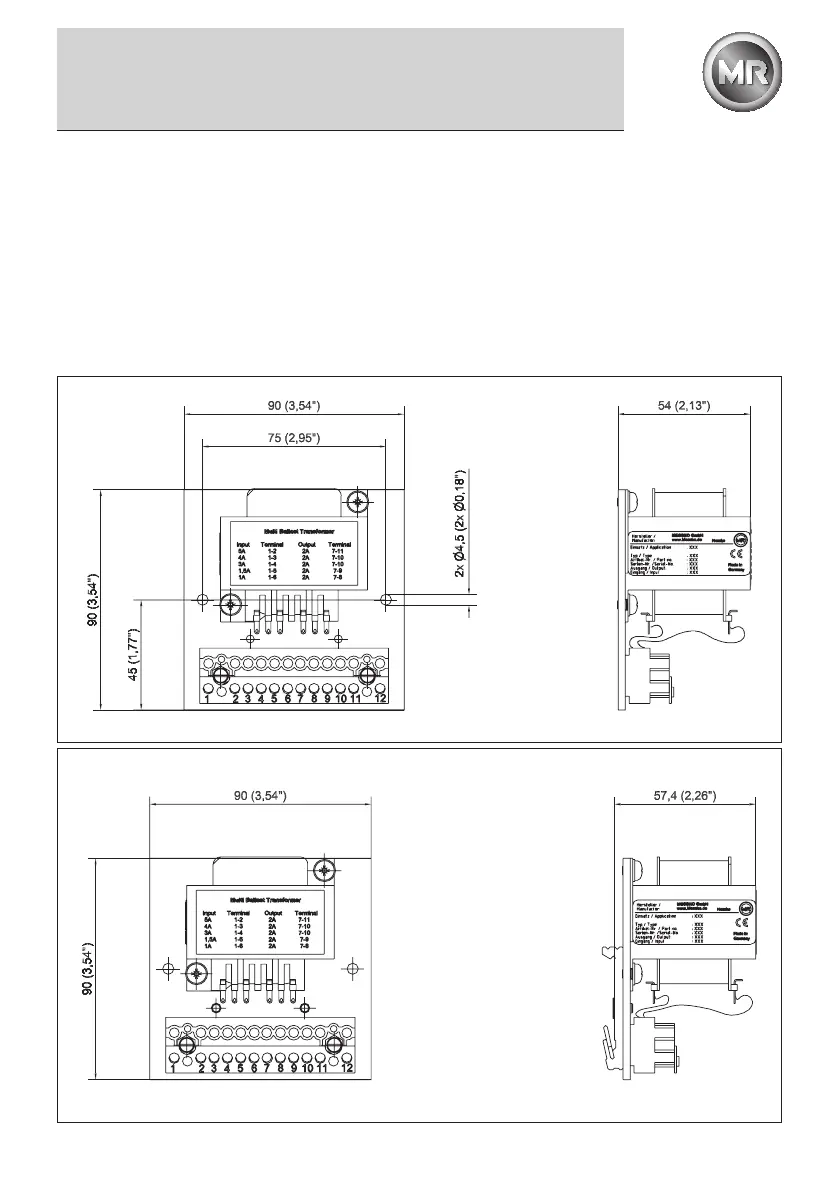

Рис. 2/Fig. 2
Рис. 3/Fig. 3
