BA2526030-03
7

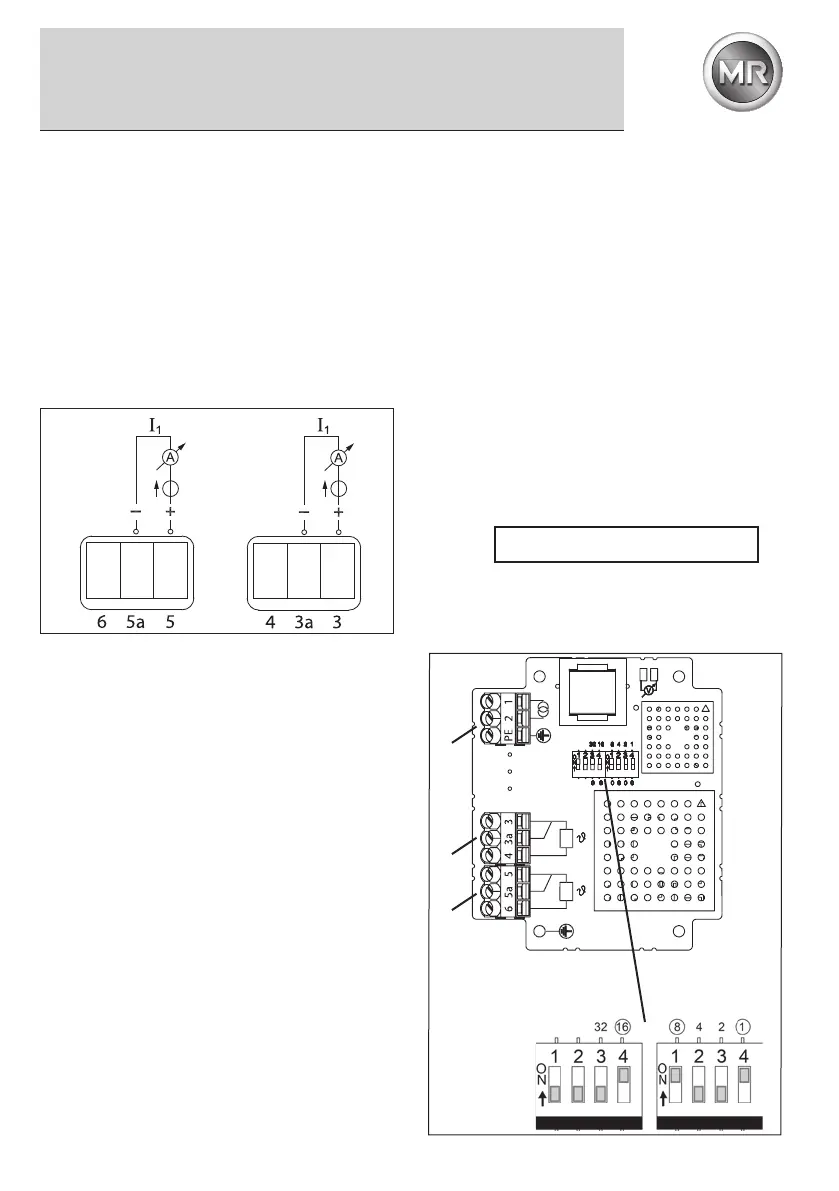

7 Настройка градиента точки перегрева
S2S1
4
Рис. 3
1
2
3
4-проводнаясхема
Прибор индикации с 4-проводной схемой (2
измерительных и 2 компенсирующих провода), с
подключением как в 3-проводной схеме. Второй
компенсирующий провод подключается к клемме 4
(см. рис. 3, поз. 2).
Опция
В случае, если ZT-F2.1 оснащен двумя
измерительными сопротивлениями Pt100, к клеммам
6, 5а и 5 может быть подключен другой прибор
индикации (рис. 3, поз. 3).
6.3 Опция:аналоговыйвыход4..20мА
Вместо измерительного сопротивления Pt100
устройство ZT-F2.1 может поставляться с аналоговым
выходом. Подключение производится по 2-проводной
схеме (R/L макс. 750Ω при 24VDC) через клеммы 3a и
3 (см. рис. 2 и 3, поз. 2).
КонтуртокаI1вкачествепассивногоаналогового
выхода:
Устройство работает по принципу регулируемого
сопротивления, которое при питающем напряжении
между 10 и 30 В DC регулирует ток 4-20 мА,
служащий величиной, с помощью которой
отображается измеренная температура.
Опция
В дополнительной комплектации устройство ZT-F2.1
может быть оснащено двумя аналоговыми выходами.
Подключение производится через клеммы 5a и 5 (см.
рис. 2 и рис. 3, поз.3).
7 Настройкаградиентаточкиперегрева
7.1 Настройкадляизмерительного
трансформаторатокасIном.=2A
Настройка градиента наиболее нагретой точки (при
номинальной нагрузке) производится с помощью
двух DIP-переключателей S1 и S2, расположенных
на плате ZT-F2.1. Для этого для настройки нужных
градиентов, приведенных в таблице в Приложении
(гл 13.2 Таблица градиентов наиболее нагретой точки
для трансформатора тока с Iном.= 2A) необходимо
определить положение выключателей S1 и S2 и
произвести соответствующие настройки (см. рис. 3).
Настройка градиента наиболее нагретой точки может
производиться в диапазоне от 4 до 50 K c шагом
настройки 1 К.
Для градиента наиболее нагретой точки, например,
25 K; следует установить переключатели в
положение, представленное на рис. 3, поз. 4.
7.2 Настройкадляизмерительного
трансформаторатокасI(CT)ном.≠2A
Если значение номинального тока трансформатора
тока выше или ниже 2 А, то приращение температуры
наиболее горячей точки следует настраивать
следующим образом:
Hg[K] = Hg
ном.
* 4 A
2
/ CT
ном.
2
Пример) Hg
ном.
= 16 K
CT
ном.
= 1,6 A
Hg[K] = 16 K * 4 A
2
/ (1,6 A)
2
= 25 K bei 2A CT-ном.
Рис. 2
мин. 10 V DC
до макс. 30 V DC
мин. 10 V DC
до макс. 30 V DC
