MESSKO ZT-F2.1 User Manual

BA2526030-03
8
8 Проверка индикации
9 Сервис
10 Техническое обслуживание
11 Защита от перенапряжения
Настраиваемое для этого положение
переключателей (рис. 3, рис. 4) выводится согласно
таблице градиентов наиболее нагретой точки для
измерительного трансформатора тока с I (СТ)ном. =
2А, см. гл. 13.2.
При необходимости рассчитанное значение следует
округлить до целых чисел, так как настройка
значения (4-50 K) производится шагами 1 K.
Настраиваемые значения можно определить
графическим способом с помощью графика на стр.
4 или 5.
Если точка пересечения номинального тока
измерительного трансформатора тока и значение
приращения температур находятся между двух
представленных кривых, то следует интерполировать
нужную кривую или использовать приведенную
выше формулу, чтобы определить настраиваемое
значение.
8 Проверкаиндикации
После времени разогрева 30 мин. необходимо
сравнить показания стрелочного термометра
и электронного индикатора. Отображаемые
данные должны находиться в пределах диапазона
допустимых отклонений обоих приборов.
9 Сервис
Слишкомвысокийотображаемыйградиент:
Убедитесь в том, что в кармане термометра
присутствует только масло.
Слишкомнизкийотображаемыйградиентна
механическомтермометре:
Убедитесь в том, что механический датчик
температуры вставлен до упора. Также проверьте,
достаточно ли масла в кармане термометра.
Отклонения, возникающие из-за особых условий
эксплуатации, можно при необходимости
скорректировать за счет изменения DIP-
переключателей.
Если в.у. меры не дали успешного результата,
обращайтесь на завод-изготовитель.
10 Техническоеобслуживание
Датчик температуры трансформатора ZT-F2.1 не
требует технического обслуживания.
11 Защитаотперенапряжения
Все входы и выходы оснащены схемной защитой для
отвода паразитных токов, которые могут возникнуть
при ударе молнии, переключениях и т.д.
0
5
10
15
20
25
30
35
40
45
50
55
60
0,811,21,4 1,61,8 22,2 2,4
Номинальный ток трансформатора тока [A]
Заданное значение приращения температуры наиболее горячей точки [K]
50K
5K
10K
15K
20K
25K
30K
35K
40K
45K
при перегрузке макс. 3А постоянно
16

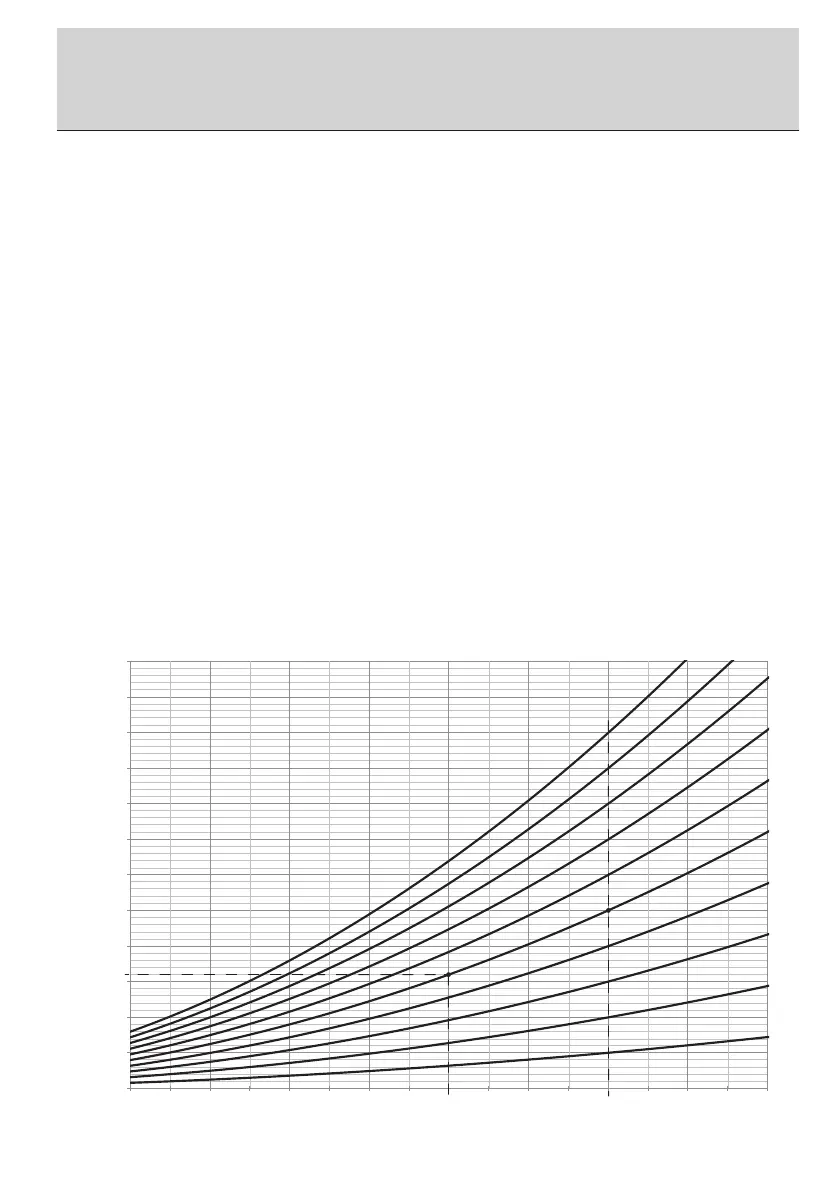

Градиент наиболее нагретой точки при I (CT) ном = 2 А
Рис 4
Пример: приращение температуры наиболее
горячей точки 16 K при номинальном
токе трансформатора тока, равном 1,6 А,
соответствует 25 К при 2 А.
Таким образом, мы имеем положение
выключателей, соответствующее
положению, представленному на рис. 3 в
таблице градиентов наиболее нагретой
точки для измерительного трансформатора
тока 2 А, глава 13.2.
