1.10
HC 260 M/ HC 260 K

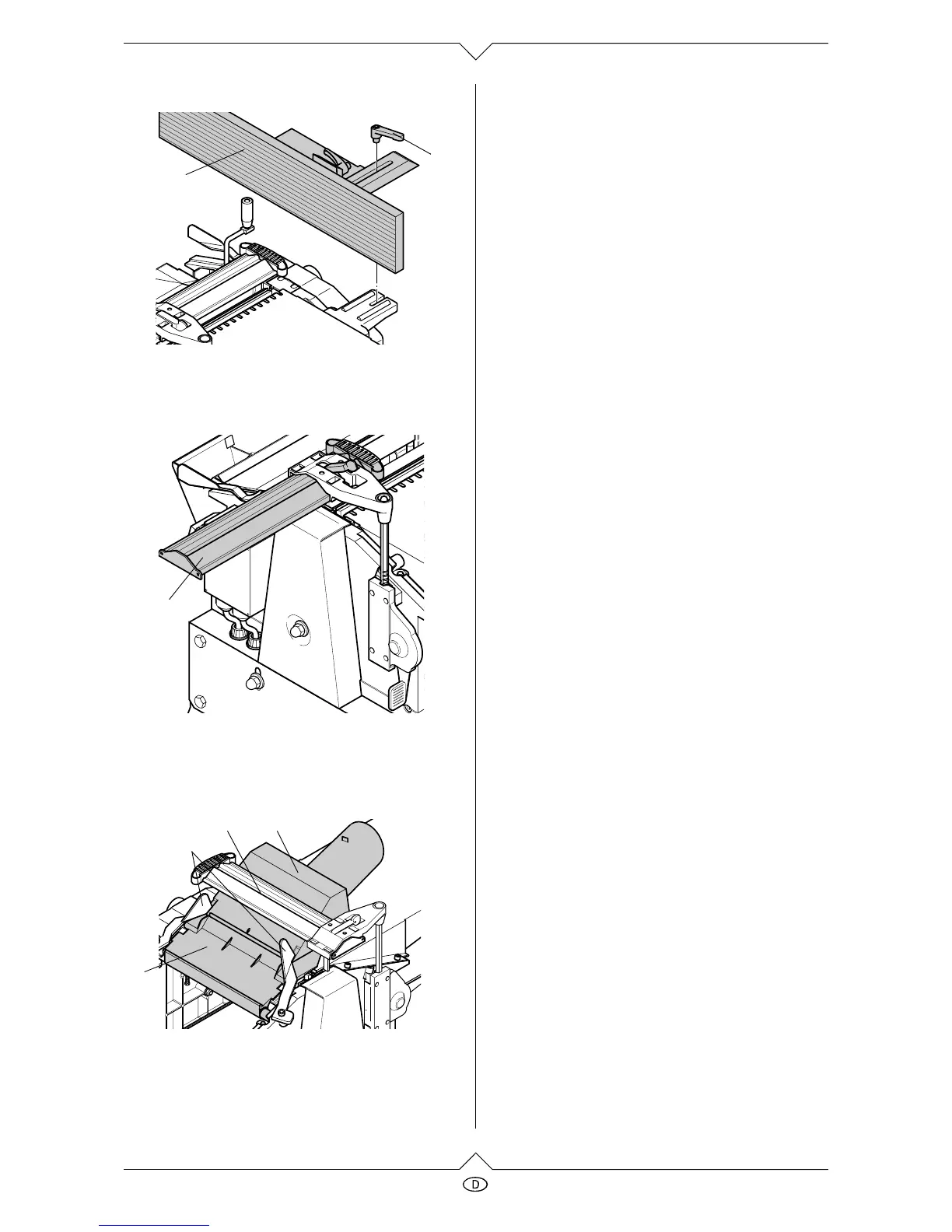

4. Messerwellen-Abdeckprofil (70):
ganz nach oben stellen und
ganz nach außen schieben.
5. Spanauswurfhaube (74) nach oben über die
Messerwelle klappen.
Beim Betrieb mit einer Späneabsauganlage,
die Spanabsaughaube (71) auf die Spanaus-
wurfhaube (74) setzen.
6. Linken und rechten Spannhebel (72) nach oben
stellen, Enden der Spannhebel etwas hochbie-
gen und damit die Spanauswurfhaube (74)
fixieren.
A
Gefahr!
Beim Dickenhobeln dient die Spanauswurf-
haube (74) als Abdeckung für die Messer-
welle. Um Verletzungen durch die Messer-
welle zu vermeiden, muss die
Spanauswurfhaube daher korrekt fixiert sein!
7. Messerwellen-Abdeckprofil (72):
ganz nach innen schieben,
vorsichtig nach unten stellen, um Spanaus-
wurfhaube und Spanabsaughaube zusätz-
lich zu fixieren.
8. Beim Betrieb mit einer Späneabsauganlage,
Absaugstutzen der Spanabsaughaube (71) an
eine geeignete Absauganlage anschließen.
A
Gefahr!
Einige Holzstaubarten (z. B. von Eichen- und
Eschenholz) können beim Einatmen Krebs
verursachen: Arbeiten Sie in geschlossenen
Räumen nur mit einer geeigneten Späneab-
sauganlage:
passend zum Außendurchmesser des
Absaugstutzens (100 mm)
Luftmenge t 550 m
3
/h;
Unterdruck am Absaugstutzen der Hobel-
maschine t 740 Pa;
Luftgeschwindigkeit am Absaugstutzen
der Hobelmaschine t 20 m/s.
A
Achtung! Ein Betrieb ohne Späneabsaug-
anlage ist nur möglich:
im Freien;
wenn nur wenig Späne entstehen (bei
schmalen Werkstücken und geringer
Hobeldicke);
mit Staubschutzmaske.
Dickenhobeln von Werkstücken
A
Gefahr!
Es besteht Einzugsgefahr durch die rotie-
renden Zuführwalzen! Halten Sie ausrei-
chenden Abstand zum Innern der
Maschine! Verwenden Sie eine Zuführhilfe
(Schiebestock), wenn Sie kleinere Werk-
stücke in das Gerät schieben wollen.
Verkanten Sie Werkstücke nicht. Es
besteht Rückschlaggefahr.
Entfernen Sie eventuell im Gerät ver-
klemmte Teile erst, wenn der Motor völlig
stillsteht und der Netzstecker gezogen ist.
Führen Sie ein Werkstück von der Abga-
beseite aus, wenn es soweit eingezogen
ist, dass es von der Aufnahmeseite nicht
mehr sicher geführt werden kann.
Hobeln Sie maximal zwei Werkstücke
zugleich. In diesem Fall beide Werkstücke
an den Außenseiten der Einschuböffnung
zuführen.
69
68
70
71
74
73
72
