HC 260 M/ HC 260 K
A
Gefahr!
Umbauten an der Maschine oder der
Gebrauch von Teilen, die nicht vom Her-
steller geprüft und freigegeben sind, kön-
nen beim Betrieb zu unvorhersehbaren
Schäden führen!
Montieren Sie die Maschine genau entspre-
chend dieser Anleitung.
Verwenden Sie nur die im Lieferumfang enthal-
tenen Teile.
Nehmen Sie an den Teilen keine Veränderun-
gen vor.
Benötigtes Werkzeug
Schraubenschlüssel 10 mm
Schraubenschlüssel 13 mm
Kreuzschlitz-Schraubendreher
Winkel für 45q und 90q

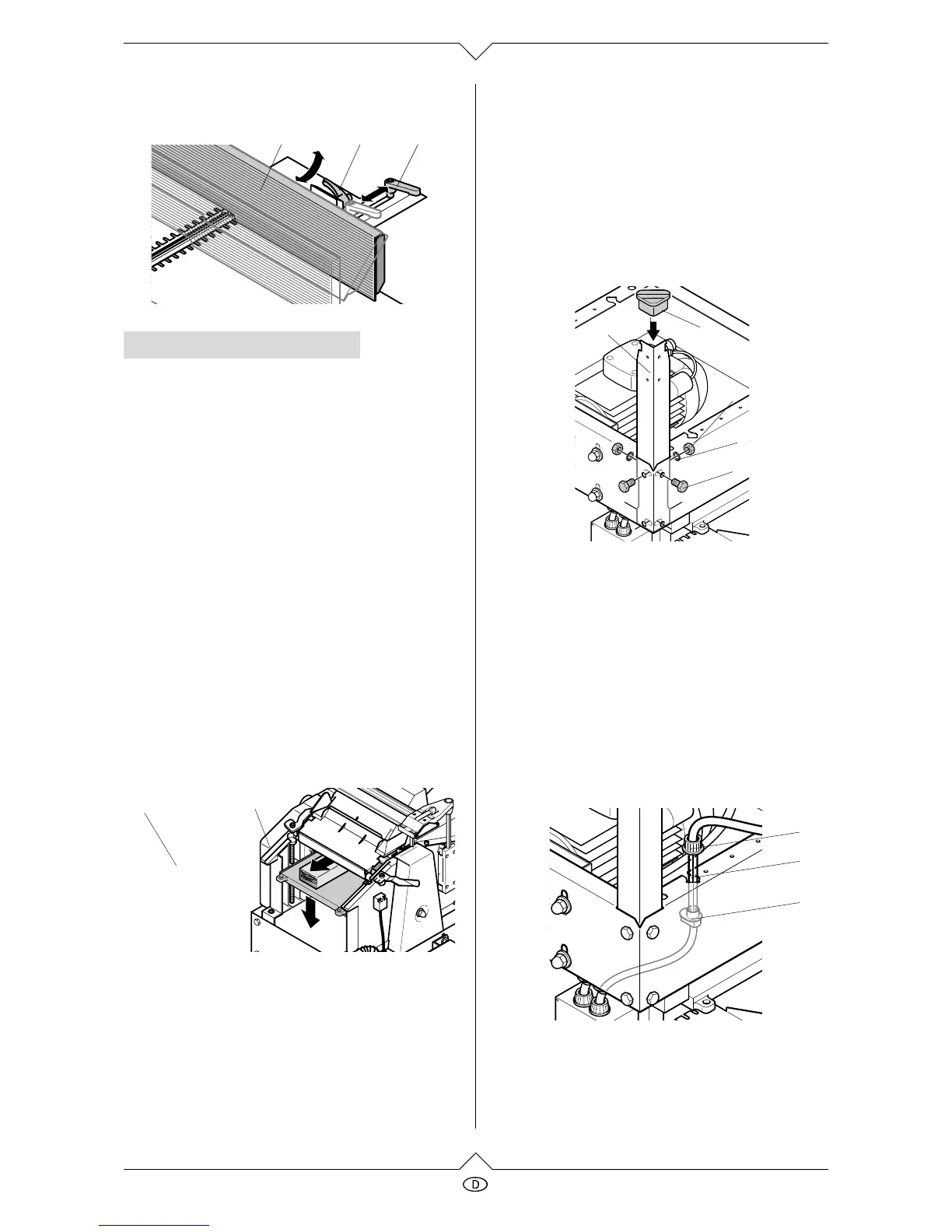

Transportschutz entfernen
1. Dreherheft (37) der Höhenverstellung für den
Dickentisch abschrauben, nach oben umsetzen
und wieder festschrauben.
2. Dickentisch mit der Höhenverstellung etwas
herunterkurbeln und Transportholz zwischen
Dickentisch und Maschinengehäuse entfernen.
3. Schutzfolie vom Dickentisch entfernen.
4. Schutzkappe (38) an der Aufnahme für den
Langlochbohrer aufstecken.
Beine montieren
3
Die Hobelmaschine kann – je nach Ausstat-
tung – entweder auf vier Beinen oder auf
einem Untergestell montiert werden. Die
Montage des Untergestells wird in einer
separaten Anleitung beschrieben.
1. Maschine mit Hilfe einer zweiten Person
umdrehen und auf einer geeigneten Unterlage
ablegen.
2. Vier Beine (39) innen in den Ecken der
Maschine anschrauben:
Sechskantschrauben (43) von außen durch-
stecken;
von innen Scheiben (42) aufstecken und
Sechskantmuttern (41) aufschrauben und
festziehen.
3. Gummifüße (40) auf die Beine aufschieben.
Zugentlastung montieren
1. Kunststoff-Überwurfmutter (44) von der Zug-
entlastung abschrauben.
2. Zugentlastung (46) von innen in das
Formloch (45) im Gehäuseblech setzen.
A
Achtung!
Achten Sie darauf, dass das Kabel nicht über
scharfe Kanten läuft und nicht geknickt wird.
3. Kunststoff-Überwurfmutter von außen auf die
Zugentlastung aufschrauben.
Montage
34 35 36
37
38
43
41
42
39
40
44
45
46
