1.12
HC 260 M/ HC 260 K
A
Gefahr!
 Verwenden Sie nur geeignete Hobelmes-
ser (siehe „Technische Daten“) – ungeeig-
nete, falsch montierte, stumpfe oder
beschädigte Hobelmesser können sich
lösen beziehungsweise die Rückschlag-
gefahr stark erhöhen.
 Achten Sie darauf, dass immer beide
Hobelmesser ausgetauscht beziehungs-
weise gewendet werden.
 Montieren Sie Hobelmesser nur mit Origi-
nalteilen.

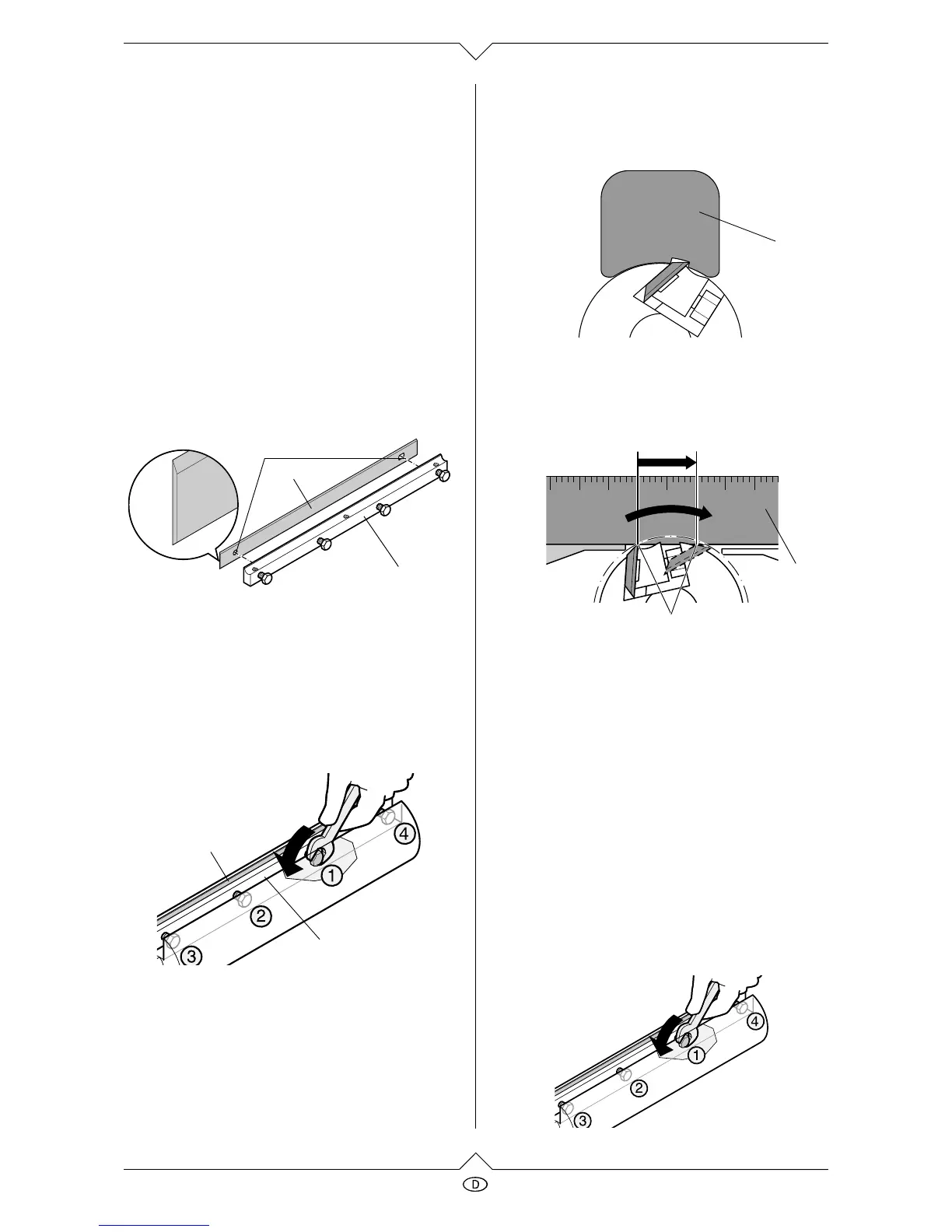

7. Scharfes Hobelmesser wie abgebildet auf die
Hobelmesser-Andruckleiste legen.
Die beiden Stifte der Hobelmesser-Andruck-
leiste müssen in die beiden Löcher (78) des
Messers greifen.
8. Hobelmesser-Andruckleiste (80) mit dem
Hobelmesser (79) in die Messerwelle legen.
Darauf achten, dass das Messer nicht von den
beiden Stiften der Hobelmesser-Andruckleiste
rutscht.
9. Vier Sechskantschrauben an der Hobelmesser-
Andruckleiste soweit herausdrehen, bis sich
Hobelmesser-Andruckleiste (82) und Messer (81)
soeben noch längs zur Messerwellen-Achse
bewegen lassen.
10. Um den Überstand der Messer zu prüfen, gibt
es zwei Möglichkeiten:
 Mit der Einstell-Lehre (83) (diese muss ent-
sprechend den Unfallverhütungsvorschriften
mitgeliefert werden).
 Einstell-Lehre für Hobelmesser wie abge-
bildet auf die Messerwelle setzen. Die
Messer müssen so weit herausragen,
dass sie die Einstell-Lehre berühren.
Diese Prüfung muss an beiden Hobel-
messern und auf beiden Seiten der Mes-
serwelle durchgeführt werden.
 Mit einem Aluminium-Lineal (84) (dies geht
genauer, als mit der Einstell-Lehre).
 Aluminium-Lineal wie abgebildet über
Abgabetisch und Messerwelle legen.
 Messerwelle mit der Hand um eine Umdre-
hung entgegen der Arbeitsrichtung weiter-
drehen.
 Die Einstellung der Hobelmesser ist kor-
rekt, wenn das Lineal durch das Drehen
um 4 bis 6 mm weiterbewegt wird.
Diese Prüfung muss an beiden Seiten der
Messerwelle durchgeführt werden.
11. Um den Überstand der Messer einzustellen, die
Madenschrauben in der Hobelmesser-
Halteleiste mit einem 3 mm-Innensechskant-
schlüssel verstellen.
12. Zum Festschrauben, vier Sechskantschrauben
an der Hobelmesser-Andruckleiste ganz her-
ausdrehen. Um Verspannungen der Hobelmes-
ser-Andruckleiste zu vermeiden, mit den mitt-
leren Schrauben beginnen, dann schrittweise
die Schrauben festziehen, die näher zum Rand
liegen.
78
80
79
82
81
83
5 - 10 mm
84
