2
1Tragegriff

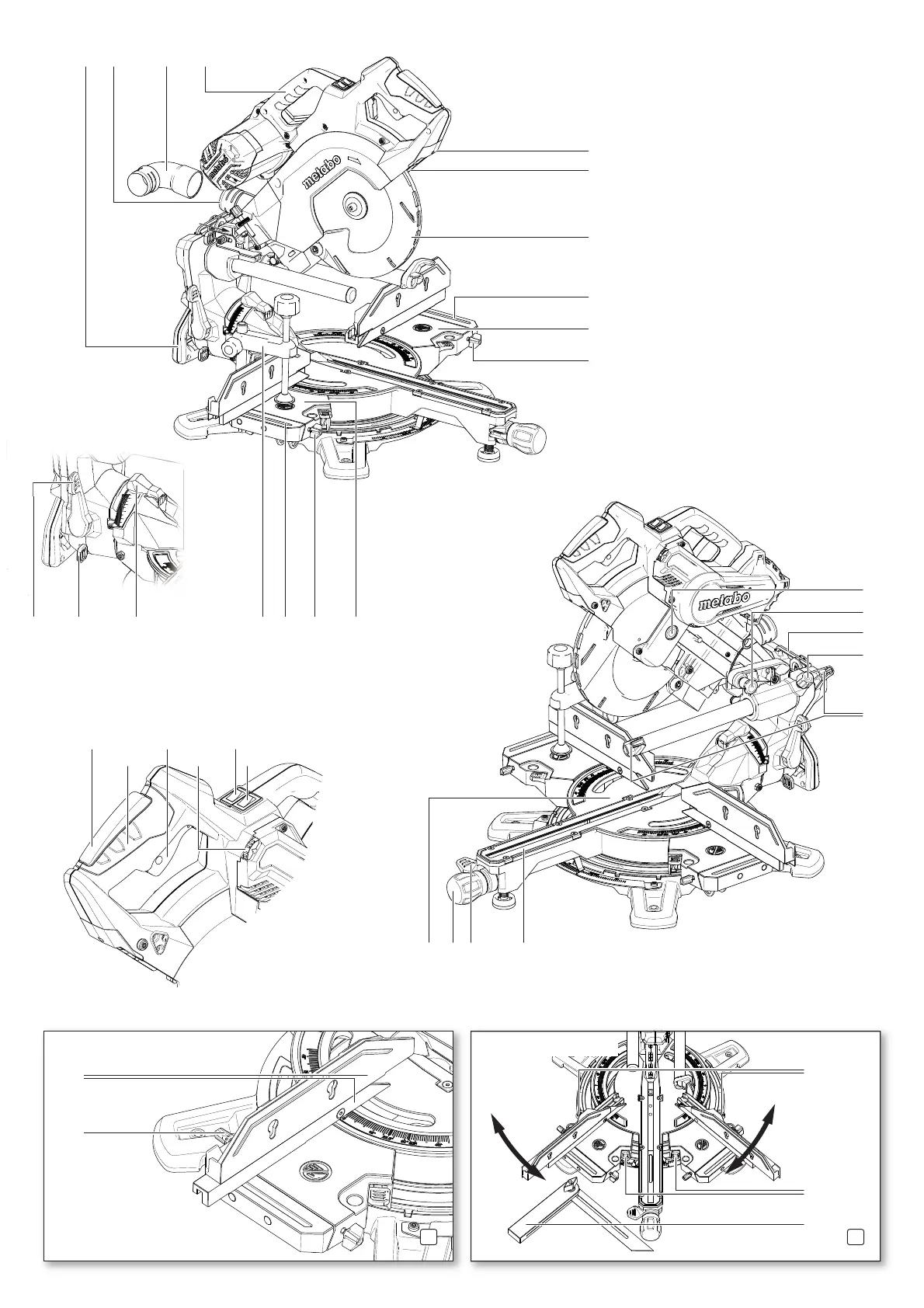

2 Späneabsaugstutzen
3 Winkel-Absaugadapter
4Tragegriff
5 Schnittbereichsbeleuchtung
6 Laseraustritt
7Pendelschutzhaube
8 Tischverbreiterung
9Tisch
10 Arretierschraube der Tischverbreiterung
11 Werkstückspannvorrichtung
12 Rasthebel für Neigungseinstellung
13 Sperrknopf (zum Erweitern des Neigungswinkels um +/- 2 °)
14 Feststellhebel für Neigungseinstellung
15 Sägeblattarretierung
16 Transport-Arretierung
17 Innensechskantschlüssel / Werkzeugdepot für
Innensechskantschlüssel
18 Feststellschraube für Zugvorrichtung
19 Haken für Kabelaufwicklung
20 Tischeinlage
21 Sperrklinke für Rastpositionen des Drehtischs
22 Feststellgriff für Drehtisch
23 Drehtisch
24 Ein-/ Aus-Schalter der Schnittbereichsbeleuchtung
25 Ein-/ Aus-Schalter des Zuschnittlasers
26 Stellrad zur Drehzahleinstellung
27 Ein-/ Aus-Schalter der Säge
28 Sägegriff
29 Sicherheits-Verriegelung
30 verschiebbare Werkstückanschläge (incl. Aufsatz)
31 Feststellschraube der Werkstückanschläge
32 Feststellhebel (nur KGSV 72 Xact SYM)
33 Sperrklinken (nur KGSV 72 Xact SYM)
34 verstellbarer Winkel (dt. Schmiege)
35 Werkstückspannvorrichtung: hintere Bohrung
36 Werkstückspannvorrichtung: vordere Bohrung
37 Zuschnittlaser justieren: mittlere Schraube
38 Zuschnittlaser justieren: linke Schraube
39 Zuschnittlaser justieren: rechte Schraube
40 Spannschraube mit Scheibe (Sägeblattbefestigung)
41 Außenflansch
42 Sägeblatt
43 Pfeilrichtung auf der Sägeblattabdeckung
44 Innenflansch
45 Sägeblattwelle
46 Innensechskantschrauben zum justieren des Werkstückanschlags
47 Schnitttiefenbegrenzung
48 Anschlag der Schnitttiefenbegrenzung
49 Sägen eines gewölbten (verzogenen) Brettes
50
51
52
* ausstattungsabhängig
12 43
910811
15
16
17
18
19
20212223
25
2426
2729
28
30
31
33
34
2
32
KGSV 72 Xact SYM
A B
14 13 12
5
6
7
9
10
8
