DEUTSCH
10
• Drücken Sie das Werkstück beim
Sägen stets auf den Tisch und ver
-
kanten Sie es nicht. Bremsen Sie
das Sägeblatt auch nicht durch seit-
lichen Druck ab. Es besteht Unfall-
gefahr, wenn das Sägeblatt blok-
kiert wird.

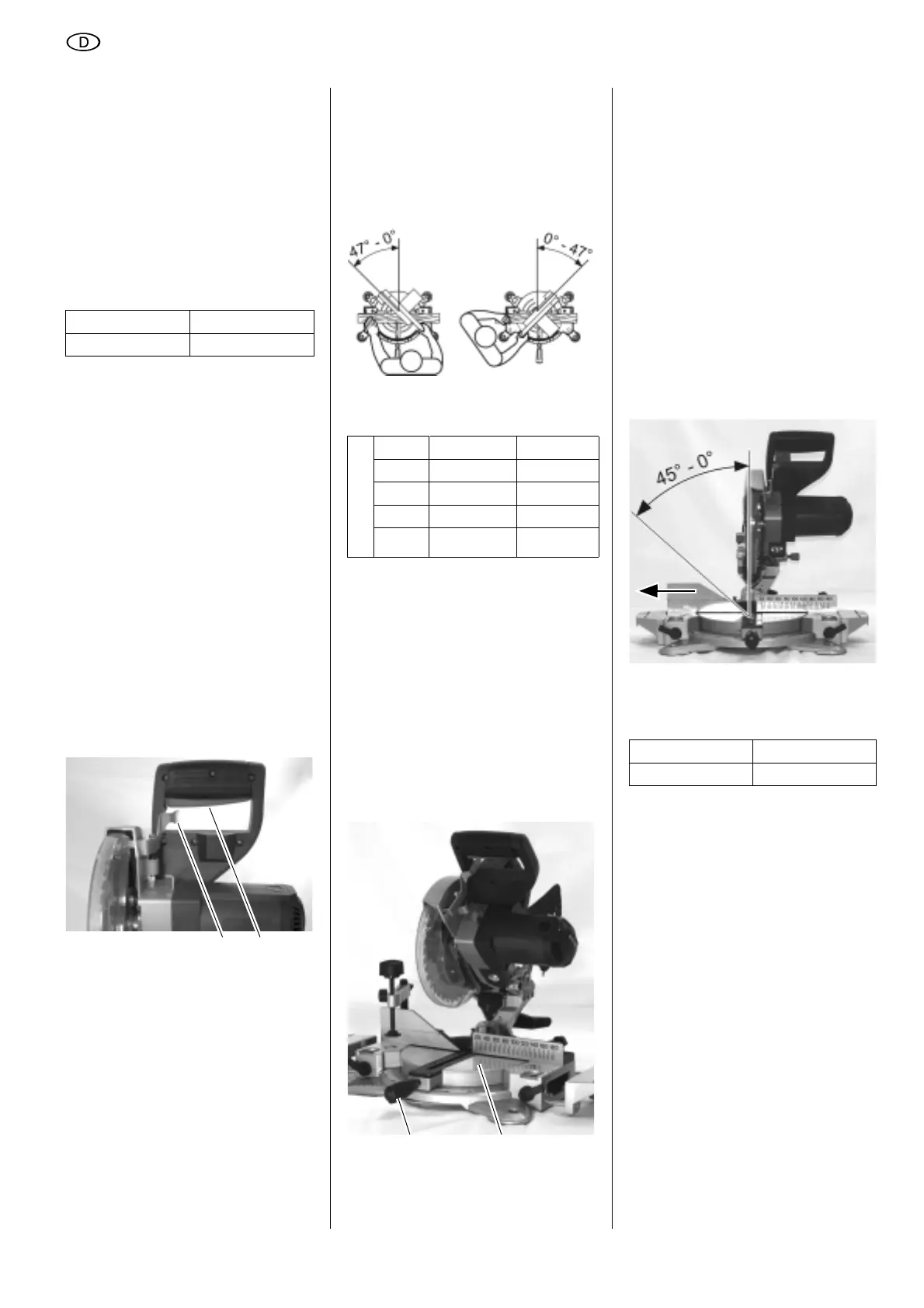

8.1 Gerade Schnitte
Maximale Abmessung des Werkstücks
(Angaben in mm):
Ausgangsstellung:
– Transport-Arretierung herausgezo-
gen.
– Sägekopf nach oben geschwenkt.
– Drehtisch steht in 0°-Stellung, Fest-
stellgriff für Drehtisch ist angezo-
gen.
– Neigung des Kipparmes zur Senk-
rechten beträgt 0°, Feststellhebel
für Neigungseinstellung ist angezo
-
gen.
Werkstück sägen:
1. Werkstück gegen den Werkstückan-
schlag drücken und mit Werkstück-
spannvorrichtung festklemmen.
2. Sicherheits-Verriegelung (63) betäti-
gen und Ein-/ Aus-Schalter (64)
drükken und gedrückt halten.
3. Sägekopf am Handgriff langsam
ganz nach unten absenken. Beim
Sägen den Sägekopf nur so fest auf
das Werkstück drücken, dass die
Motordrehzahl nicht zu stark sinkt.
4. Werkstück in einem Arbeitsgang
durchsägen.
5. Ein-/ Aus-Schalter loslassen und
Sägekopf langsam in obere Aus
-
gangsstellung zurückschwenken
lassen.
8.2 Gehrungsschnitte
3 Hinweis:
Beim Gehrungsschnitt wird das Werk-
stück in einem Winkel zur hinteren An-
legekante gesägt.
Maximale Abmessung des Werkstücks
(Angaben in mm):
Ausgangsstellung:
– Transport-Arretierung herausgezo-
gen.
– Sägekopf nach oben geschwenkt.
– Neigung des Kipparmes zur Senk-
rechten beträgt 0°, Feststellhebel
für Neigungseinstellung ist angezo-
gen.
Werkstück sägen:
1. Feststellgriff (65) des Drehtisches
(66) losdrehen.
2. Gewünschten Winkel einstellen.
3 Hinweis:
Der Drehtisch rastet in den Winkelstu-
fen 0°, 15°, 22,5°, 30° und 45° ein.
3. Feststellgriff des Drehtisches fest-
ziehen.
4. Werkstück sägen, wie bei "Gerade
Schnitte" beschrieben.
8.3 Geneigte Schnitte
3 Hinweis:
Beim geneigten Schnitt wird das Werk-
stück in einem Winkel zur Senkrechten
gesägt.
Maximale Abmessung des Werkstücks
(Angaben in mm) bei einem Neigungs-
winkel von 45°:
Ausgangsstellung:
– Transport-Arretierung herausgezo-
gen.
– Sägekopf nach oben geschwenkt.
– Drehtisch steht in 0°-Stellung, Fest-
stellgriff für Drehtisch ist angezo-
gen.
Werkstück sägen:
1. Feststellhebel (67) für Neigungsein-
stellung auf der Rückseite der Säge
lösen.
Breite ca. 120
Höhe ca. 60
63
64
Stellung Drehtisch
Breite ca. Höhe ca.
15° 110 60
22,5° 105 60
30° 100 60
45° 80 60
65 66
Breite ca. 120
Höhe ca. 45
