DEUTSCH
7
den, solange die Sicherheits-Verriege-
lung nicht zur Seite geschwenkt ist.

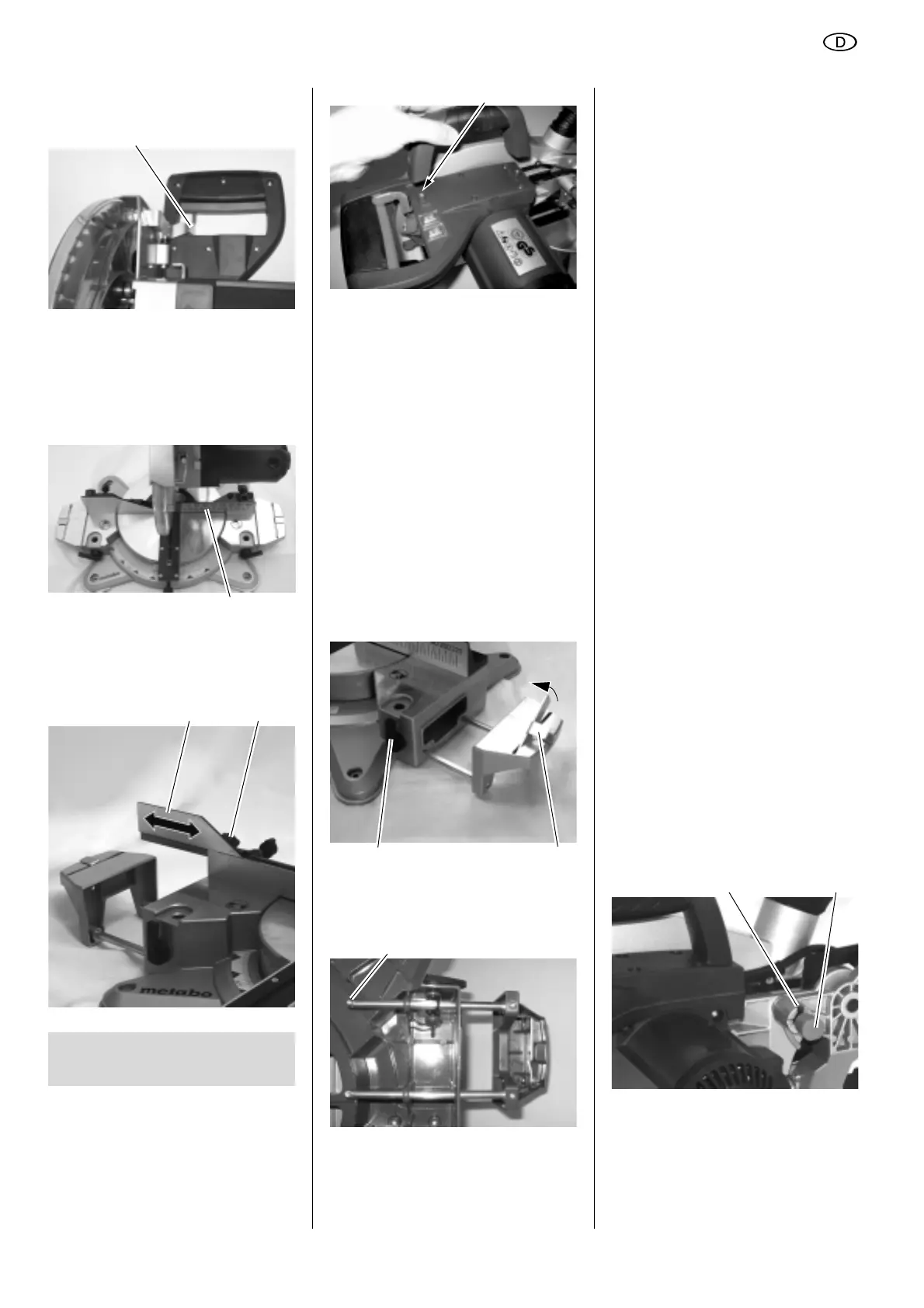

Werkstückanschlag (41)
Der Werkstückanschlag verhindert,
dass ein Werkstück beim Sägen be-
wegt werden kann. Der Werkstückan-
schlag muss beim Betrieb stets mon-
tiert sein.
Das Zusatzprofil (42) am Werkstückan-
schlag kann zum Sägen längerer Werk-
stücke nach Lösen der Feststellschrau-
be (43) verschoben werden:
Transportgriff montieren
• Transportgriff am Sägekopf fest-
schrauben. Achten Sie darauf, dass
die Nase im Griff in die Aussparung
(44) am Sägekopf greift.
Tischverbreiterung montieren
1. Rechte und linke Tischverbreiterung
aus der Transportverpackung ent-
nehmen.
2. Schrauben (47) an den Führungs-
schiene der rechten und linken
Tischverbreiterung herausdrehen.
3. Führungsschienen der Tischverbrei-
terungen ganz in die Aufnahmen
schieben (nachfolgend abgebildet:
rechte Tischverbereiterung).
3 Hinweis
Achten Sie darauf, dass der Längenan-
schlag (45) an der Tischverbreiterung
wie abgebildet hochklappbar ist.
4. Gerät an den vorderen Beinen an-
heben, vorsichtig nach hinten kip-
pen und kippsicher abstellen.
5. Schrauben (47) an den Führungs-
schienen wieder fest einschrauben.
6. Gerät an den vorderen Beinen an-
fassen, vorsichtig nach vorne kip-
pen und absetzen.
7. Gewünschte Tischbreite einstellen
und Tischverbreiterung mit Arretier-
hebel (46) arretieren.
Aufstellung
Für ein sicheres Arbeiten muss das Ge-
rät auf einer stabilen Unterlage befe-
stigt werden.
– Als Unterlage kann entweder eine
fest montierte Arbeitsplatte oder
Werkbank dienen.
– Die ideale Höhe der Unterlage be-
trägt 800 mm.
– Das Gerät muss auch beim Bear-
beiten größerer Werkstücke sicher
stehen.
– Lange Werkstücke müssen mit ge-
eignetem Zubehör zusätzlich abge-
stützt werden.
3 Hinweis
Für mobilen Einsatz kann das Gerät auf
einer Sperrholz- oder Tischlerplatte
(500
mm x 500 mm, mindestens 19 mm
stark) festgeschraubt werden. Beim
Einsatz muss die Platte mit Schraub
-
zwingen auf einer Werkbank befestigt
werden.
1. Gerät auf der Unterlage festschrau-
ben.
2. Transport-Arretierung lösen:
Sägekopf etwas nach unten drük-
ken und festhalten. Transport-Arre-
tierung (49) aus der tieferen Einker-
bung (48) herausziehen, um 90°
drehen und in die flachere Einker-
bung (50) einrasten.
4. Aufstellung und Trans-
port
40
41
42 43
44
4546
47
48 49
