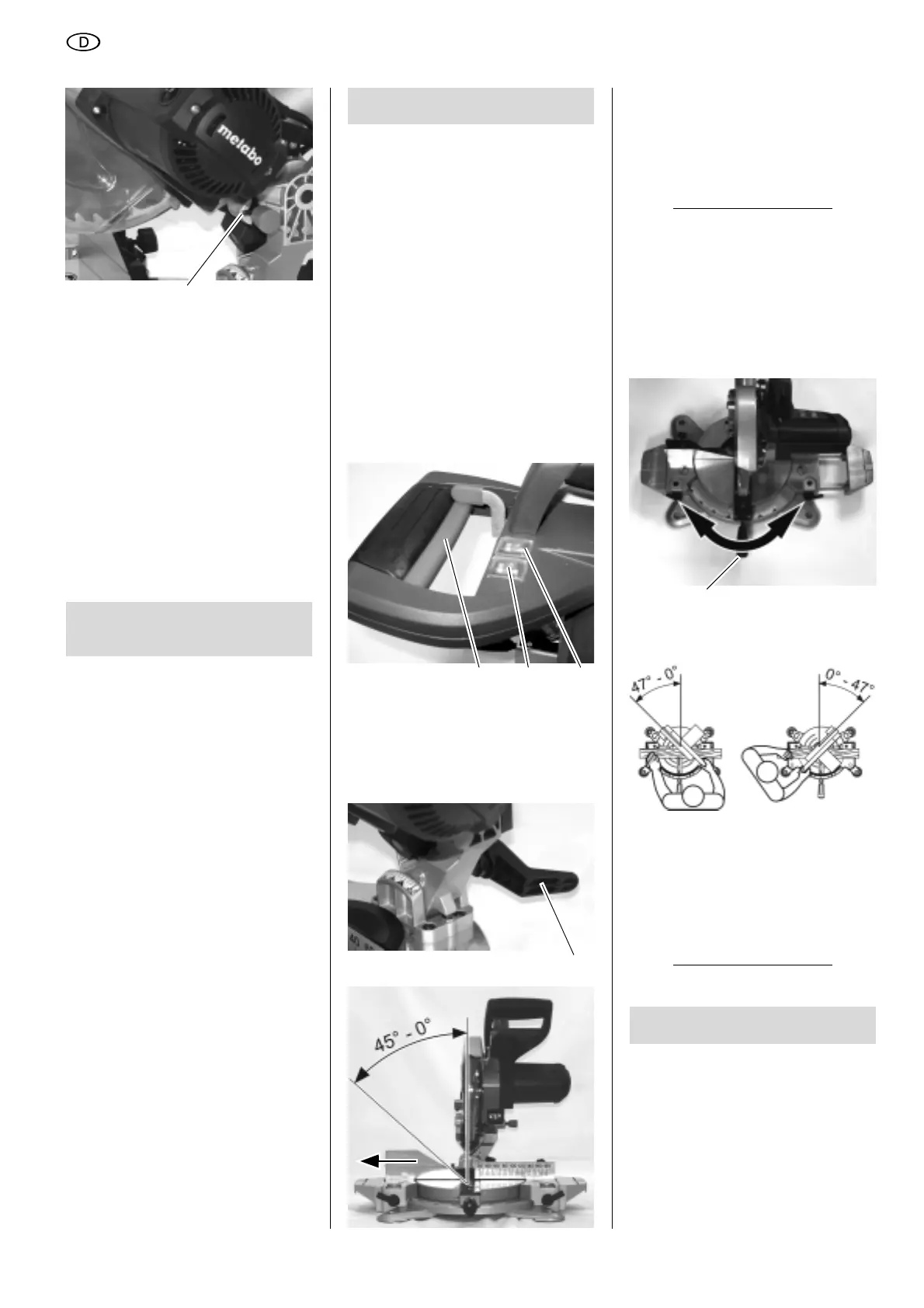

3. Sägekopf langsam hochschwenken.
4. Verpackung für spätere Zwecke
aufbewahren oder umweltgerecht
entsorgen.
Transport
1. Sägekopf nach unten schwenken
und Transport-Arretierung
(49) in
die tiefere Einkerbung (48) einra-
sten.
2. Anbauteile, die über das Gerät hin-
ausragen, abmontieren.
3. Gerät am Tragegriff anheben.
–45° Schnittwinkelbereich für nach
links geneigte Schnitte.
–94° Schnittwinkelbereich für Geh-
rungsschnitte (47° links bis 47°
rechts) mit neun Rastpositionen.
– Präzise und robuste Aluminium-
Gusskonstruktion.
– Hartmetallbestücktes Sägeblatt.
– Problemloser Sägeblattwechsel
durch Sägeblatt-Arretierung und
ohne Demontage der Pendelschutz
-
haube.
– Tischververbreiterung mit Längen-
anschlag zum sicheren Arbeiten mit
längeren Werkstücken.
– Werkstückspannvorrichtung zum si-
cheren Halten von Werkstücken.
– Spänesack zum einfachen und ef-
fektiven Auffangen der Späne.
– Zuschnittlaser zum präzisen Aus-
richten von Anriss und Sägelinie.
– Schnittbereichsbeleuchtung.
Ein-/ Aus-Schalter Motor (51)
Motor einschalten:
• Ein-/ Aus-Schalter drücken und ge-
drückt halten.
Motor ausschalten:
• Ein-/ Aus-Schalter loslassen.
Ein-/ Aus-Schalter
Schnittbereichsbeleuchtung (52)
Beleuchtung des Schnittbereichs ein-
und ausschalten.
Ein-/ Aus-Schalter
Zuschnittlaser
(53)
Zuschnittlaser ein- und ausschalten.
Neigungseinstellung
Nach Lösen des Feststellhebels (54)
auf der Rückseite kann die Säge stu-
fenlos zwischen 0° und 45° nach links
zur Senkrechten geneigt werden.
A Achtung!
Damit sich der Neigungswinkel beim
Sägen nicht ändern kann, muss der
Feststellhebel des Kipparmes festgezo-
gen werden.
Drehtisch
Nach Lösen des Feststellgriffs (55)
kann der Drehtisch verstellt werden.
Auf diese Weise wird der Schnittwinkel
zur Anlegekante des Werkstücks ver
-
stellt. Nach jeder Seite ist ein Winkel
bis zu 47° möglich.
Der Drehtisch rastet in den Winkelstu-
fen 0°, 15°, 22,5°, 30° und 45° ein.
A Achtung
Damit sich der Gehrungswinkel beim
Sägen nicht ändern kann, muss der
Feststellgriff
(55) des Drehtisches
(auch in den Rastpositionen!) festge-
dreht werden.
7.1 Spänesack montieren
AGefahr!
Einige Holzstaubarten (z.B. von Ei-
chen-, Buchen- und Eschenholz) kön-
nen beim Einatmen Krebs verursachen.
5. Besondere
Produkteigenschaften
50
6. Das Gerät im Einzelnen
51 52 53
54
7. Inbetriebnahme
55
