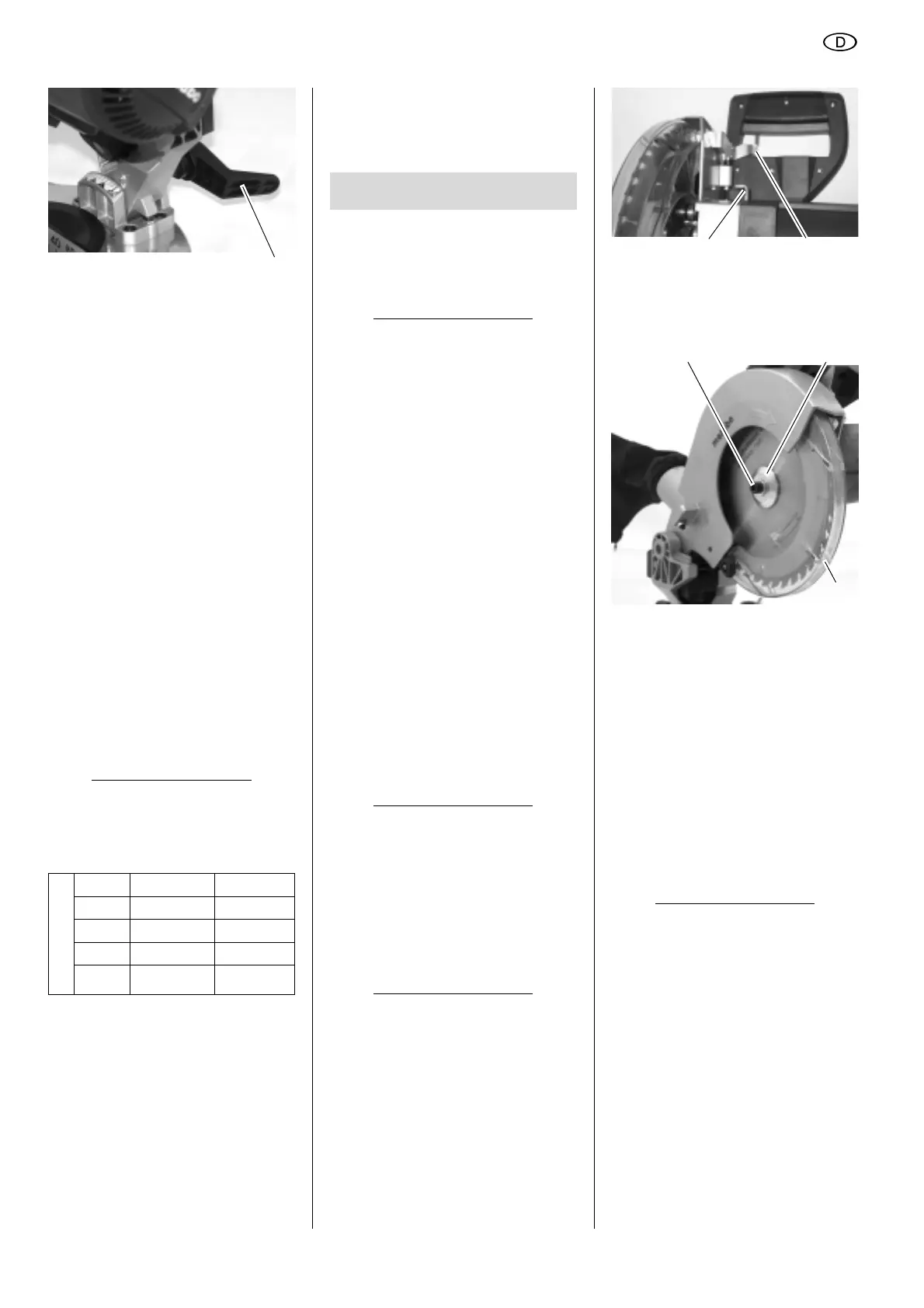

DEUTSCH
11
2. Kipparm langsam in die gewünschte
Stellung neigen.
3. Feststellhebel für Neigungseinstel-
lung festziehen.
4. Werkstück sägen, wie bei "Gerade
Schnitte" beschrieben.
8.4 Doppelgehrungsschnitte
3 Hinweis:
Der Doppelgehrungsschnitt ist eine
Kombination aus Gehrungsschnitt und
geneigtem Schnitt. Das heißt, das
Werkstück wird schräg zur hinteren An
-
legekante und schräg zur Oberseite ge-
sägt.
AGefahr!
Beim Doppelgehrungsschnitt ist das
Sägeblatt aufgrund der starken Nei-
gung leichter zugänglich – hierdurch
besteht erhöhte Verletzungsgefahr.
Halten Sie ausreichend Abstand zum
Sägeblatt!
Maximale Abmessung des Werkstücks
(Angaben in mm) bei einem Neigungs
-
winkel von 45°:
Ausgangsstellung:
– Transport-Arretierung herausgezo-
gen.
– Sägekopf nach oben geschwenkt.
– Drehtisch in gewünschter Stellung
arretiert.
– Kipparm in gewünschten Winkel zur
Werkstückoberfläche geneigt und
arretiert.
Werkstück sägen:
• Werkstück sägen, wie bei "Gerade
Schnitte" beschrieben.
AGefahr!
Vor allen Wartungs- und Reinigungsar-
beiten Netzstecker ziehen.
– Weitergehende Wartungs- oder Re-
paraturarbeiten, als die in diesem
Kapitel beschriebenen, dürfen nur
Fachkräfte durchführen.
– Beschädigte Teile, insbesondere Si-
cherheitseinrichtungen, nur gegen
Originalteile austauschen. Teile, die
nicht vom Hersteller geprüft und
freigegeben sind, können zu unvor
-
hersehbaren Schäden führen.
– Nach Wartungs- und Reinigungsar-
beiten alle Sicherheitseinrichtungen
wieder in Betrieb setzen und über-
prüfen.
9.1 Sägeblatt wechseln
AVerbrennungsgefahr!
Kurz nach dem Sägen kann das Säge-
blatt sehr heiß sein. Lassen Sie ein hei-
ßes Sägeblatt abkühlen. Reinigen Sie
ein heißes Sägeblatt nicht mit brennba-
ren Flüssigkeiten.
ASchnittgefahr auch am ste-
henden Sägeblatt!
Beim Lösen und Festziehen der Spann-
schraube muss die Pendelschutzhau-
be über das Sägeblatt geschwenkt
sein. Tragen Sie beim Wechsel des Sä
-
geblattes Handschuhe.
1. Sägekopf in der oberen Position ar-
retieren.
2. Um das Sägeblatt zu arretieren, den
Arretierknopf (68) drücken und da-
bei das Sägeblatt mit der anderen
Hand drehen, bis der Arretierknopf
einrastet.
3. Spannschraube (70) auf der Säge-
blattwelle mit Innensechskant-
schlüssel abschrauben (Linksgewin-
de!).
4. Sicherheits-Verriegelung (69) lösen
und Pendelschutzhaube (72) nach
oben schieben und halten.
5. Außenflansch (71) und Sägeblatt
vorsichtig von der Sägeblattwelle
nehmen und Pendelschutzhaube
wieder schließen.
AGefahr!
Verwenden Sie keine Reinigungsmittel
(z.B. um Harzrückstände zu beseiti-
gen), welche die Leichtmetallbauteile
angreifen können; die Festigkeit der
Säge kann sonst beeinträchtigt werden.
6. Spannflächen reinigen:
– Sägeblattwelle (73),
– Sägeblatt,
– Außenflansch (71),
– Innenflansch (75).
Stellung Drehtisch
Breite ca. Höhe ca.
15° 110 45
22,5° 105 45
30° 100 45
45° 80 45
67
9. Wartung und Pflege
68
69
70 71
72
