5. カートリッジの概要
a. Metcal カートリッジについて
はんだ付けおよびリワーク用カートリッジは、チップ、ヒータ、コイル、コネクタ、シャフトで構成されています。カートリッ
ジは、緻密なはんだ付け作業に適しており、適切な取り扱いをすることにより、寿命が長くなるように設計されてい
ます (セクション 8 を参照してください)。
カートリッジの選定は、以下の条件により異なります。
アクセスの必要性
はんだのタイプ
はんだ接合部のサイズおよび質量
はんだ付けする部品のタイプ
適切なカートリッジを選定することにより、最適なはんだ付けができます。はんだまたはリワーク用カートリッジを選
定するときのポイントを以下にいくつか示します。
b. 適正なチップ形状の選定
Metcal は、多様な形状および温度範囲のカートリッジをご用意しております (最新のリストについては、弊社
Web サイト (www.metcal.com) で詳細をご確認ください)。多様なこて先形状が提供されているため、繊細
な小面積はんだ付けから大面積での厚盛りまで、多彩な作業に対応できます。

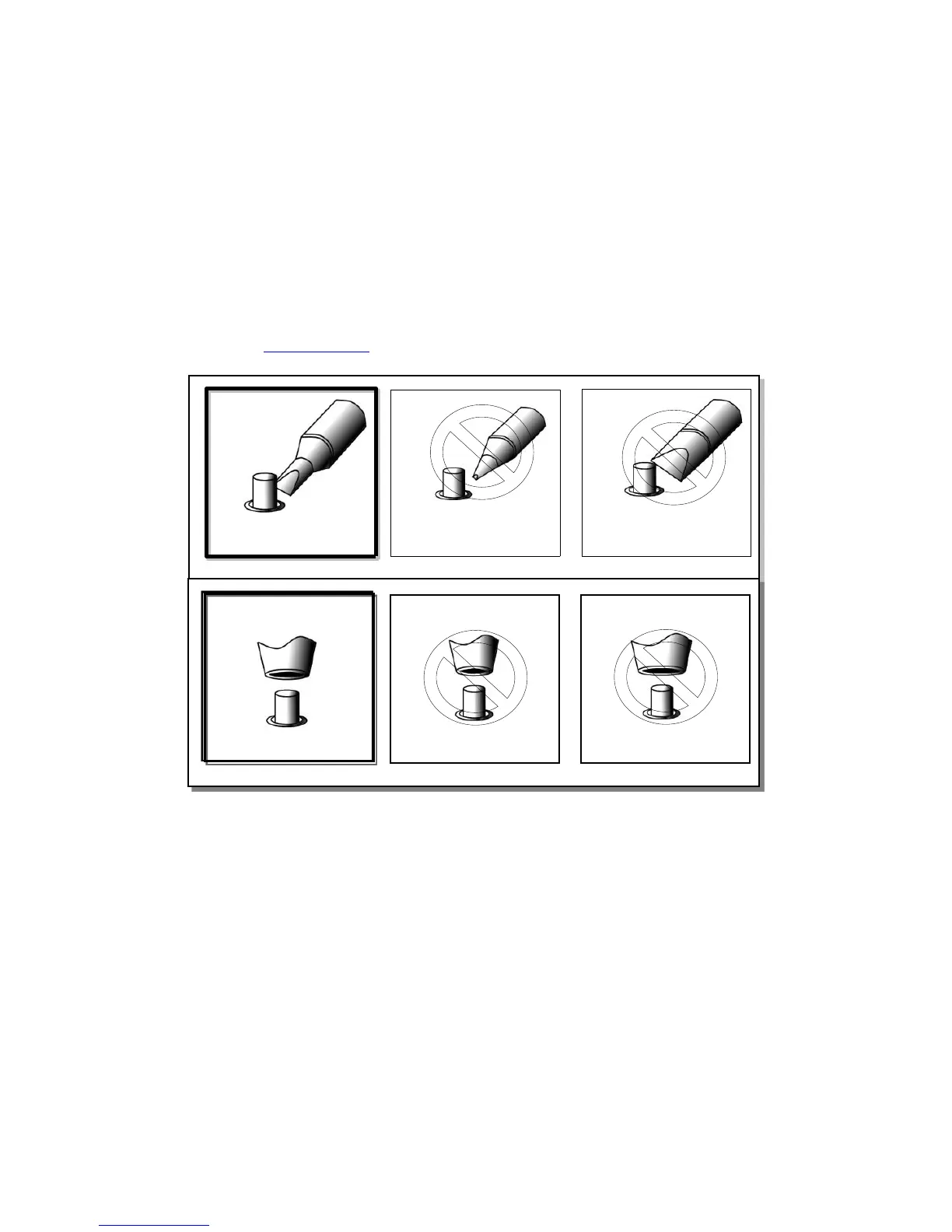

1. ハンダ継ぎ手とチップ先端間の接触面積が最大となるようなチップを選定してください。接触面積を最大にす
ることで、最適な熱伝達が生じ、高品質なはんだ継ぎ手が迅速に実現します
2. はんだ接合部に届きやすいチップを選定してください。短いチップを使用すると、反応が素早くなります。長い
チップや曲がった形状のチップは、狭い間隔で配置されたボードでのはんだ付け時に必要なことがあります。
3. なるべく設定温度の低いチップカートリッジを選定することで、温度に起因するボードの損傷の可能性を最小
限にできます。温度シリーズ型カートリッジは、チップ軸に温度シリーズ型であることがマーキングされています (詳
細については、8 ページを参照してください)。
