5. 카트리지 개요
a. Metcal 카트리지 정보
Soldering & Rework 카트리지는 팁, 히터, 코일, 커넥터 및 샤프트로 구성됩니다. 이제품은
적절한 팁 관리 절차를 준수할 경우 정밀성 및 긴 수명이 보장되도록 설계되었습니다. (8 절 참조)
카트리지 선택은 아래 요소들에 따라 달라질수 있습니다..
액세스의 필요성
납땜 유형
시료의 크기나 뺏길수 있는 열량
부품의 유형
올바른 카트리지를 선택하면 납땜환경이 최적화됩니다.
아래는 납땜 또는 리워크 카트리지를 선택할 경우 몇 가지 고려할 사항입니다.
b. 올바른 팁 형상 선택
Metcal 카트리지는 광범위한 팁 형상 및 온도 범위에서 사용할 수 있도록 제공됩니다(최신 전체
목록을 보려면 Metcal 웹사이트(www.metcal.com)를 방문하십시오). 이러한 팁 형상들은 섬세한
정밀 작업에서 대규모 납땜에 이르기 까지 광범위한 작업을 할 수 있습니다.

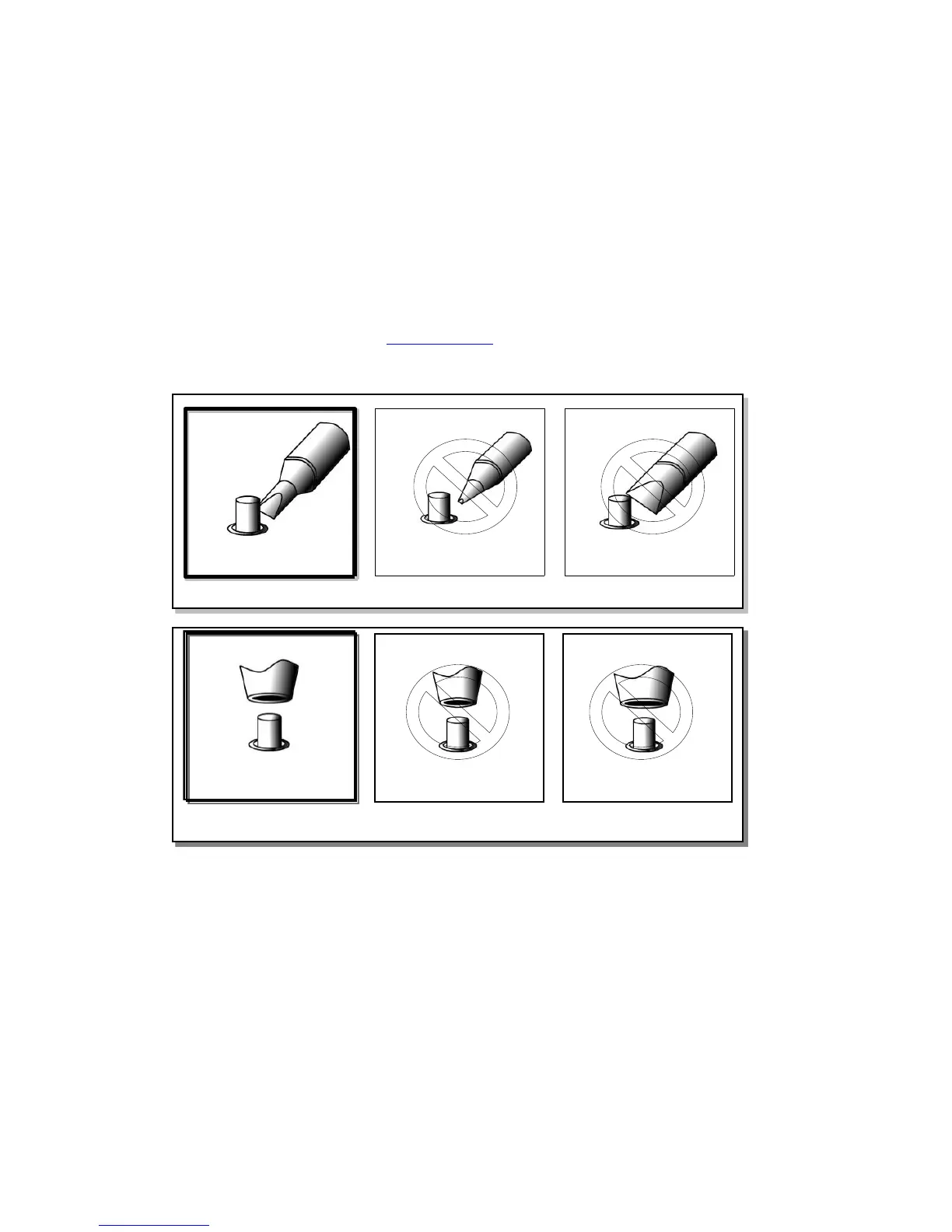

1. 납땜 부위와 팁 간의 접촉을 최대화할 수 있는 팁을 선택합니다. 접촉 영역을 최대화하면
열을 가장 효율적으로 전달할 수 있어, 최상의 납땜을 단시간내에 완성할수 있습니다.
2. 납땜 부위에 원활하게 접근할수 있는 팁을 선택합니다. 팁 길이가 짧을수록 열효율이
높아 집니다. 그러나 부품이 밀집되어 있는 보드를 작업할 경우에는 더 길거나 뾰족한
팁을 사용하십시오.
3. 납땜시 최저온도의 팁 카트리지를 선택합니다. 이렇게 해야 열 손상에 의한 위험성을
최소화할 수 있습니다. 온도 시리즈는 카트리지 몸체에 표시되어 있습니다. (자세한
내용은 8 페이지 참조)
