82
マルチリード部品のはんだ作業は、「引きはんだ」用チップカートリッジがよく使われます。チップの作業面に
はんだを付け、並んでいるリード全体にはんだが渡るように、慎重に引きはんだします (撫でるように動か
します)。
SMT 部品の取り外し
まず、部品の寸法を測り、Metcal の Web ページ (www.metcal.com) から利用できる SMTC グラフから
、適正な部品およびチップの寸法を選定してください。
8. 基本的なトラブルシューティングガイド
症状 : LCD に ‘Open Error’ と表示される。
1. カートリッジが正しく装着されているか確認します。
2. アニメーションボックスカーソル ( ) が目的の出力コネクタに表示されているか確認します。
3. ホルダーコネクタを締めて、出力コネクタと接続してください。
症状 : チップカートリッジが熱くならない。
1. チップカートリッジを交換してください。
2. 問題が解決しない場合、正常なホルダーと交換して、新しいカートリッジを挿入してください。
3. カートリッジが熱くなった場合、機能しないホルダーを交換します。
症状 :装置の出力動作が下がる。
装置の入電力を確認してください。この装置は、100V で最大 10A の電流を使用できます。
定格 10A 未満の電源コードなどを電源に差し込まないでください。
複数の高電流装置を同じ電子回路に差し込むと、電力動作の低下、高電力装置の複数の回路での分散、
または電子回路容量の増加を引き起こす可能性があります。

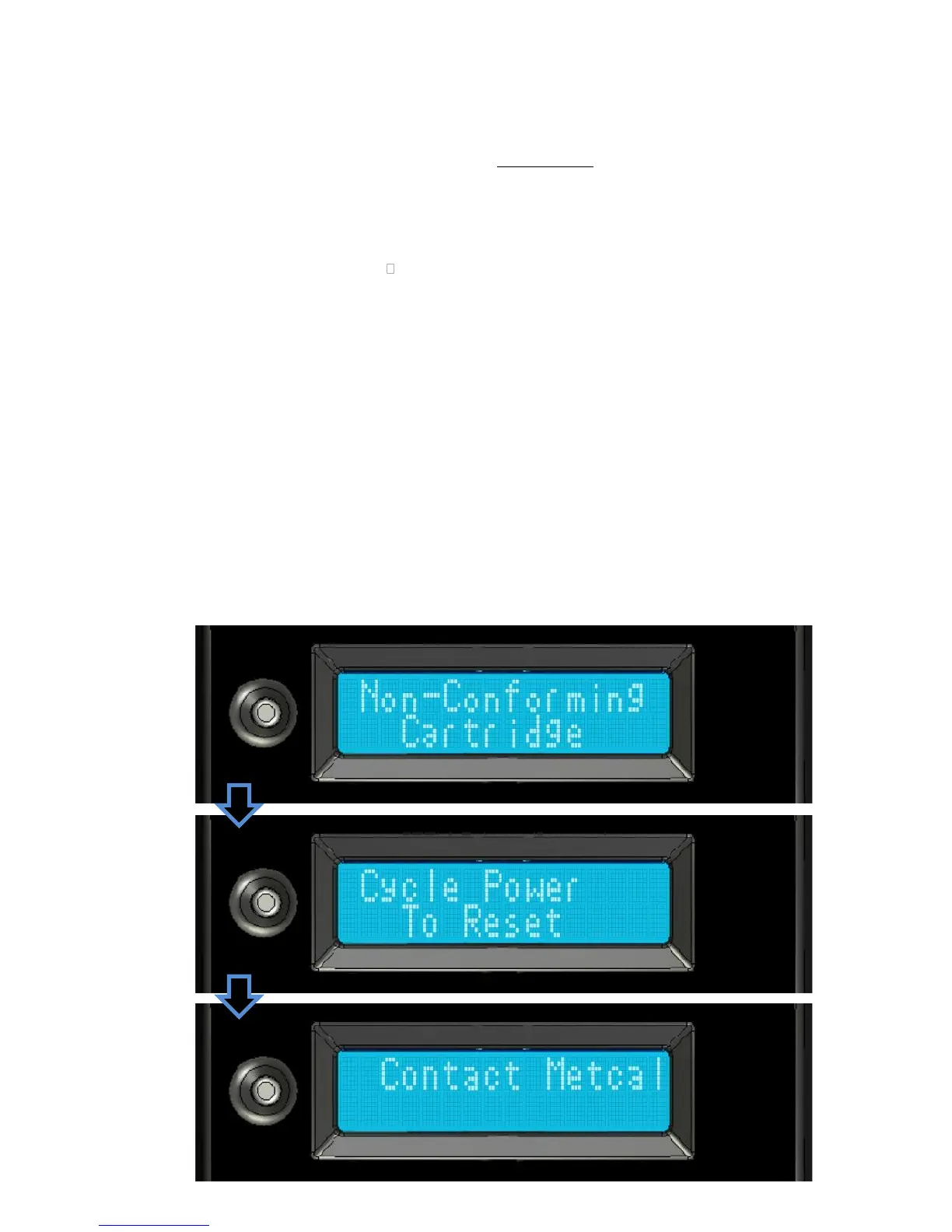

問題：非適合カートリッジ検出
システムがはんだ付けユニットに事前定義された許容電力消費を超えているカートリッジを検
出した場合は、以下のメッセージが画面に表示されます。エラーを解決するには、先端のカー
トリッジを交換してください。それでも解決されない場合は Metcal (support@metcal.com)へ
お問い合わせください。
