REV. 11/20/2017 INST99-3527
3

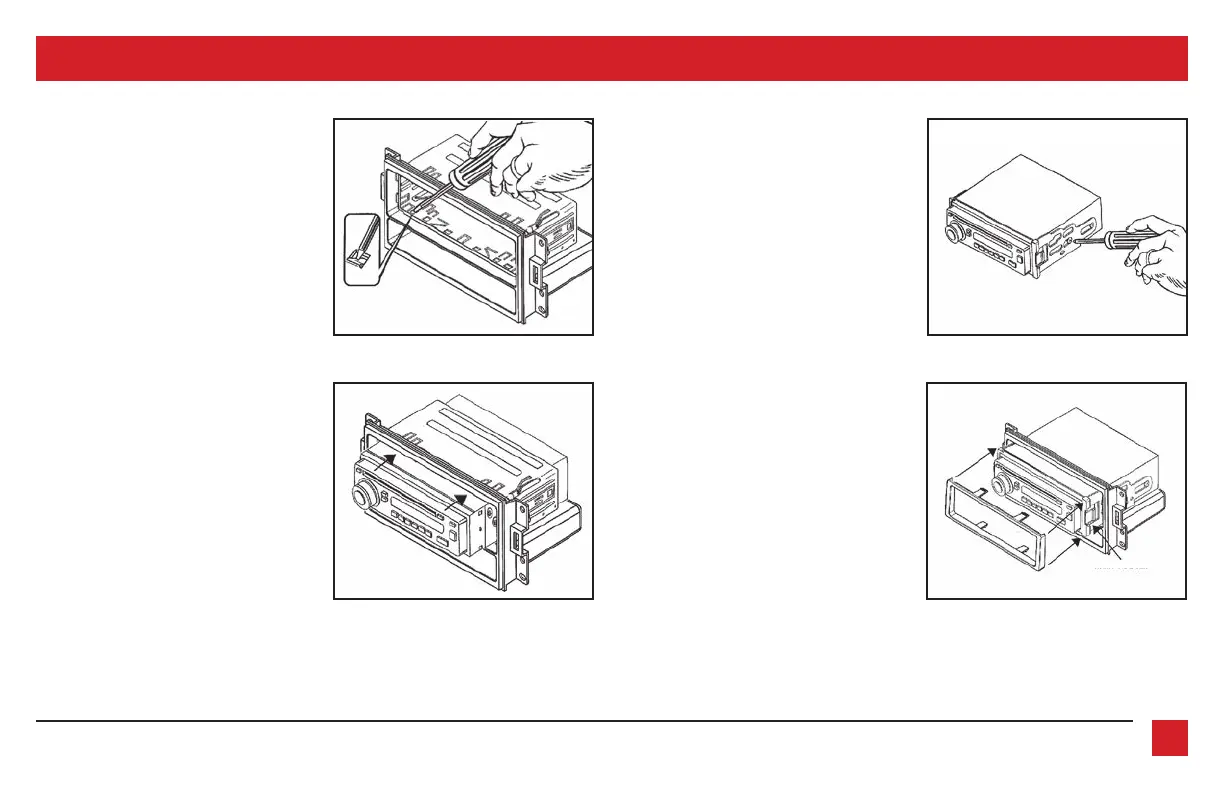

ENSAMBLE DEL KIT
(Figura A) (Figura A)
(Figura B)
Provisión de radio DIN con cavidad
1. Quite la manga de metal DIN del radio
de mercado secundario.
2. Deslice la manga en la
carcasa del radio
y sujétela doblando hacia abajo las
pestañas de metal. (Figura A)
3. Deslice el radio de nuevo en la manga
hasta que haga clic. (Figura B)
4. Localice el arnés de cableado de fábrica
y el conector de la antena en el tablero
y haga todas las conexiones necesarias
al radio y los controles del clima. Metra
recomienda que use adaptadores
adecuados de acoplamiento de Metra
o de AXXESS. Pruebe el radio para
verificar que funcione correctamente.
5. Vuelva a armar el tablero al revés de
como lo desarmó.
Provisión de radio ISO DIN con cavidad
1. Quite la manga de metal DIN y el anillo
de moldura del radio de mercado
secundario.
2. Asegure los
soportes ISO
en el radio
con los tornillos que vienen con el radio.
(Figura A)
3. Deslice el radio dentro de la
carcasa del
radio
hasta que los ganchos laterales
entren a presión. (Figura B)
4. Coloque a presión la
placa de la moldura
al
carcasa del radio
. (Figura B)
5. Localice el arnés de cableado de fábrica
y el conector de la antena en el tablero
y haga todas las conexiones necesarias
al radio y los controles del clima. Metra
recomienda que use adaptadores
adecuados de acoplamiento de Metra
o de AXXESS. Pruebe el radio para
verificar que funcione correctamente.
6. Vuelva a armar el tablero al revés de
como lo desarmó.
(Figura B)
CLIP DEL LADO DERECHO
