ENSAMBLE DEL KIT
Provisión de radio ISO DIN con cavidad
1. Coloque los (8)
ganchos del panel
PC-7871B en el panel de la moldura del
radio
99-7809.
2. Coloque (1) gancho de velocidad #8
suministrado en cada
soporte del radio

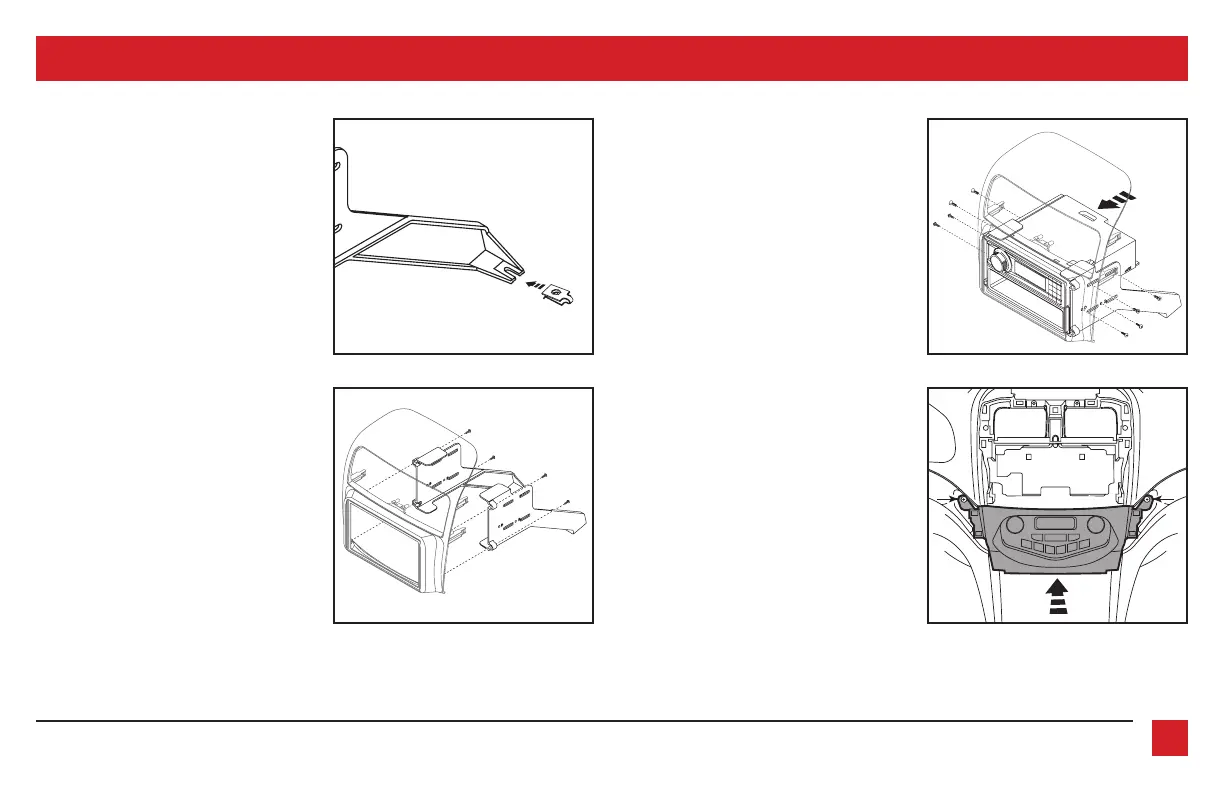

como se muestra. (Figura A)
Nota:
Este será el punto inferior de
montaje donde se quitaron los tornillos
de 5/16” de fábrica.
3. Una los soportes del radio al panel de
moldura del radio
con los (4) tornillos
Phillips #8 de 3/8” suministrados. (Figura B)
4. Monte la cavidad en el ensamble de
soporte/panel con los (4) tornillos Phillips
#8 de 3/8” suministrados. (Figura C)
5. Quite la manga de metal “DIN” y el anillo de
moldura del radio de mercado secundario
.
6. Deslice el radio en el ensamble y
sujételo con los tornillos suministrados
con el radio. (Figura C)
7.
Enganche las rejillas del aire acondicionado
que se quitaron en el paso #7 del desensamble
en el
panel de la moldura del radio .
(Figura A) (Figura C)
(Figura B) (Figura D)
8. Localice el arnés de cableado de fábrica
y el conector de la antena en el tablero
y haga todas las conexiones necesarias
al radio. Metra recomienda que use
adaptadores adecuados de acoplamiento
de Metra y/o de AXXESS .
9. Conecte y enganche el ensamble del
control de clima Metra
en el tablero .
(Figura D)
10.
Proceda con la sección de Instrucciones
de cableado de este manual antes de
montar el ensamble de radio en el tablero
y terminar el ensamble del tablero .
11. Después de que los controles del clima
de Metra estén programados y probados,
monte el nuevo montaje del radio en
el tablero, sujete los puntos inferiores
de montaje del soporte del radio con
los (2) tornillos Phillips #10 de 3/4”
suministrados y vuelva a armar el tablero
al revés de como lo desarmó .
Continuar las Instrucciones de Cableado
