Metrix MX 553 - Verwendung des Tragbügels; 3 Inbetriebnahme; Anschluß der Meßkabel; Ein-, Ausschalten des Multimeters

Kapitel III
Tischmultimeter
35

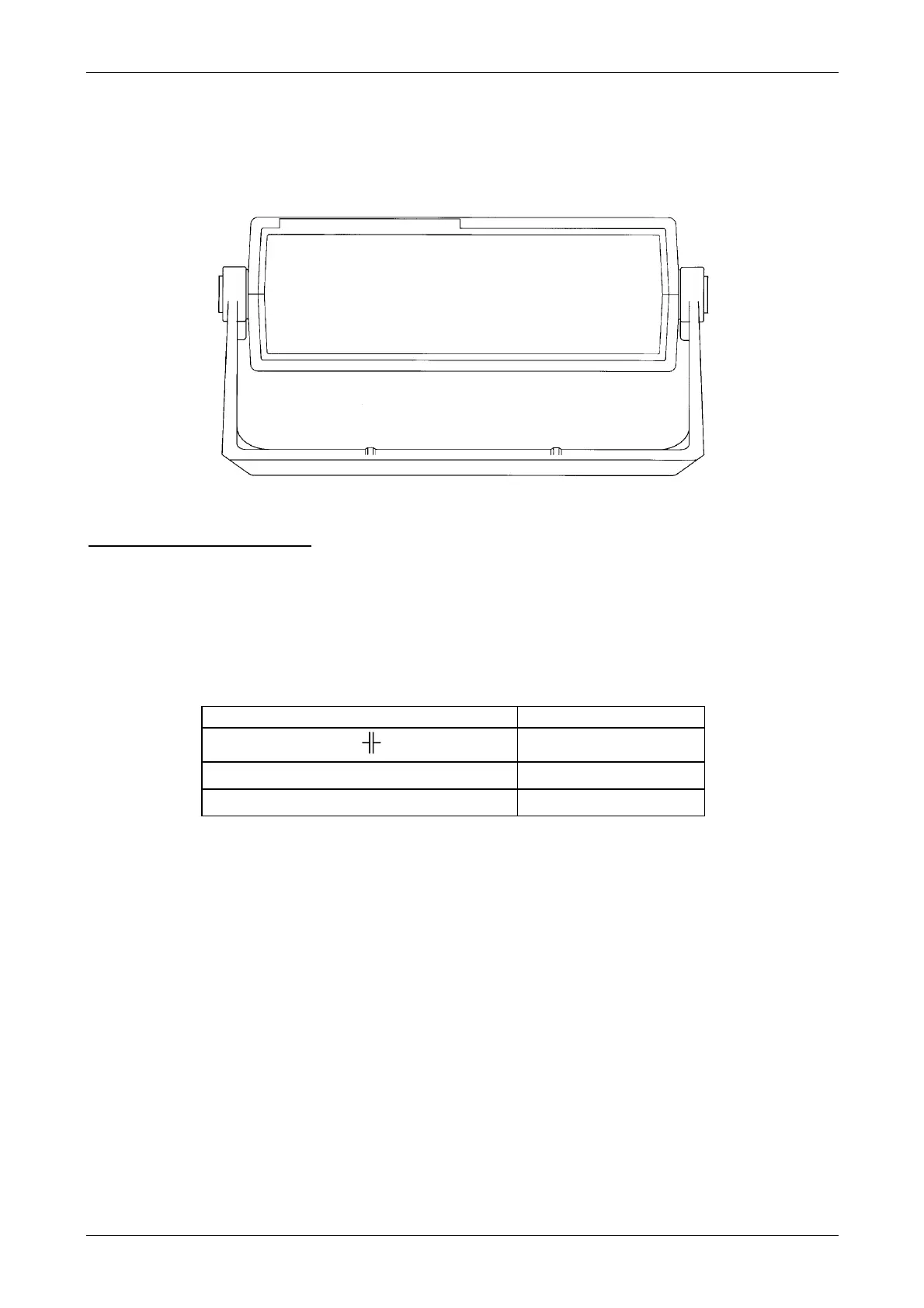

2.6. Verwendung des Tragbügels
- In Pfeilrichtung drücken, um den Tragbügel aus der Raststellung zu lösen.
- Den Tragbügel in die gewünschte Position drehen.
- Druckpunkte loslassen ; der Tragbügel rastet in der jeweiligen Position ein.
3. INBETRIEBNAHME
3.1. Anschluß der Meßkabel
Schließen Sie das schwarze Meßkabel an die COM-Eingangsbuchse an (dies gilt für alle
Messungen). Je nach Meßart und Stellung des Drehschalters stecken Sie das rote
Meßkabel in die untengenannte Eingangsbuchse:
Stellung des Drehschalters Eingangsbuchse
V
AC,
mV
DC
, V
DC
, Ω,
VΩ
10 A
DC
A
5 mA
DC
, 50 mA
DC
, 500 mA
DC
mA
3.2. Ein-, Ausschalten des Multimeters
Die M/A Taste drücken, um das Gerät einszuschalten.
Zur Kontrolle leuchten kurz alle Segmente der LCD-Anzeige auf und verlöschen dann
wieder. Das Gerät ist nun zur Messung bereit.
Die M/A Taste drücken, um das Gerät auszuschalten.
3.3. Besondere Meßkonfigurationen des Multimeters
Um das Multimeter für spezielle Meßerfordernisse zu konfigurieren, hat der Benutzer
folgende Möglichkeiten:
- Auswahl der 50 Hz- bzw. 60 Hz-Unterdrückung:
Schalten Sie das Gerät ein, indem Sie die MEM-Taste gedrückt halten. Die zuletzt
gewählte Unterdrückung wird dabei umgeschaltet, die neue Einstellung erscheint für
ca. 2 s in der Anzeige und wird automatisch gespeichert.
→←
