Capítulo IV
Multímetro digital portátil
71

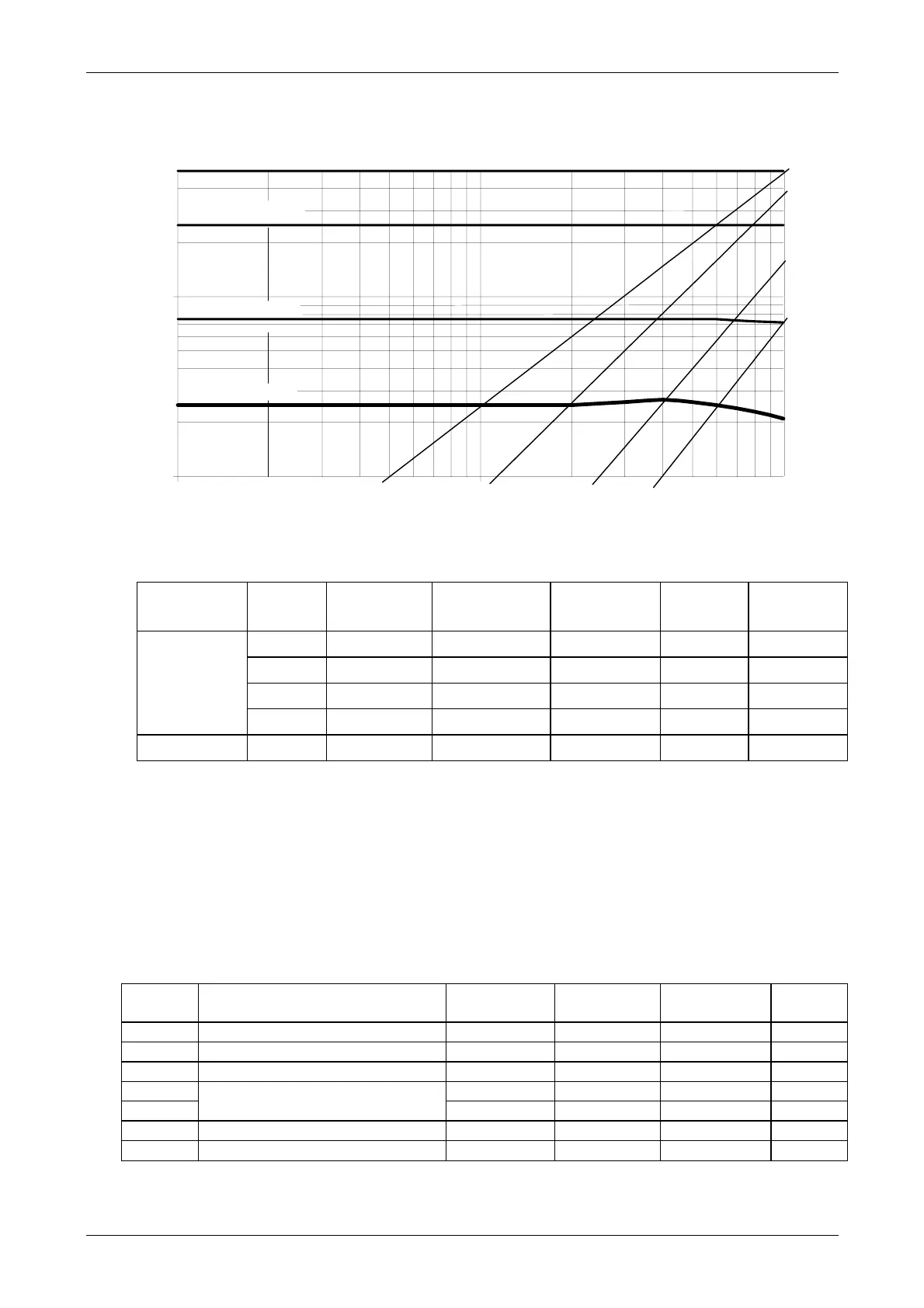

Curva que indica el error de medida típico (rangos de 5 V, 50 V, 500 V)
1000 pts
1 kHz
10 kHz
100 kHz
Vin = 100 % F.S.
Vin = 50 % F.S.
Vin = 15 % F.S.
50000 pts
25000 pts
7500 pts
2500 pts
1%
5%
10%
2%
Vin = 5 % F.S.
5.3 Corriente continua (DC)
Posición del
selector
Rangos Precisión
Máxima caída
de tensión
Protección Fusibles* Resolución
500 µA 0.2%L+5D 700 mV 600 V
RMS
F1 + F2 10 nA
µA mA 5 mA 0.2%L+2D 700 mV 600 V
RMS
F1 + F2 100 nA
50 mA 0.05%L+2D 700 mV 600 V
RMS
F1 + F2 1 µA
500 mA 0.2%L+2D 1.5 V 600 V
RMS
F1 + F2 10 µA
10 A 10 A 0.5%L+5D 500 mV 600 V
RMS
F2 1 mA
* Ver especificaciones de fusibles, sección 6.1.1.
Número de puntos : 50 000 (o 5000 ver sección 3.4.)
Selección de rango : automática o manual en los rangos de 500 µA, 5 mA, 50 mA, 500 mA
Error adicional en modo Pk +/- para un impulso de anchura ≥ 1 ms : 1 % L ± 50 D
Para las medidas efectuadas sobre señales alternas, la escala elegida debe corresponder
con el valor de pico máximo de la señal.
5.4 Corrientes alternas (AC y AC+DC)
Rangos Precisión Protección Fusibles* Resolución Max.
Pico
40 Hz a 5 kHz
del 5% al 100% del rango
500 µA 0.75 % L + 30 D 600 VRMS F1 + F2 10 nA 1 mA
5 mA 0.6 % L + 30 D 600 VRMS F1 + F2 100 nA 10 mA
50 mA 600 VRMS F1 + F2 1 µA 100 mA
500 mA 0.7 % L + 30 D 600 VRMS F1 + F2 10 µA 1 A
10 A
1 % L + 30 D → 2 kHz
600 VRMS F2 1 mA
* Ver especificaciones de fusibles, sección 6.1.1.
