Installation
Instructions

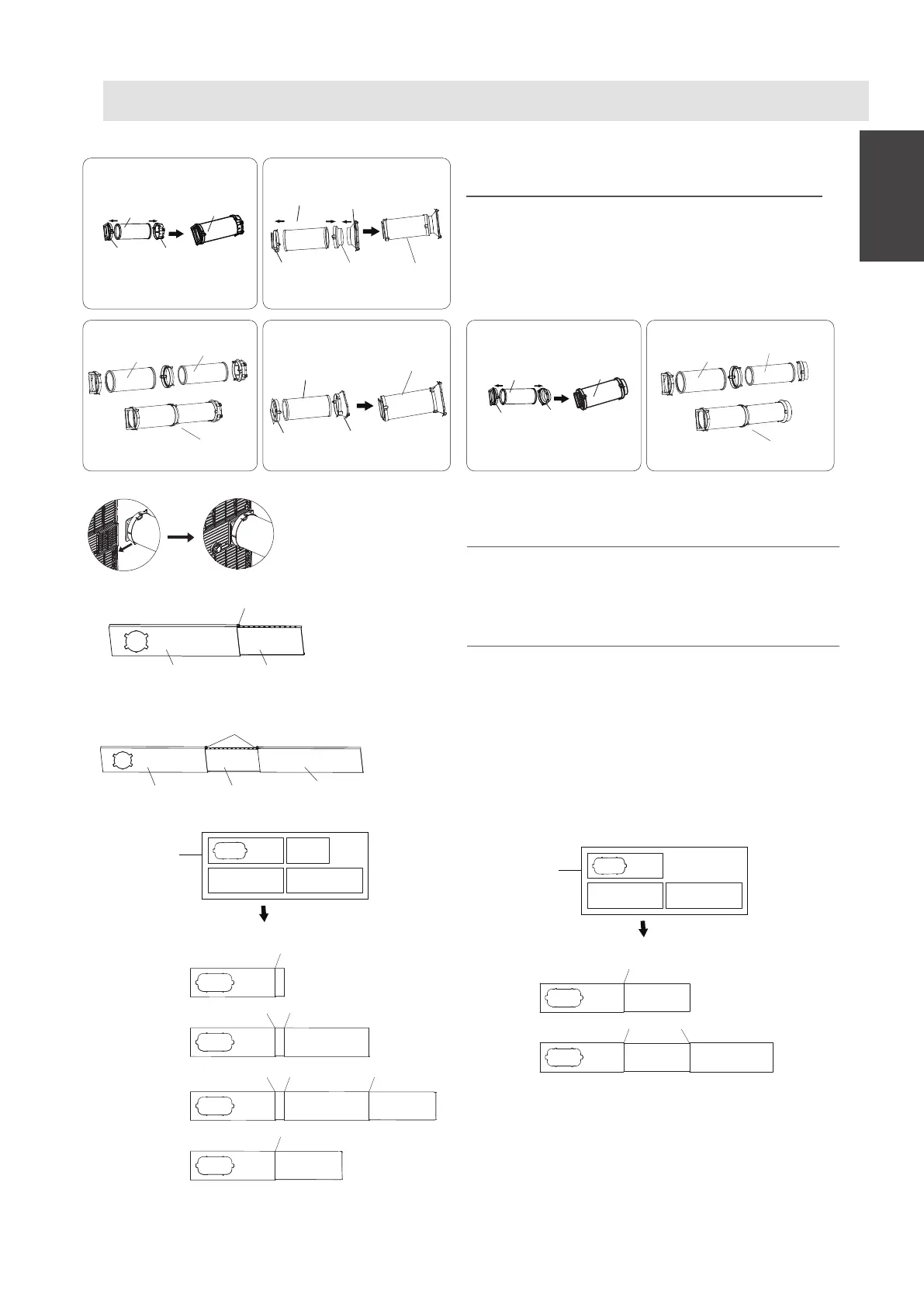

Kit d'installation des fenêtres
Tapez installation de fenêtre:
Troisième étape: Préparation de la glissière réglable
de la fenêtre
Choisissez les glissières de fenêtre en fonction de la
taille de votre fenêtre. Il est parfois nécessaire de
les raccourcir pour qu'ils correspondent à la taille
de la fenêtre, veuillez prendre soin de les couper
correctement.
Utilisez des boulons pour fixer les coulisses de
fenêtre une fois qu'elles sont ajustées à la bonne
longueur.
1.
2.
Glissière de fenêtre A Glissière de fenêtre B
Boulon
Glissière de fenêtre A Glissière de fenêtre B
Glissière de fenêtre C
Boulons
Deuxième étape: Installer le montage du tuyau
d'échappement sur l'appareil
Poussez le tuyau d'échappement dans l'ouverture de
sortie d'air de l'appareil dans le sens de la flèche.
MODÈLE A
MODÈLE B
MODÈLE C
1+2：
Boulon
Boulon
Boulon
1+2+3：
1+2：
1+2+3 ：
Boulon
Boulon
Boulon
1+2+3+4 ：
Boulon
BoulonBoulon
1+4：
Boulon
Glissières de fenêtre
Après l'assemblée
Before assembly
Glissières de fenêtre
Après l'assemblée
Avant le montage
Ou
Enfoncez le tuyau d'échappement (ou le tuyau
d'échappement prolongé) dans l'adaptateur pour
glissière de fenêtre (ou l'adaptateur d'échappe-
ment mural) et l'adaptateur de l'appareil, en le
serrant automatiquement par les boucles
élastiques des adaptateurs.
Première étape: Préparation de l'ensemble du tuyau
d'échappement
Adaptateur
d'unité
Adaptateur pour
glissière de fenêtre
Tuyau d'échappement
Montage du tuyau
d'échappement
Tuyau d'échappement
Montage du tuyau
d'échappement
Montage du tuyau
d'échappement
Modèle DModèle C
Modèle A Modèle B
Adaptateur pour
glissière de fenêtre
Montage du
tuyau
d'échappement
Tuyau
d'échappement
Montage du tuyau
d'échappement
Adaptateur
d'unité
Montage du tuyau
d'échappement
Montage du tuyau
d'échappement
Tuyau d'échappement
Adaptateur
d'unité
Air exhaust
passage
Adaptateur
d'unité
Adaptateur
d'échappement mural A
Tuyau d'échappement
Tuyau d'échappement
Montage du tuyau
d'échappement
Montage du tuyau
d'échappement
Type d'installation murale:
Modèle A Modèle B
