Installation
Instructions
REMARQUE: Pour assurer un bon fonctionnement, NE PAS trop allonger ou plier le tuyau. Assurez-vous qu'il
n'y a pas d'obstacle autour de la sortie d'air du tuyau d'évacuation (de l'ordre de 500 mm) afin que le système
d'évacuation fonctionne correctement. Toutes les illustrations de ce manuel sont fournies à titre d'explication
uniquement. Votre climatiseur peut être légèrement diérent. La forme réelle prévaut.
REMARQUE: Couvrez le trou à l'aide
du bouchon adaptateur lorsque
vous ne l'utilisez pas.
max 120 cm ou 47 pouces
min 30 cm ou 12 pouces
Position de l'ancrage d'expansion
Capuchon
d'adaptateur
Adaptateur
d'échappement mural B
Ou

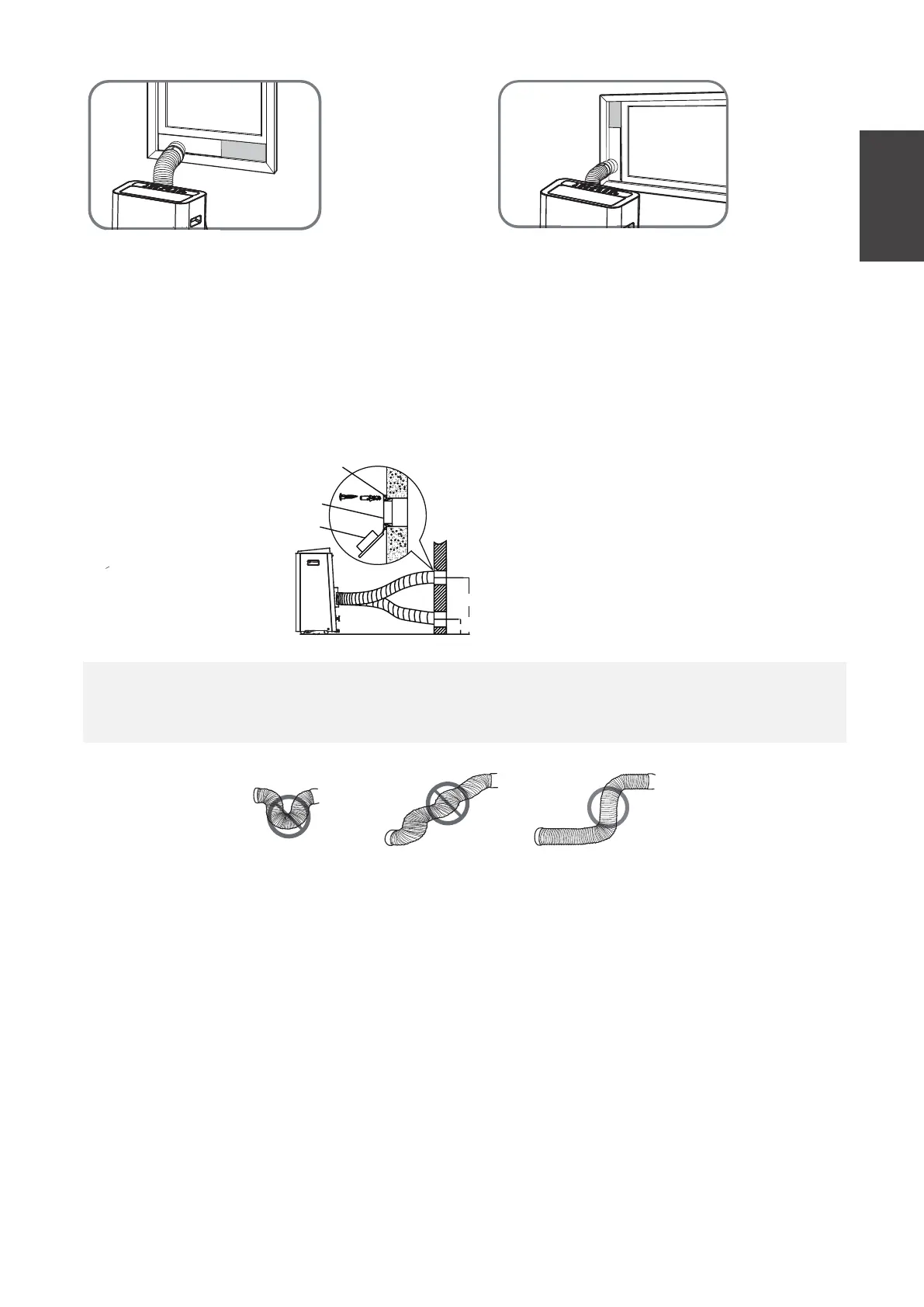

5. Insérez l'adaptateur pour glissière de fenêtre dans le trou de la glissière de fenêtre.
Type 2: Installation au mur (pour certains modèles)
1.
2.
3.
Découpez un trou de 125 mm (4,9 pouces) dans le mur pour l'adaptateur d'échappement mural B.
Fixez l'adaptateur d'échappement mural B au mur à l'aide des quatre ancres et vis fournies dans le kit.
Raccordez le tuyau d'échappement (avec l'adaptateur d'échappement mural A) à l'adaptateur
d'échappement mural B.
19
