27
Sécurité Liée au
Lave-Vaisselle
Critères
D’installation
Instruction
D’installation

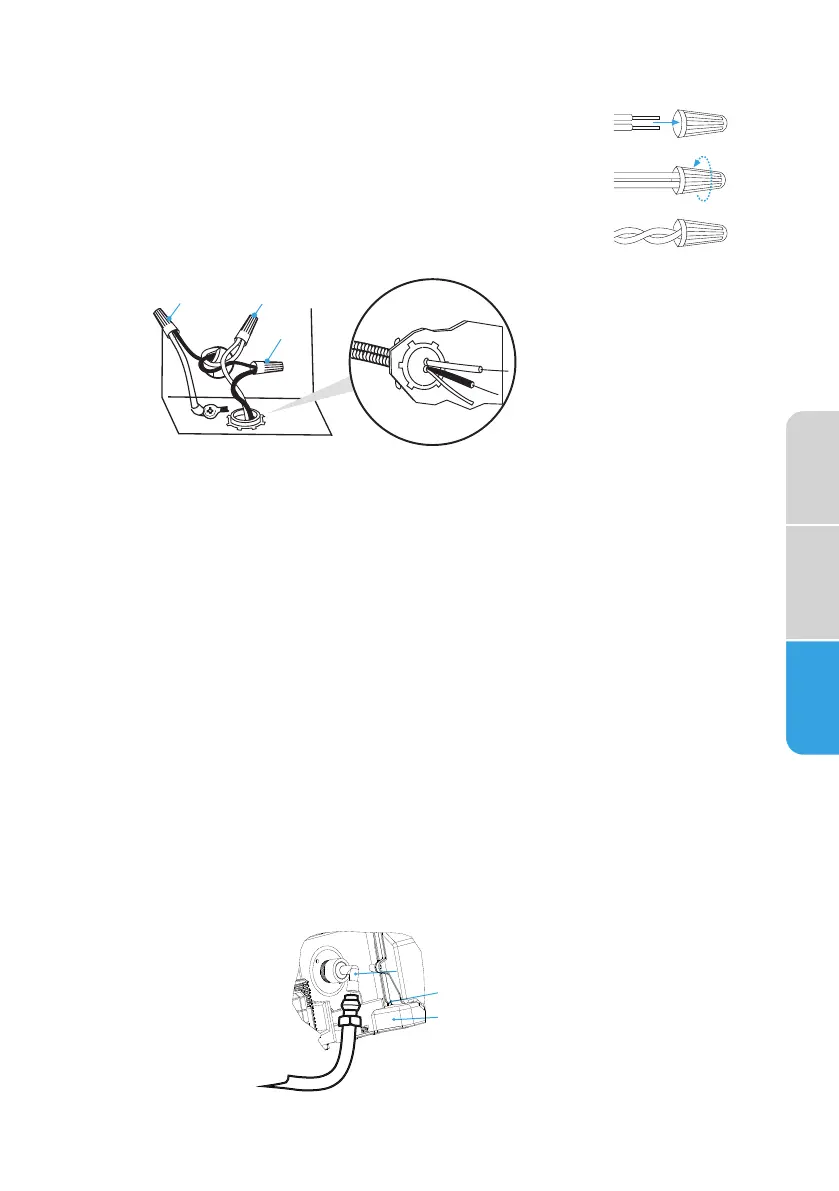

REMARQUES :
•
Utilisez des écrous cUL/UL de la taille appropriée
pour raccorder le cordon d’alimentation au câblage
du lave-vaisselle de calibre 16.
•
Insérez les extrémités des fils dans l’écrou de fil. Ne
pas prétordre le fil dénudé.
•
Tournez le serre-fil.
•
Tirez doucement sur les fils pour vous assurer que
les deux fils sont bien fixés.
a
b
c
a
Sol
b
Blanc
c
Noir
7. Serrez les vis de réduction de tension pour fixer le cordon
d’alimentation.
8. Guidez doucement les écrous de fil dans la boîte de jonction, puis
replacez le couvercle de la boîte de jonction en veillant à ne pas pincer
les fils.
CONNECTEZ À L’APPROVISIONNEMENT EN EAU
IMPORTANT : Manipuler et repositionner doucement les tubes en cuivre; il
se plie et boucle facilement.
1. Connectez la conduite d’alimentation en eau au coude à 90 °.
•
Faites glisser l’écrou sur le tube en cuivre, à environ 1 po (2,5 cm)
de l’extrémité, puis faites glisser le robinet de prise sur le tube, ne le
placez pas sur l’extrémité de la tubulure.
•
Insérez le tube de cuivre dans le coude aussi loin que possible.
•
Faites glisser l’écrou et le robinet de prise vers l’avant, puis
commencez à visser l’écrou sur le coude.
IMPORTANT : Ne pas souder à moins de 6 po (15,2 cm) de la vanne
d’entrée d’eau.
a
c
b
a Elbow
b F
errule
c
Compression
Nut
To Next Page
