Option 4 – (Pas d’élimina
tion des ordures - Pas d’entrefer) :
IMPORTANT : Si vous devez couper le tuyau de vidange en fonction
du diamètre de la connexion, ne couper que l’extrémité en caoutchouc
du tuyau, comme indiqué plus haut dans cette section (ne pas couper
dans la section striée).
1. Fixer le tuyau de vidange au té de vidange avec une pince à vis de 1
à
2 po (3,2 à 2 cm)*.
REMARQUES :
•
Cett
e connexion doit être située avant le siphon et au moins 20 po
(50,8 cm) au-dessus du sol où le lave-vaisselle sera installé.
•
Il est r
ecommandé que le tuyau de vidange soit bouclé et solidement
fixé au-dessous du comptoir à une hauteur minimale de 32 po
(81,3 cm).
a
b
c
d
e

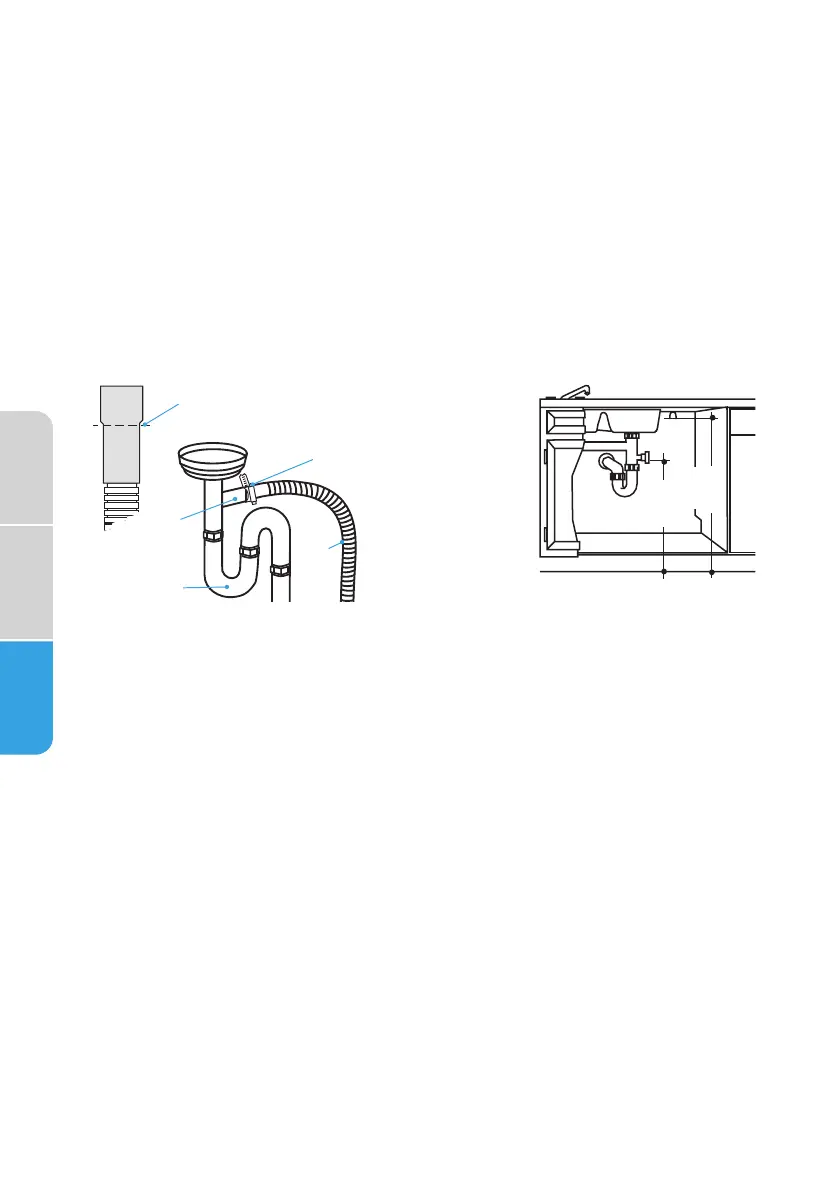

a
Tuy
au de
vidange –
Coupez ici, le
cas échéant
b
Vis-
Type de
pince
c
Tuy
au de
vidange
d
Siphon
e Té de vidage
18"
Min.
32"
Min.
*Pièces disponibles auprès du magasin de f
ournitures de plomberie local.
LAVE-
VAISSELLE SÉCURISÉ
Pour fix
er le lave-vaisselle au comptoir (méthode 1) ou au placard
(méthode 2), suivez les instructions pour la méthode spécifique à votre
installation.
Méthode 1 - Installation sur le comptoir
Fixez le lave-vaisselle sur le comptoir en utilisant les deux clips de
montage installés sur le dessus du lave-vaisselle.
1. Ouvrez le lave-vaisselle, enlevez le panier à vaisselle inférieur et placez
une serviette sur les filtres, situés au bas de la cuve, pour éviter que
des débris ne tombent dans le système de pompe.
2. Vérifiez que le lave-vaisselle est de niveau et centré d’un côté à
l’autre de l’ouverture afin d’éviter toute interférence avec les placards
adjacents lors de l’ouverture ou de la fermeture de la porte.
3. Vérifiez que la bride de la cuve est alignée avec la face avant du cadre
de l’armoire.
