29
Sécurité Liée au
Lav
e-Vaisselle
Critères
D’ins
tallation
Instruction
D’ins
tallation

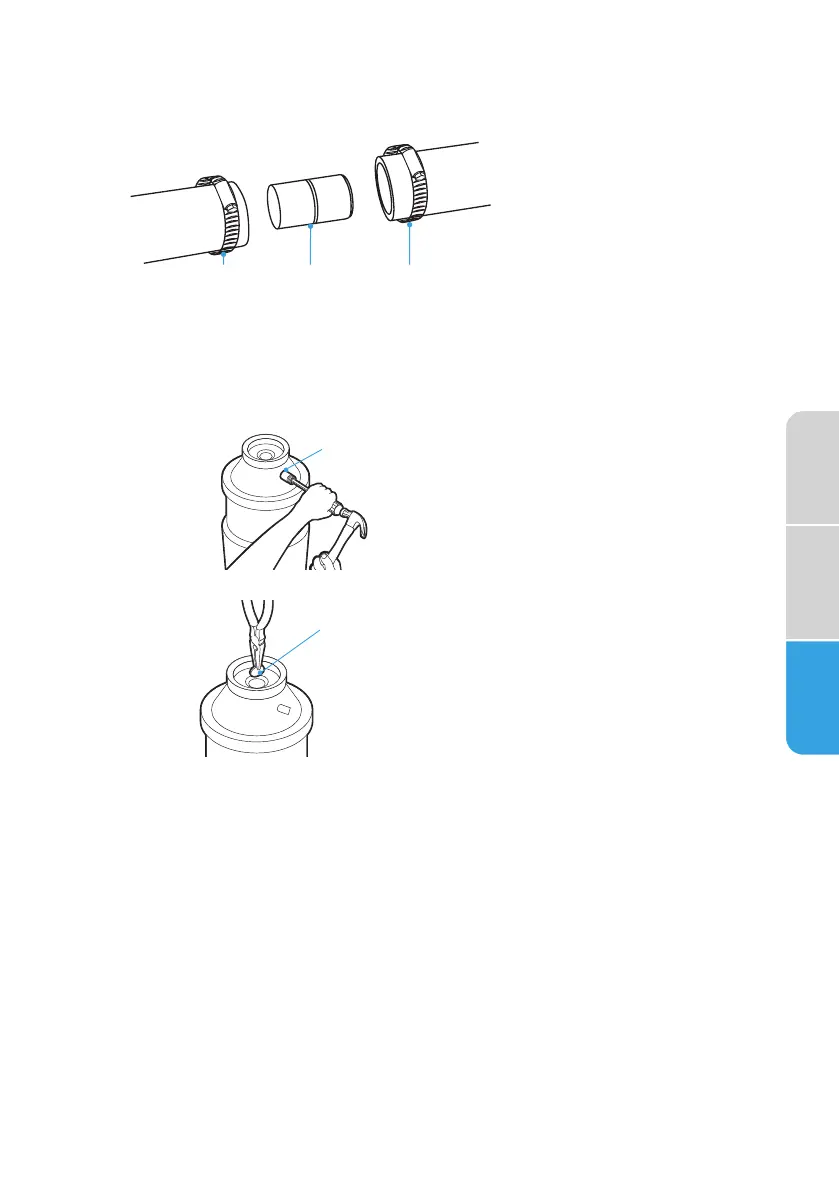

REMARQUE : Utilisez un tuy
au de
po ou
po de diamètre intérieur
et un c
oupler pour raccorder les deux extrémités du tuyau. Fixez la
connexion avec des colliers de serrage si une extension est requise.
ab a
a
Collier de
serr
age
b
Coupler
3. Fix
ez le tuyau de vidange à l’entrefer, le té de vidage ou l’élimination
des déchets avec des pinces.
Option 1 – (Élimination des ordures - Avec entrefer) :
1. Retirez le bouchon de vidange de l’orifice d’évacuation. À l’aide d’un
tournevis et d’un marteau, appuyez fermement sur la prise. La prise se
séparera et tombera dans le rejet.
a
a
Orifice
d’admission
des déchets
2. Retirez le bouchon de vidange de l’élimination.
a
a
Bouchon de vidange
des déchets
IMPORTANT :
Si vous devez couper le tuyau de vidange en fonction
du diamètre de la connexion, ne couper que l’extrémité en caoutchouc
du tuyau, comme indiqué plus haut dans cette section (ne pas couper
dans la section striée).
3. À l’aide d’une pince à vis *, fixez le tuyau de vidange à l’entrefer.
Couper l’extrémité en caoutchouc du tuyau, au besoin.
4. Utilisez un raccord de tuyau en caoutchouc * avec une pince à vis *
pour raccorder l’entrefer à l’entrée d’évacuation des déchets.
