Midea MH90A3200W-ES

6
Marque un punto
(3)
en la línea horizontal
C
,
112,5
mm a la derecha de la línea de referencia
vertical.
Repita esta operación al otro lado, vericando que las dos marcas estén en la misma línea
horizontal.
Fije los soportes (opcional):
Perfore los puntos marcados
(1) (2) (3)
con una broca de ɸ10 mm.
Inserte los tacos de expansión
11
en los oricios
(1) (2) (3)
.
Fije el soporte de jación de la campana extractora
20
con 3 tornillos
10
(5 x 50) proporcionados
con la campana extractora.
Fije un soporte de jación para chimenea
21
con 2 tornillos
10
(5 x 50) proporcionados con la
campana extractora.
Enganche el cuerpo de la campana extractora:
Abra el panel.
Retire el ltro de grasa metálico con las asas provistas.
Enganche el cuerpo de la campana extractora al soporte
20
.

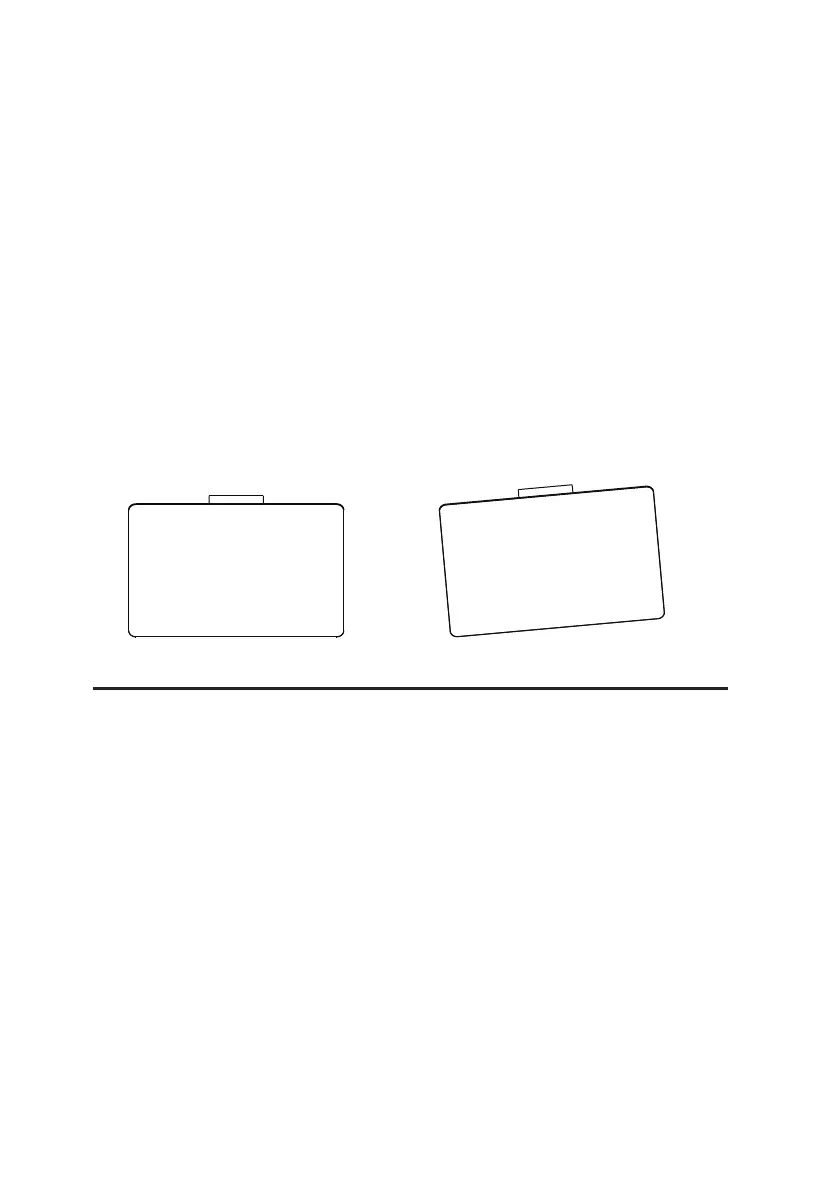

Nivele el cuerpo de la campana extractora.
Correcto Incorrecto
Desde el interior del cuerpo de la campana extractora, je los tornillos
10
a los tacos de
expansión 11 en los puntos
(3)
.
Coloque el ltro en la campana extractora.
Cierre el panel.
