Midea MH90A3200W-ES

5
INSTALACIÓN
PERFORACIÓN DE PARED Y FIJACIÓN DE SOPORTES
(OPCIONAL)
Opcional

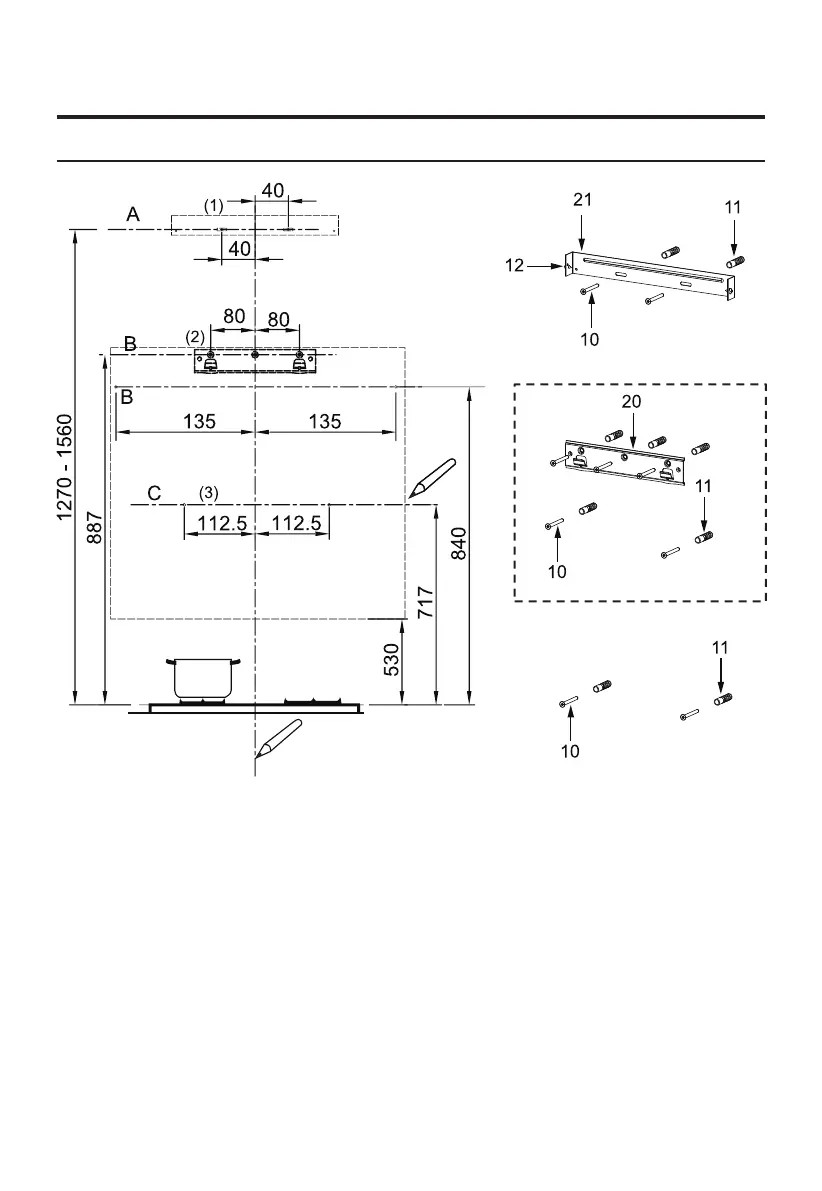

Como primer paso, proceda según los siguientes dibujos:
Una línea vertical hasta el techo o hasta el límite superior, en el centro de la zona en donde se
instalará la campana extractora.
Una línea horizontal
A
a
1270 – 1560
mm por encima de la supercie de la cocina.
Una línea horizontal
B
a un mínimo de
887 (840 opcional)
mm por encima de la supercie de
la cocina.
Una línea horizontal
C
a un mínimo de
717
mm por encima de la supercie de la cocina.
Marcado de Puntos:
Marque un punto
(1)
en la línea horizontal
A
,
40
mm a la derecha de la línea de referencia
vertical.
Repita el marcado en el otro lado, vericando que las dos marcas estén al mismo nivel.
Marque un punto
(2)
en la línea horizontal
B
,
80 (135 opcional)
mm a la derecha de la línea de
referencia vertical.
Repita esta operación al otro lado y en la línea de referencia vertical, vericando que las tres
marcas estén al mismo nivel.
