18
Dépannage
Sécurité et
Précautions
Exigences
D’installation
Directives
D’installation
Utilisation de
La Sécheuse

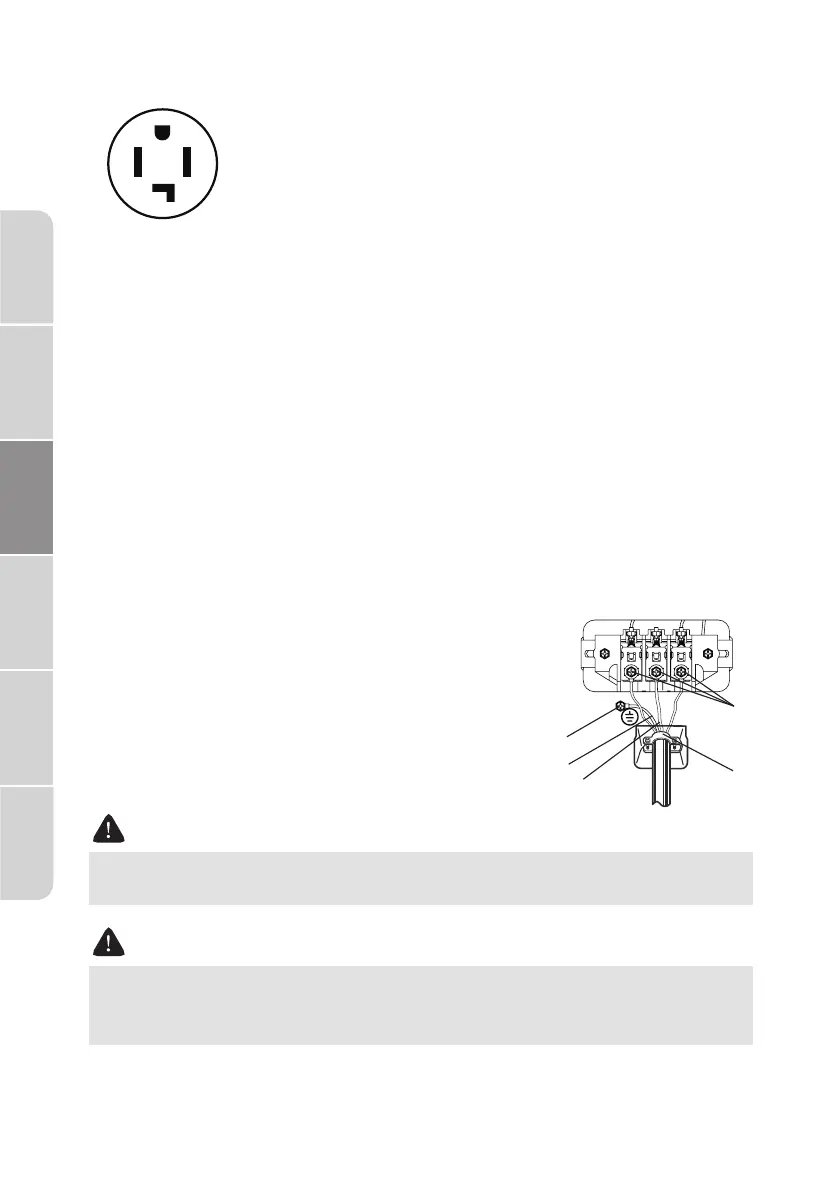

Directives – cordon à 4 brins :
A. Bloc à deux côtés
B. Connecteur de mise à la terre externe
C. Vis de décharge de traction UL, 3/4 po (1,9 cm)
D. Fil vert ou dénudé du cordon d’alimentation
E. Fil neutre (blanc ou fil central)
Connexion – cordon à 4 brins
Connecter le fil de mise à la terre (vert ou dénudé) du cordon
d’alimentation à la vis du conducteur de mise à la terre externe.
Retirer la vis du bloc et connecter le fil neutre (blanc ou central) du
cordon d’alimentation à la vis du terminal du bloc. S'assurer de passer
la vis à travers l'anneau de raccordement et de serrer la vis.
Retirer la vis du bloc à deux côtés et connecter les autres fils aux vis.
S’assurer de passer la vis à travers l’anneau de raccordement et serrer
la vis.
Serrer les vis de décharge de traction.
Insérer la languette du couvercle du bloc dans la fente du panneau
arrière de la sécheuse. Fixer le couvercle avec une vis.
•
•
•
•
•
WARNING
Les bornes de type anneau sont recommandées. Si une sangle à bornes
est utilisée, s'assurer de bien serrer.
WARNING
Modèles américains :
Risque de décharge électrique - Tous les modèles américains sont
fabriqués avec une CONNEXION À 3 BRINS.
Choisir un cordon d'alimentation à 4 fils avec bornes à
anneau et décharge de traction homologuée UL. Le
cordon d'alimentation à 4 fils, d'au moins 4,92 pi (1,5 m)
de long, doit avoir 4 fils en cuivre massif de calibre 10 et
correspondre à une prise à 4 fils de type NEMA 14-30R.
Le fil de mise à la terre peut être vert ou nu. Le
conducteur neutre doit être identifié par le blanc.
Boîtier à
quatre brins
(14-30R)
Prise à quatre brins
C
B
A
D
E
