MONTAGE

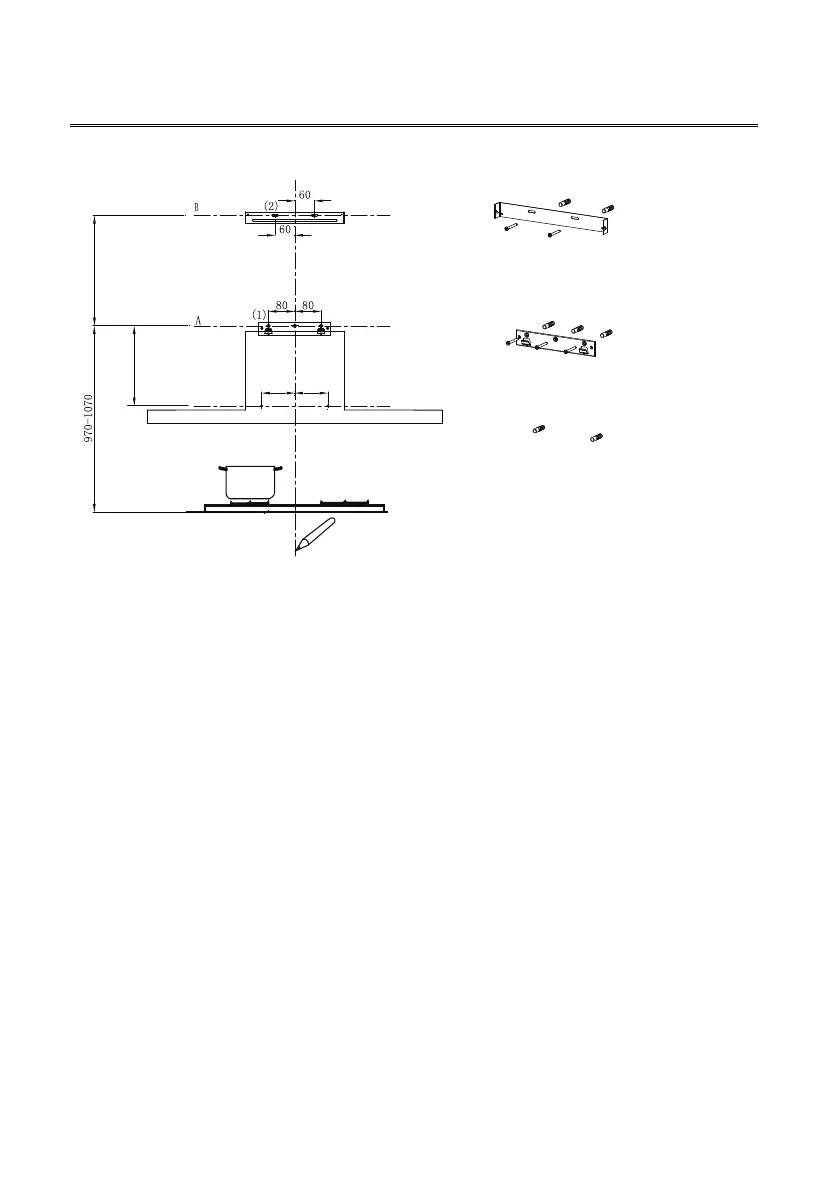

WANDBOHRUNG UND BEFESTIGUNG DER HALTERUNG
Anbringen der Halterungen:
• Bohren Sie die Lö cher an den markierten Stellen mit einem ɸ10 mm Bohrer.
• Setzen Sie die Dübel 11 in die Löcher ein.
• Den Haubenbefestigungswinkel 20 mit 3 Schrauben 10 (5 x 50) an der horizontalen Linie
A befestigen.
• Einen Schornsteinbefestigungswinkel 21 mit 2 Schrauben 10 (5 x 50) an der horizontalen
Linie B befestigen.
Vertikale Bezugslinie
100
100
C
(3)
243
5
160-500
Erstellen Sie zunächst folgende Markierungen:
• Eine vertikale Linie bis zur Decke oder bis zur oberen Grenze in der Mitte des Bereichs, in dem die
Haube angebracht werden soll.
•
Eine horizontale Linie A bei 970 - 1070 mm über der Herdplatte.
•
Eine horizontale Linie B bei 160 - 500 mm über der horizontalen Linie A.
•
Eine horizontale Linie C bei 243 mm unter der horizontalen Linie A.
Markierungspunkte:
• Markieren Sie einen Punkt (1) auf der horizontalen Linie A, 80 mm von der vertikalen Bezugslinie
entfernt.
•
Wiederholen Sie diesen Vorgang auf der anderen Seite und auf der vertikalen Referenzlinie und
überprüfen Sie, ob die drei Markierungen nivelliert sind.
•
Markieren Sie einen Punkt (2) auf der horizontalen Linie B, 60 mm von der vertikalen Bezugslinie
entfernt.
•
Wiederholen Sie diesen Vorgang auf der anderen Seite und achten Sie darauf, dass die beiden
Markierungen auf derselben horizontalen Linie liegen.
•
Markieren Sie einen Punkt (3) auf der horizontalen Linie C, 100 mm von der vertikalen Bezugslinie
entfernt. Wiederholen Sie diesen Vorgang auf der anderen Seite und überprüfen Sie, ob die beiden
Markierungen nivelliert sind.
