Einhaken des Haubenkö rpers:
• Hängen Sie den Haubenkö rper in die Halterung 20 ein.
• Richten Sie den Haubenkö rper selbst aus.
• Entfernen Sie den Filter von der Innenseite des Haubenkö rpers, befestigen Sie die
Schrauben 10 an den Punkten (3) an den Dübeln 11.
•

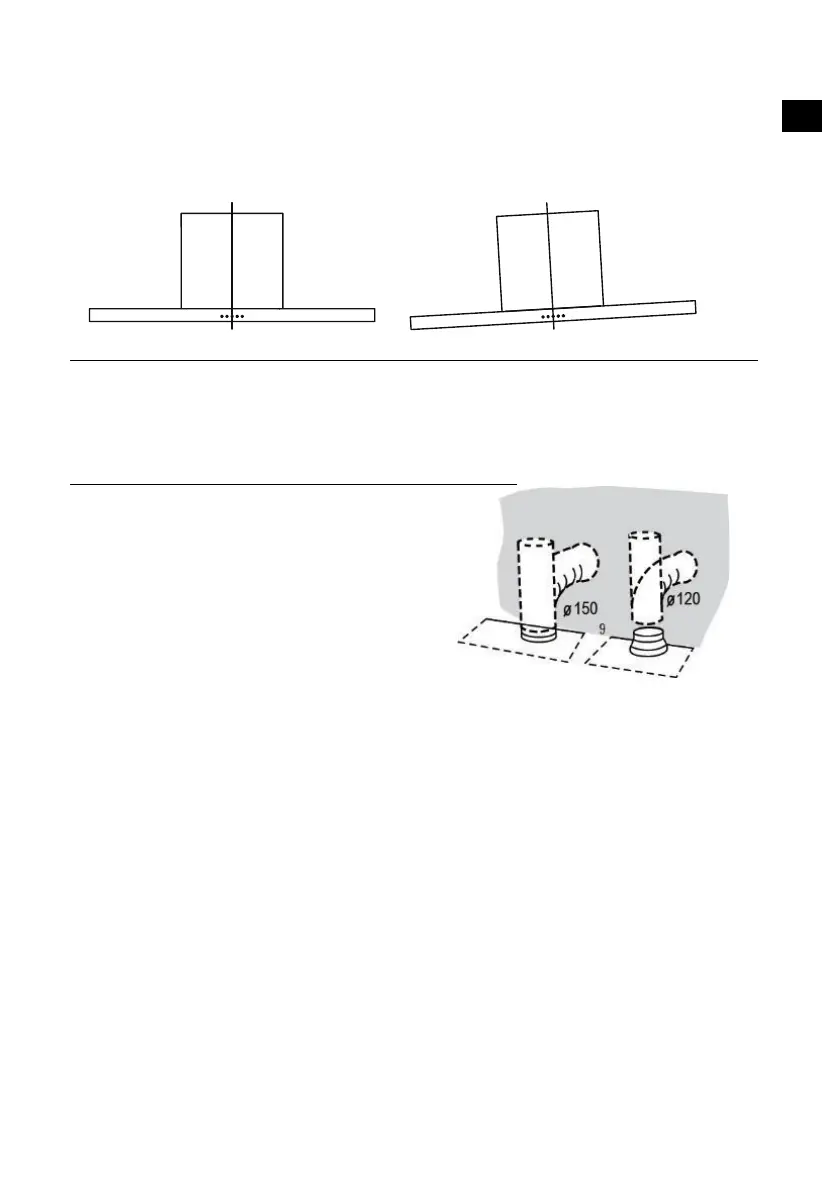

Rchtig Falsch
ANSCHLÜ SSE
LUFTSCHACHTVERSION DER LUFTABZUGSANLAGE
Bei Installation der Luftschachtversion,
verbinden Sie die Abzugshaube mit dem Abzug,
indem Sie entweder ein flexibles oder starres
Rohr mit ɸ 150 oder ɸ 120 mm verwenden, die
Wahl bleibt dem Installateur vorbe- halten. .
• Um einen ɸ 120 mm Luftauslass zu
installieren, stecken Sie den
Reduzierflansch (3) am Auslass des
Haubenkö rpers auf.
• Fixieren Sie das Rohr (4) in Position mit
ausreichend Rohrklemmen (nicht im
Lieferumfang enthalten).
• Entnehmen Sie den etwaig vorhandenen Kohlefilter.
DE
EN
6
