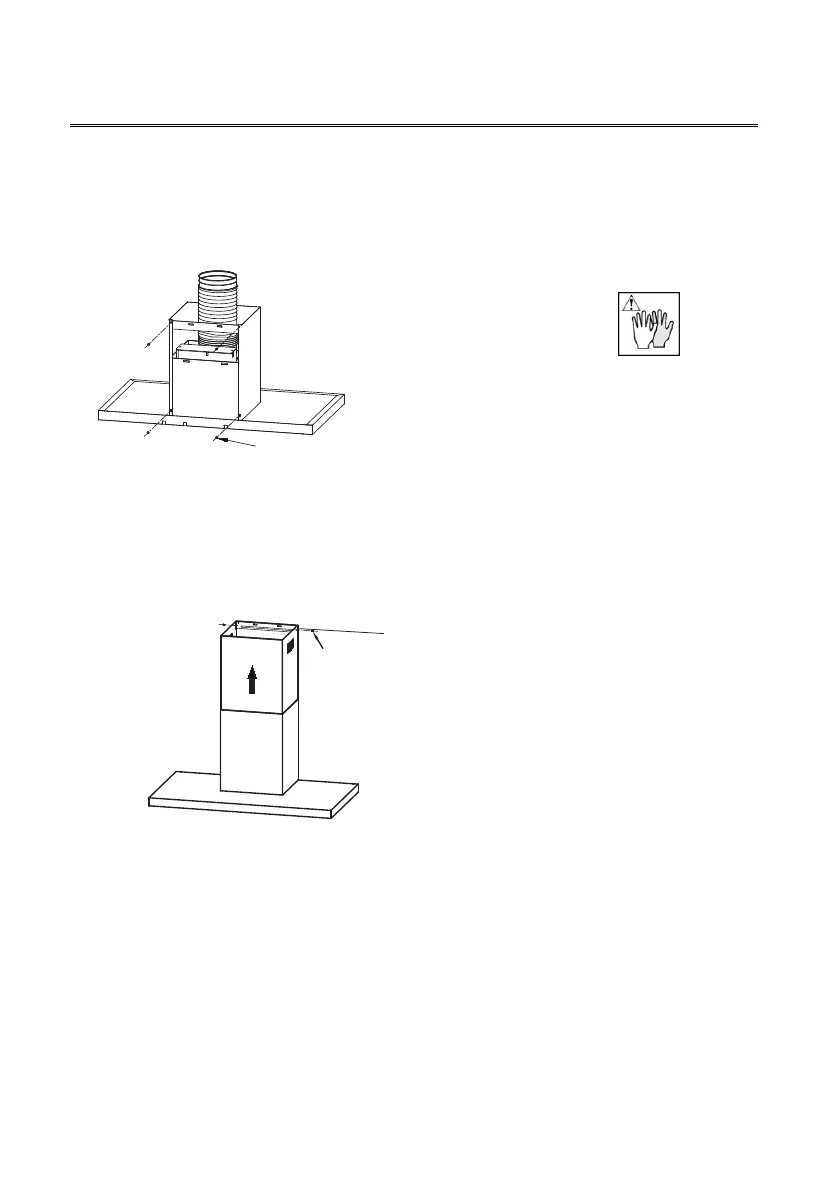

ABZUGSMONTAGE
Der Abzug kann nur mit der Abzugshaube installiert werden.
Untere Abzugsverkleidung
• Abluftrohr am Haubenkö rper befestigen, Schornstein und Haubenkö rper mit 2 Schrauben
12 verbinden.
Obere Abzugsverkleidung
• Führen Sie den oberen Zierkamin 2.2 in den unteren Zierkamin 2.1 ein und
ziehen Sie ihn bis zur horizontalen Linie B
• Oberen Zierkamin 2.2 und Schornsteinbefestigungswinkel 21 mit 2 Schrauben
12 verbinden.
4 X-Schrauben (ST4,2*9,5)
B
2 X-
Schrauben
(ST4,2*9,5)
