31
Important!
De façon à éviter toute détérioration
de prises et de câbles, un bon contact
électrique est nécessaire en
connectant le câbles des masse et la
torche de soudage à la source de
soudage.

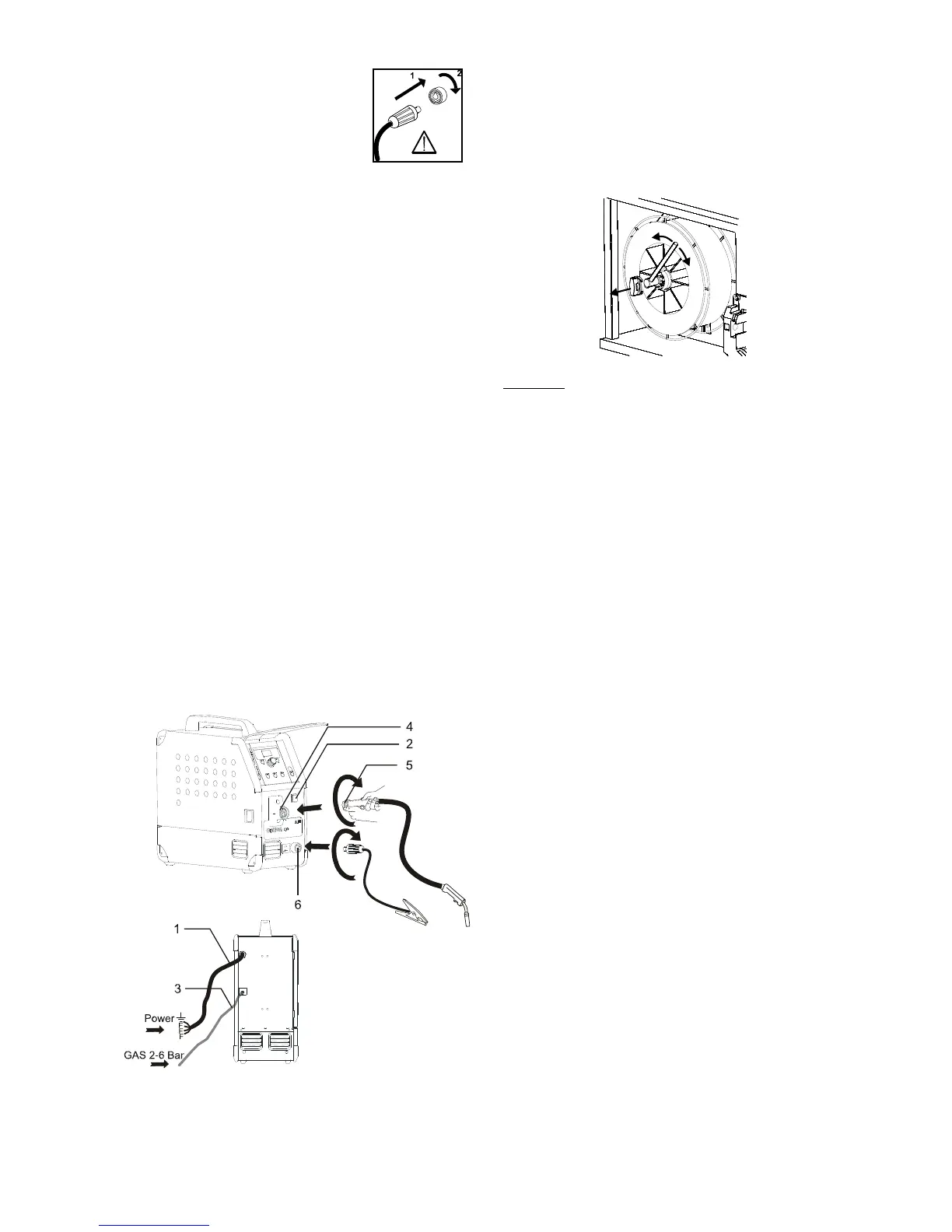

Raccordement au gaz de protection
Le tuyau de gaz de protection se trouve sur le
panneau arrière du bloc d'alimentation (3) et est relié à
une alimentation en gaz selon une réduction de la
pression allant jusqu'à 2-6 bar. Une bouteille de gaz
peut être installée à l'arrière du chariot.
Branchement de la torche de soudage MIG/MAG
L’ensemble de la torche de soudage est inséré dans
le connecteur central (4) et l’écrou (5) est serré
manuellement. Le conducteur de retour est relié à la
borne négative (6).
Réglage à la torche (Torche Dialog)
Le courant de soudage peut être ajusté à la fois sur la
torche, ou sur la machine. Cette fonction ne peut être
déconnectée. Si cette fonction n’est pas souhaitée par
l’opérateur, utiliser une torche sans possibilité de
réglage.
Dévidage du fil à froid (chargement de la torche)
Cette fonction est utilisée pour faire dévider le fil à
froid (pour charger le fil dans la torche lors du
changement de bobine).
Presser le bouton vert en façade puis sur la gâchette
de la torche en même temps.
Il est ensuite possible de relâcher le bouton vert pour
continuer le dévidage du fil dans la torche.
Le dévidage de fil s’arrête lorsque la gâchette de la
torche est relâché.
Réglage du frein dédié au fil
Il convient de s’assurer que le dévidoir s’arrête assez
rapidement en cas d’arrêt du soudage. La force de
freinage requise dépend du poids du dévidoir et de la
vitesse maximale de ce dernier. Un couple de freinage
de 1,5-2,0 Nm s’avère satisfaisant pour la plupart des
applications envisagées.
Réglage :
- Démontez le bouton de réglage en plaçant un petit
tournevis derrière le bouton puis sortez ce dernier
- Réglez le frein en serrant ou desserrant l’écrou auto-
bloquant au niveau de l’axe du moyeu
- Réinstallez le bouton en le pressant dans la rainure.
