Miller Electric SYNCROWAVE 250 - Figure 10-2. Panel, Front w;Components

TM-353 Page 71Syncrowave 250
1
2
ST-120 088-G
3
4 5 6
7
4
8
9
10
12
13
Includes
Item 26
11
14
15
16
17
18
19
23
25
26
27
1
21
20
28
29
2224
Figure 10-6

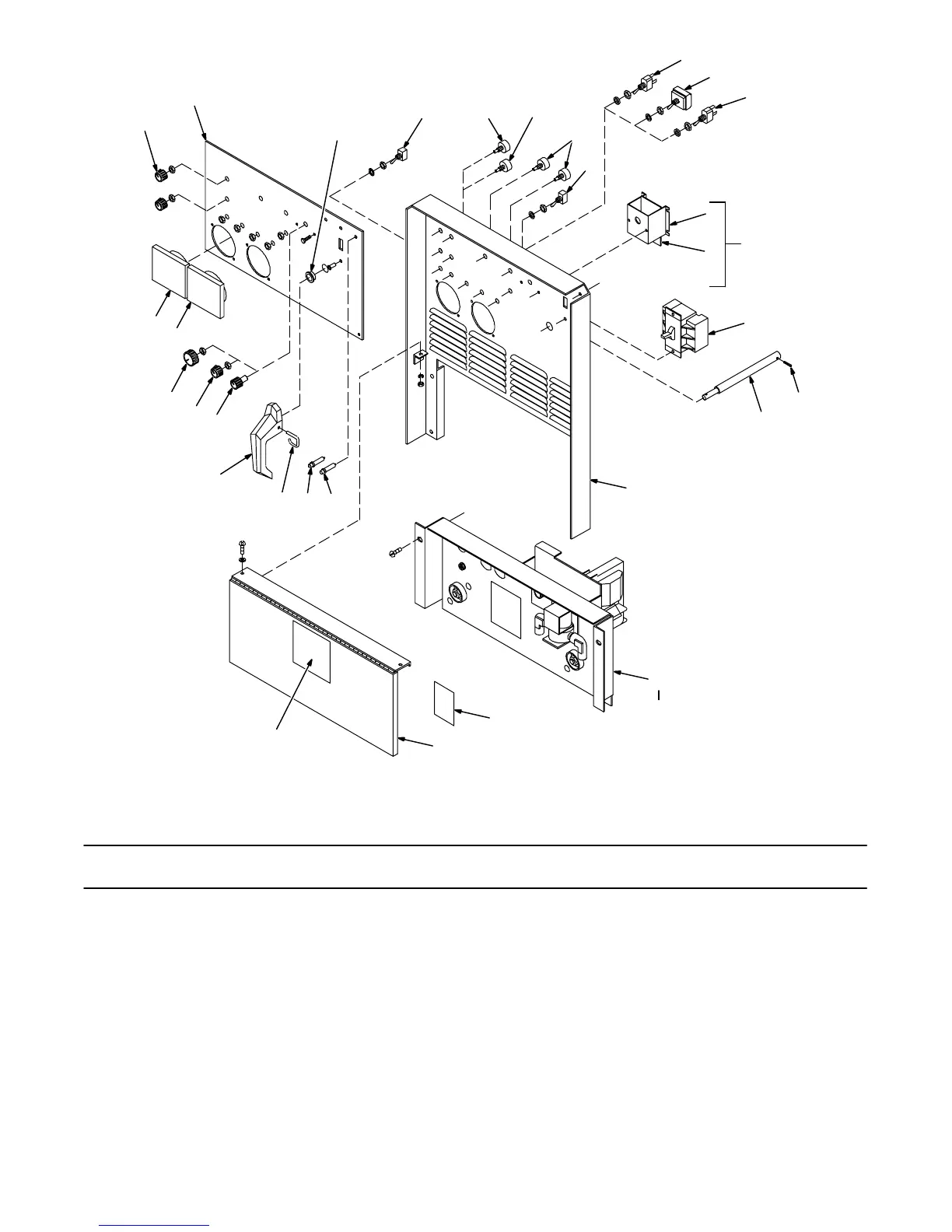

Figure 10-2. Panel, Front w/Components
Figure 10-2. Panel, Front w/Components (Fig 10-1 Item 29)
Description Quantity
Part
No.
Dia.
Mkgs.
Item
No.
1 097 922 KNOB, pointer 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 NAMEPLATE, (order by model & serial number) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 109 013 BUSHING, snap-in nyl .375 ID x .562mtg hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 S6,7 089 085 SWITCH, tgl SPST 20A 125VAC (Prior to KF988252) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 S6,7 176 882 SWITCH, tgl SPST 20A 125VAC (Eff w/KF988252) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
107 983 BLANK, snap-in nyl .500mtg hole 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
057 359 BLANK, snap-in nyl .375mtg hole 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 R3 030 109 POTENTIOMETER, C sltd sft 1/T 2W 5000 ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 R11 030 684 POTENTIOMETER, C sltd sft 1/T 2W 5 meg ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 R1,2 035 897 POTENTIOMETER, C sltd sft 1/T 2W 1000 ohm 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 S5 011 609 SWITCH, tgl SPDT 15A 125VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 S3 052 769 SWITCH, tgl 4PDT 15A 125VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 S2 011 610 SWITCH, tgl SPDT 15A 125VAC (Prior to JJ503984) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 S2 088 409 SWITCH, tgl 2PDT 15A 125VAC (Eff w/JJ503984) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 TD1 052 192 TIMER, delay on make - postflow (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 039 449 BRACKET, mtg - circuit card 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
