TM-353 Page 73Syncrowave 250

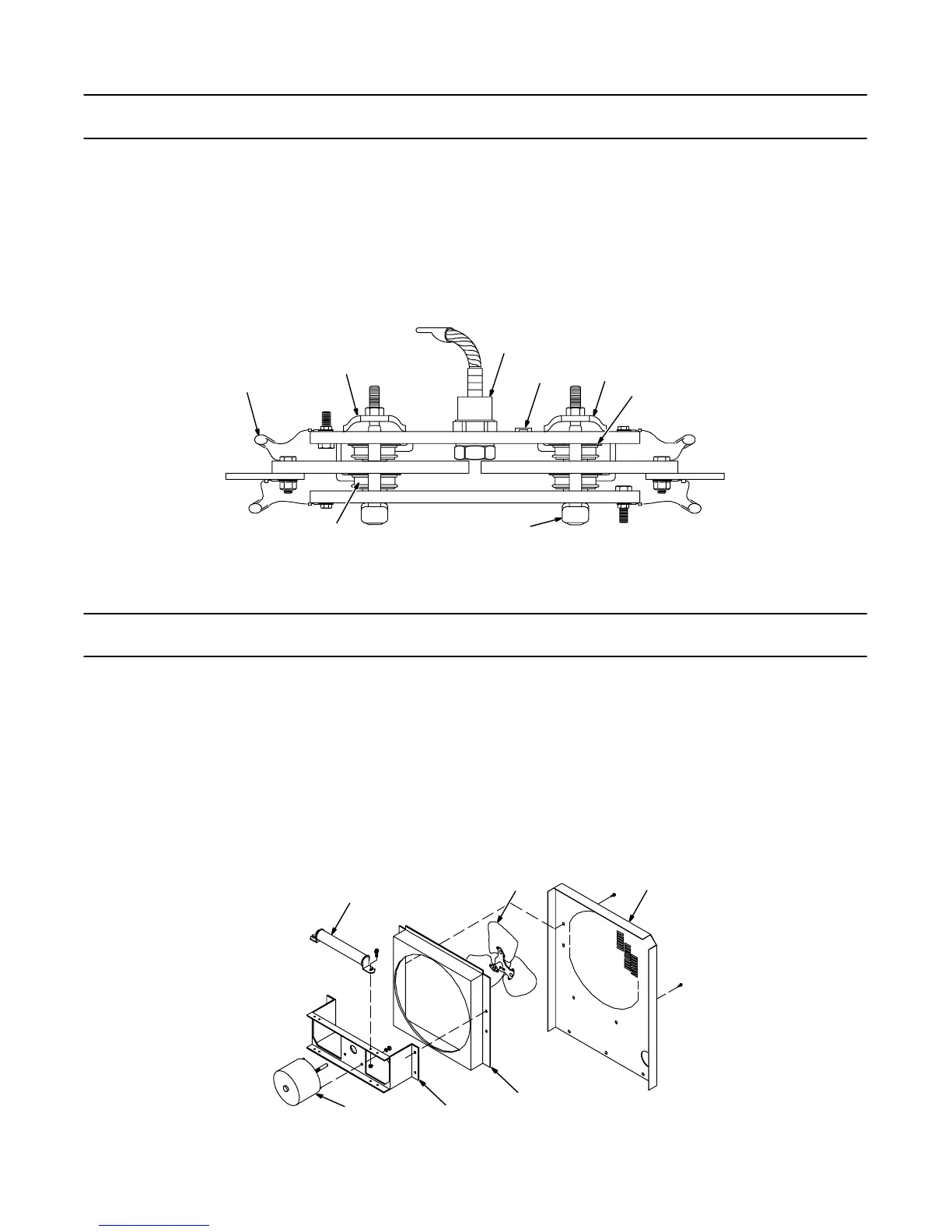

Figure 10-3. Rectifier, Si Diode (Fig 10-1 Item 2)
Description Quantity
Part
No.
Dia.
Mkgs.
Item
No.
1 C7-10 031 689 CAPACITOR, rectifier 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 083 884 CLAMP, thyristor rectifier (Prior to KG023560) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 166 667 CLAMP, spring rectifier (Eff w/KG023560) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 D1 037 956 DIODE, rect 275A 300V SP 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 TP3 168 898 THERMOSTAT, NC open 125°C (Eff w/KG170301) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 SCR1-4 115 114 THYRISTOR, SCR 300A 300V 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 176 645 CLAMP, thyristor w/o thermostat (Eff w/KG023560) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 173 714 CLAMP, thyristor with thermostat (Eff w/KG170030) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
028 516 PIN, spring CS .125 x .250 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG53 115 092 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
3
5
5
2
ST-120 205-A
6
4
Figure 10-3. Rectifier, Si Diode
Figure 10-4. Panel, Rear w/Components (Fig 10-1 Item 17)
Description Quantity
Part
No.
Dia.
Mkgs.
Item
No.
1 R4 186 949 RESISTOR, WW fxd 175W 20 ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 032 604 BLADE, fan 14 in 3 wing 19deg .375 bore CCW (Prior to KG198783) 1. . . . . . . . . . . . . . . . . . . . .
2 180 165 BLADE, fan 14 in 3 wing 19deg .375 bore CCW (Eff w/KG198783) 1. . . . . . . . . . . . . . . . . . . . . . .
3 114 752 PANEL, rear (Prior to KG170301) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 181 099 PANEL, rear (Eff w/KG170301) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 131 361 CHAMBER, plenum 14 in (Prior to KG128812) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 173 283 CHAMBER, plenum 14 in (Eff w/KG128812) (50 Hz only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 124 274 BRACKET, mtg fan motor (Eff w/KG128812) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 FM 116 190 MOTOR, 1/12 hp 230V 1550 RPM 50/60Hz 1.5A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
026 947 STAND-OFF, insul .250-20 x 1.000 lg (Prior to KB110695) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Shunt 114 723 SHUNT, (Prior to KB110695) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
176 272 CONNECTOR, clamp cable (50 Hz model) (Eff w/KG060803) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
5
ST-120 089-F
4
6
Figure 10-4. Panel, Rear w/Components
BE SURE TO PROVIDE MODEL AND SERIAL NUMBER WHEN ORDERING REPLACEMENT PARTS.
