13
No de
Cat.
CA A
(bois)
(acier)
5262-21 120 8 0 - 1 620 0 - 5 860
25 mm (1") 63 mm (2-1/2") 28 mm (1-1/8") 12 mm (1/2")
MONTAGE DE L’OUTIL
1. Desserrez la poignée latérale en dévissant son
attache jusqu’à ce que la poignée pivote libre-
ment.
2. Faites tourner la poignée latérale à la position
désirée.
3. Serrez fermement l’attache de la poignée latérale.
1. Appuyez sur le levier de serrage.
2. Faites glisser vers l’arrière ou vers l’avant la tige
de la jauge de profondeur jusqu’à ce qu’elle soit
réglée à la profondeur désirée.
N.B. : La profondeur de perçage correspond à la
distance entre l’extrémité du foret et l’extrémité
de la tige de la jauge de profondeur.
3. Dégagez le levier de serrage.
N’utiliser que des outils pourvus d’une tige SDS
ou SDS Plus.
Assurez-vous que la tige du foret et les mâchoires
du mandrin sont propres pour éviter que des
saletés ne nuisent au parfait alignement du foret.
Pour éviter d’endommager les engrenages et de
provoquer la surchauffe du moteur, n’employez pas
de forets d’un calibre supérieur aux dimensions
maximales recommandées pour cet outil. Pour
obtenir un redement maximal,assurez-vous que le
foret est correctement aiguisé et que sa qeue est
légèrement graisseé avant qu’il soit utilisé.
1. Introduisez le foret ou le ciseau dans la bec.
2. Tournez la pièce lentement jusqu’à ce qu’elle
s’aligne sur le mécanisme d’enclechement.
3. Poussez la pièce dans l’outil pour qu’ell
s’enclenche.
4. Veriez que le foret correctement verrouillé; il
doit pouvoir être déplacé légèrement (environ
6 mm).

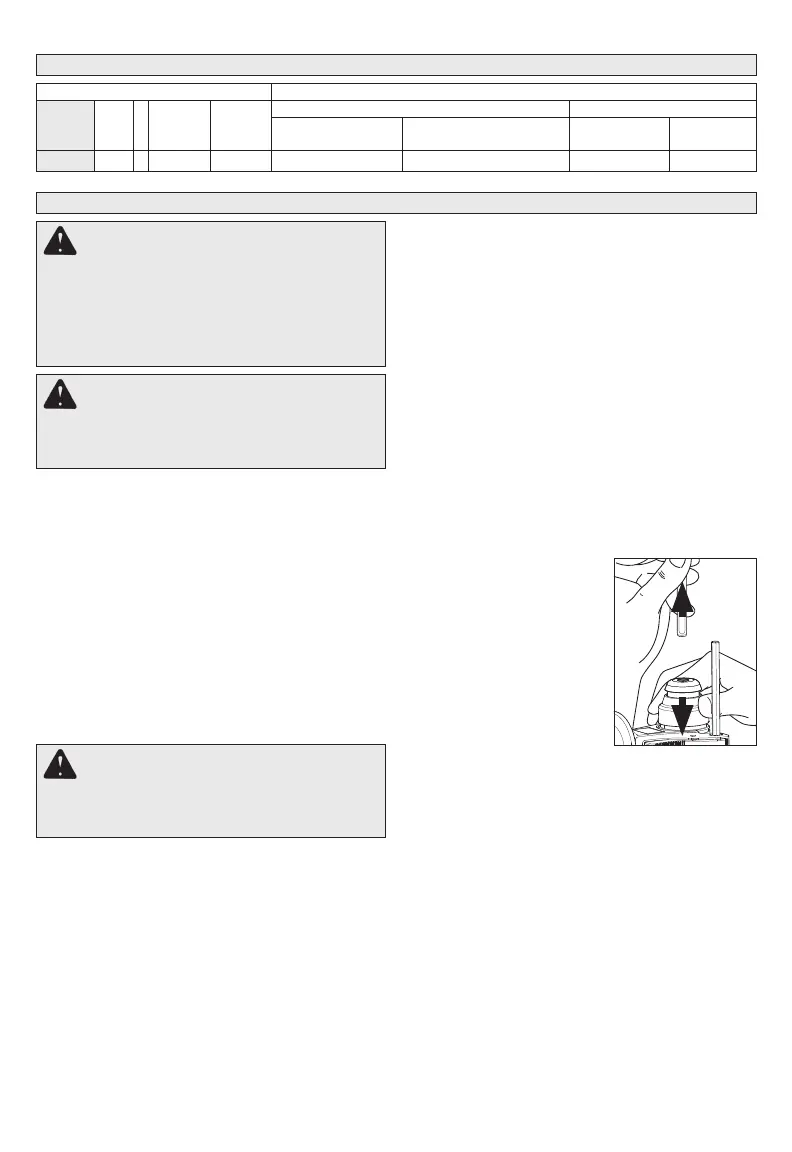

5. Pour retire le foret ou le
ciseau, tirez le collier de
dégagement du porte-foret,
du foret lui-même, en le
déplaçant vers l’arrière de
l’outil et enlevez la pièce.
N.B. Soyez prudent lorsque
vous maniez des forets ou
des ciseaux brûlants.
AVERTISSEMENT
-
AVERTISSEMENT
-
AVERTISSEMENT
SPÉCIFICATIONS
