26 | minnkotamotors.com
©2019 Johnson Outdoors Marine Electronics, Inc.
INsTallaTION
INSTALLATION DE COPILOT
Votre nouvel accessoire CoPilot est livré avec tout le nécessaire pour l’installer directement sur votre propulseur électrique. Ces
instructions visent à montrer comment installer votre CoPilot dans le PowerDrive. Avant de commencer, veuillez examiner la liste des
pièces et des outils nécessaires à l’installation. Pour obtenir davantage de soutien pour les produits, veuillez visiter minnkotamotors.com.

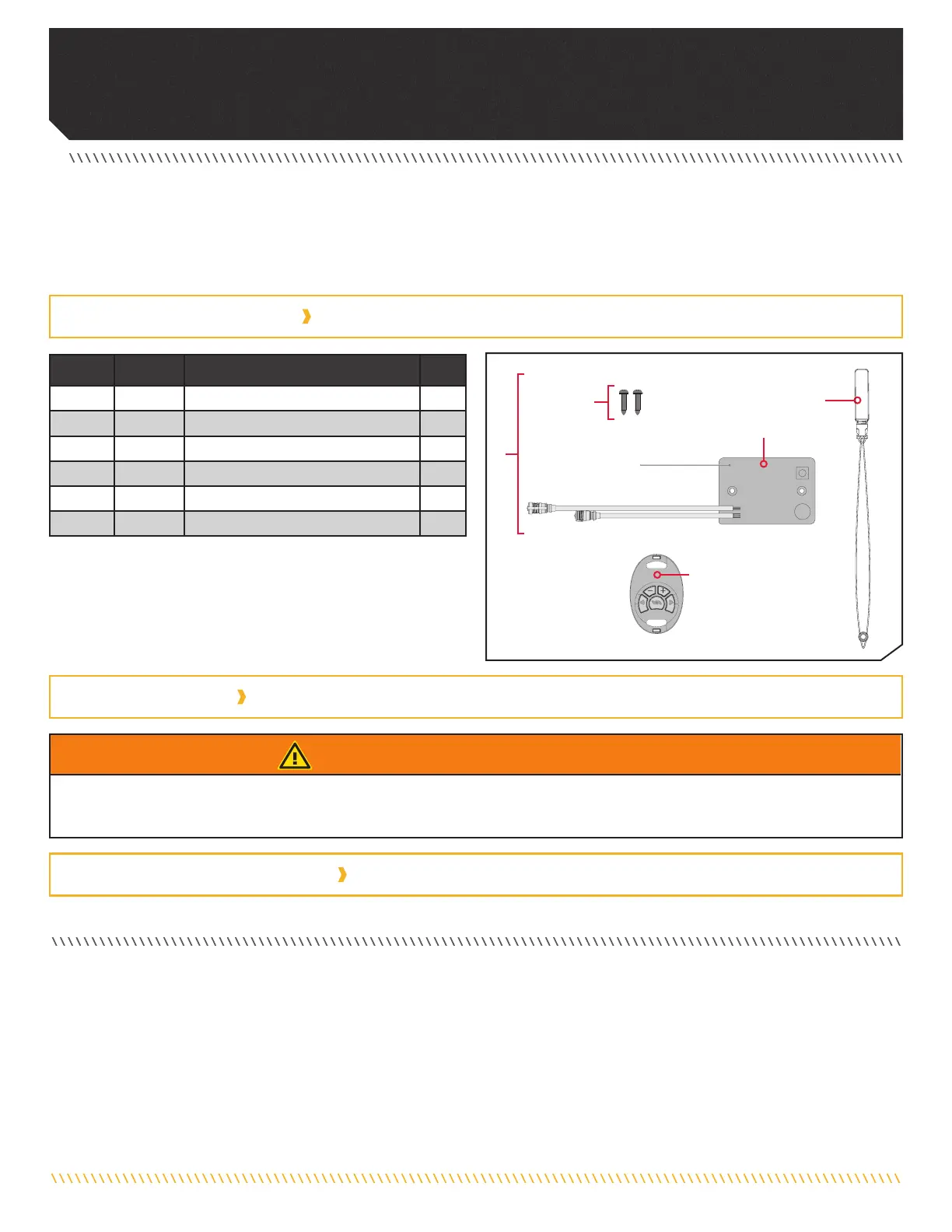

LISTE DE PIÈCES D’INSTALLATION
• Tournevis Phillips nº 2 • Tournevis Phillips nº 3
FACTEURS DE MONTAGE
OUTILS ET RESSOURCES NÉCESSAIRES
AVERTISSEMENT
Nous vous recommandons d’installer votre CoPilot pendant que le bateau se trouve sur votre remorque, en position stable. Le moteur
doit être bien fixé et déconnecté de la source d’alimentation avant de commencer l’installation.
1
2
B
Article/
Assemblage
Nº de
Pièce
Description Qté.
A 2994112 CTRL BOARD V2 COPILOT RECEIVER 1
B 2994020 TRANSMTR, ASY, PD/AP COPLT (SUB) 1
1 2373418 SCREW-#8 X 5/8 PPHSMS S/S 2
2 2374092 CTRL BOARD V2 COPILOT RECEIVER 1
3
2390801 LANYARD, REMOTE 1
p
2377166 MANUAL - CO-PILOT POWERDRIVE 1
A
3
✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée
individuellement.
p N’est pas montrée sur le schéma des pièces.
