minnkotamotors.com | 35
©2019 Johnson Outdoors Marine Electronics, Inc.
COPILOT

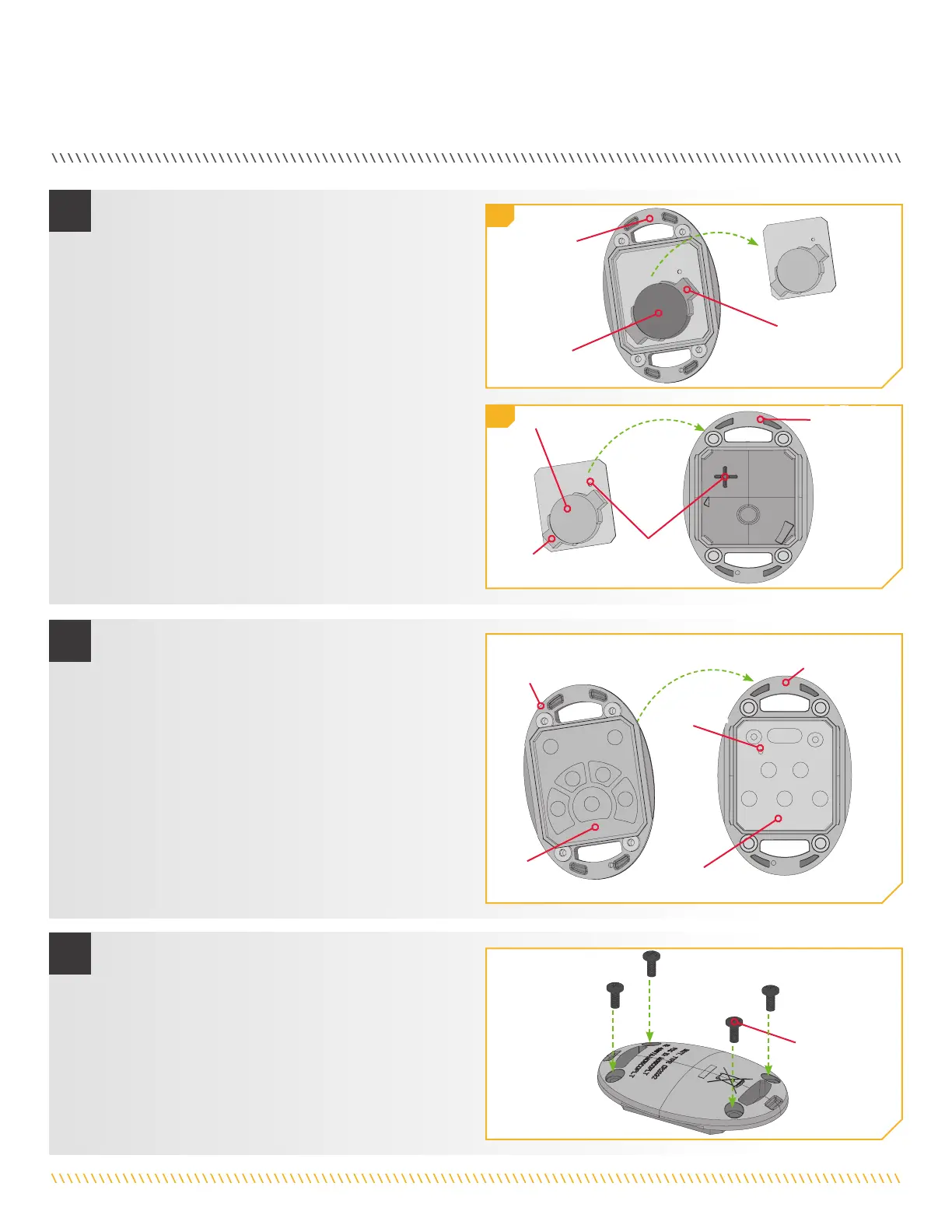

f. Réassemblez la télécommande. Commencez
par retirer la carte du devant du boîtier de la
télécommande. Il s’agit de la même carte qui
maintient la pile en place. Laissez le clavier en
place sur le devant de la télécommande.
g. Notez que la cheville d’alignement à l’arrière du
boîtier de la télécommande doit être alignée avec
le trou d’alignement correspondant dans la carte de
circuit imprimé. Placez la carte avec la pile vers le
bas sur l’arrière du boîtier de la télécommande.
Cheville
D’alignement
Pile
Pattes de
Retenue
Pattes de
Retenue
Pile
Avant du
Boîtier de la
Télécommande
Arrière du
Boîtier de la
Télécommande
Avant du
Boîtier de la
Télécommande
Arrière du Boîtier de la
Télécommande
h. Placez l’arrière du boîtier de la télécommande de
façon à ce que la cheville d’alignement soit vers le
haut lorsque la télécommande est posée sur une
surface plane. Positionnez le devant du boîtier de
la télécommande de façon à ce que le clavier et les
boutons incurvés soient pointés vers le bas lorsque
la télécommande est posée sur une surface plane.
i. Gardez l’arrière du boîtier de la télécommande
à plat. Placez le devant du boîtier de la
télécommande, avec le clavier en place, sur l’arrière
du boîtier de la télécommande. Assurez-vous que le
boîtier est bien en place.
Carte de
Circuit Imprimé
Clavier
Cheville
D’alignement
Vis
j. Réinstallez les quatre vis du boîtier et serrez-les
au besoin.
3
4
5
3f
3g
