DEUX connecteurs sont présents sous la tête de contrôle des
moteurs de pêche à la traîne équipés de :
Navigation GPS avancée - Si la navigation GPS avancée est
préinstallée sur votre moteur de pêche à la traîne, un connecteur
Ethernet GPS avancé à huit broches sortira de la base de la tête de
contrôle et reposera juste en dessous de la tête de contrôle à côté
du cordon enroulé et un câble GPS avancé sortira de la base de la
tête de contrôle et descendra au centre du cordon enroulé. Le
câble GPS avancé arrivera à un « Y » près du support du moteur de
pêche à la traîne. La moitié du « Y » entre dans le support à côté
des fils d’alimentation et la partie principale du câble sera fixée en
usine au connecteur d’alimentation de la pédale. Si un moteur de
pêche à la traîne est équipé d’un système de navigation GPS
avancée, il ne sera pas équipé d’une pédale. Si la navigation GPS
avancée du moteur de pêche à la traîne est utilisée avec un
détecteur de poissons, un câble Ethernet peut être connecté au
connecteur Ethernet GPS avancé sous la tête de contrôle. Voir la
section « Navigation GPS avancée » de ce document pour plus de
détails sur l’installation du connecteur Ethernet GPS avancé sur un Humminbird.

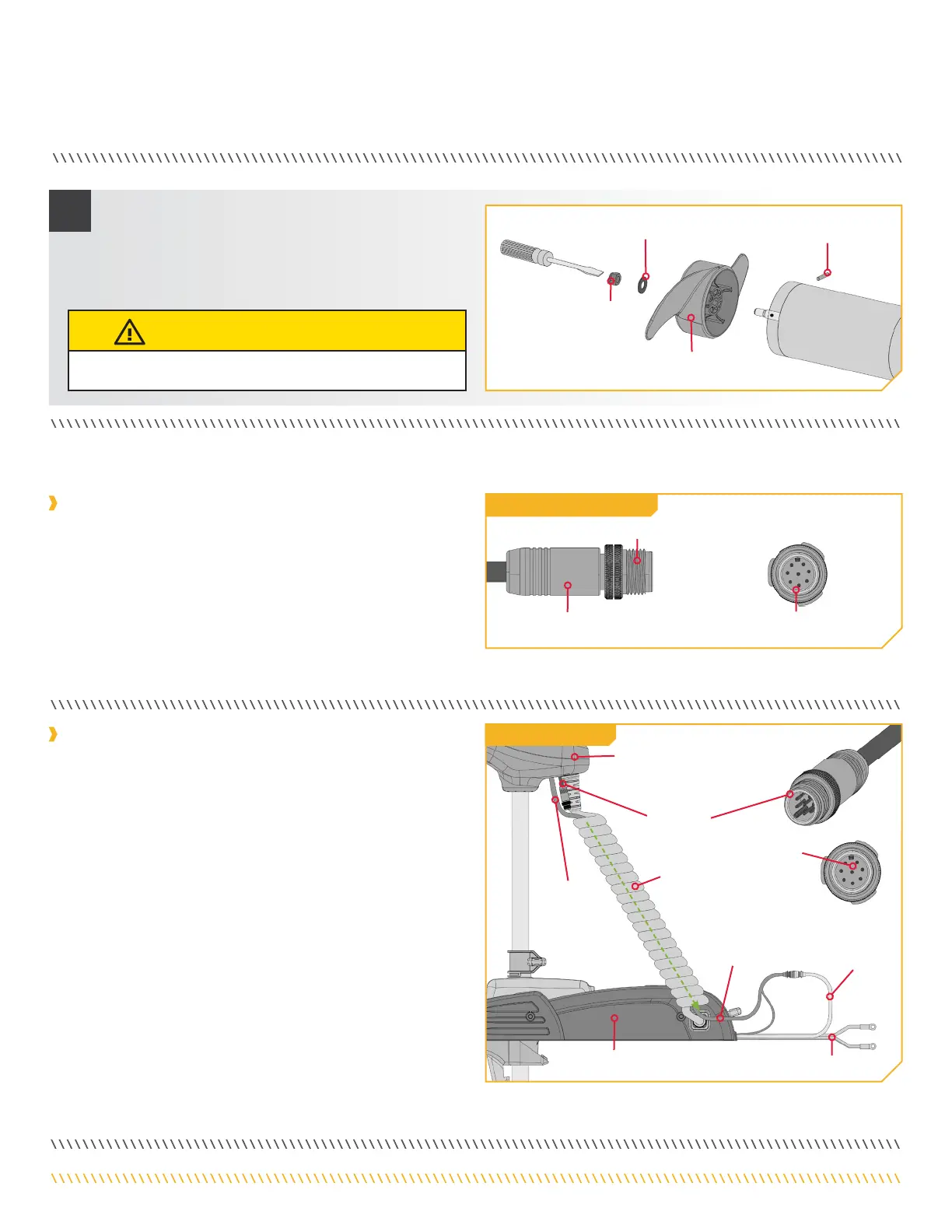

e. En tenant l’extrémité de l’arbre d’armature avec un
tournevis à lame plate, serrez l’écrou de l’hélice avec
une clé plate 9/16 po (14,29 cm).
f. Serrez l’écrou d’hélice un quart de tour passé le serrage
confortable, à un couple de 25 à 35 po-lb (2,8 à 4 Nm).
3
ATTENTION
Ne serrez pas trop pour ne pas endommager l’hélice.
HéliceHélice
Écrou de Écrou de
l’hélicel’hélice
Rondelle de l’héliceRondelle de l’hélice
Ergot d’entraînementErgot d’entraînement
IDENTIFICATION DES FONCTIONS DU MOTEUR DE PÊCHE À LA TRAÎNE ET DE
LEURS CÂBLES CONNEXES
Câble Ethernet du moteur Câble Ethernet du moteur
de pêche à la traînede pêche à la traîne
Collier filetéCollier fileté
Connecteur à Connecteur à
huit brocheshuit broches
Le PowerDrive peut être préinstallé avec système de navigation GPS
avancée, y compris la possibilité de se connecter par Ethernet à un
détecteur de poissons Humminbird. Pour profiter pleinement de
cette fonction, il est nécessaire de connecter les câbles accessoires
à un dispositif de sortie. Ces connecteurs se trouvent sur le moteur
de pêche à la traîne et comportent des câbles qui sortent sous la tête
de contrôle où le cordon enroulé sort à la base du support. Pour
mieux identifier les câbles accessoires présents, reportez-vous aux schémas qui indiquent en détail à quoi ressemble le système de
navigation GPS avancée.
Navigation GPS avancée
Identification des fonctionnalités et des câbles
Identification des connecteurs
Tête de contrôleTête de contrôle
Cordon Cordon
enrouléenroulé
SupportSupport
ConnecteurConnecteur
EthernetEthernet
GPSGPS
avancéavancé
CâbleCâble
GPS avancéGPS avancé
CâbleCâble
GPS avancéGPS avancé
DEUX connecteurs
Connecteur Connecteur
d’alimentationd’alimentation
de la pédalede la pédale
Connecteur à Connecteur à
huit brocheshuit broches
Câbles
d’alimentation
38 | minnkotamotors.com
©2023 Johnson Outdoors Marine Electronics, Inc.
