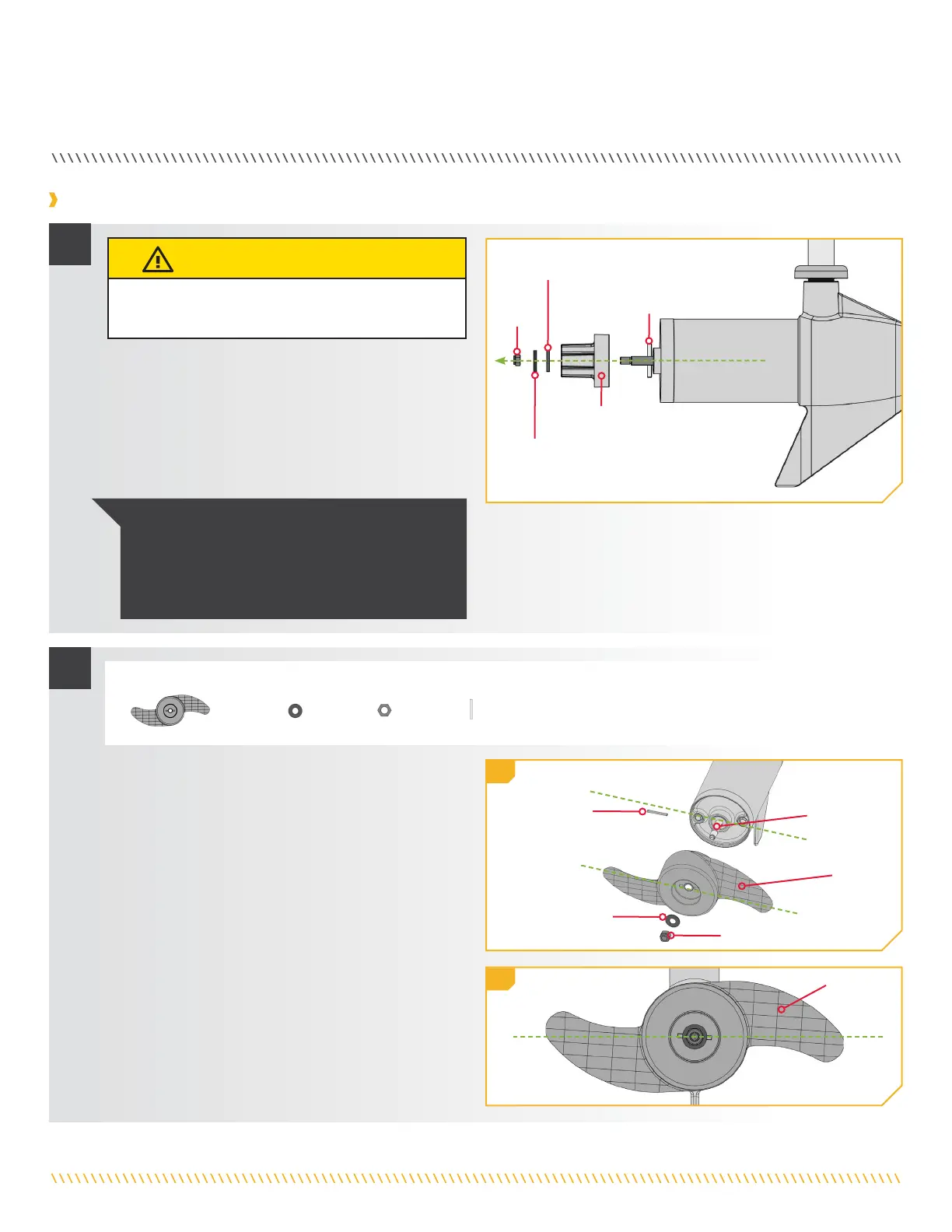

a. Tout en tenant l’entretoise d’expédition avec
une pince ou un étau, retirez l’écrou d’hélice, la
rondelle d’expédition rouge, la rondelle d’hélice et
l’entretoise, en faisant attention de ne pas perdre
l’ergot d’entraînement. Réutilisez l’écrou d’hélice, la
rondelle d’hélice et l’ergot d’entraînement pour
fixer l’hélice.
1
ATTENTION
Débranchez le moteur de la batterie avant d’eectuer
tout travail ou entretien sur l’hélice.
AVIS : Lentretoise d’expédition et la rondelle
d’expédition rouge sont uniquement destinées
à l’expédition et doivent être jetées. La rondelle
d’expédition rouge rouillera si elle est utilisée pour
fixer l’hélice.
Écrou de Écrou de
l’hélicel’hélice
Entretoise Entretoise
d’expéditiond’expédition
(jeter)(jeter)
Rondelle Rondelle
d’expédition d’expédition
rougerouge
(jeter)(jeter)
Rondelle Rondelle
de l’hélicede l’hélice
ErgotErgot
d’entraînementd’entraînement
Installation de l’hélice
ARTICLE(S) REQUIS
b. Prenez l’ergot d’entraînement (article nº 8) et
glissez-le dans l’orifice de l’arbre d’armature. Placez
l’ergot d’entraînement à l’horizontale en saisissant
l’arbre d’armature et en le tournant avec l’ergot
d’entraînement en place.
c. Alignez l’hélice (article nº 5) de manière à ce
qu’elle soit à l’horizontale et parallèle à l’ergot
d’entraînement. Glissez l’hélice sur l’arbre
d’armature et l’ergot d’entraînement jusqu’à ce
qu’elle repose contre l’appareil inférieur.
d. Installez la rondelle de l’hélice (article nº 6) et
l’écrou de l’hélice (article nº 7) sur l’extrémité de
l’arbre d’armature.
#8 x 1#7 x 1#6 x 1#5 x 1
2
HéliceHélice
HéliceHélice
Écrou de l’héliceÉcrou de l’hélice
Rondelle Rondelle
de l’hélicede l’hélice
Ergot Ergot
d’entraînementd’entraînement
Arbre Arbre
d’induitd’induit
2b
2c
minnkotamotors.com | 37
©2023 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION DE L’HÉLICE
