30 | minnkotamotors.com
©2019 Johnson Outdoors Marine Electronics, Inc.

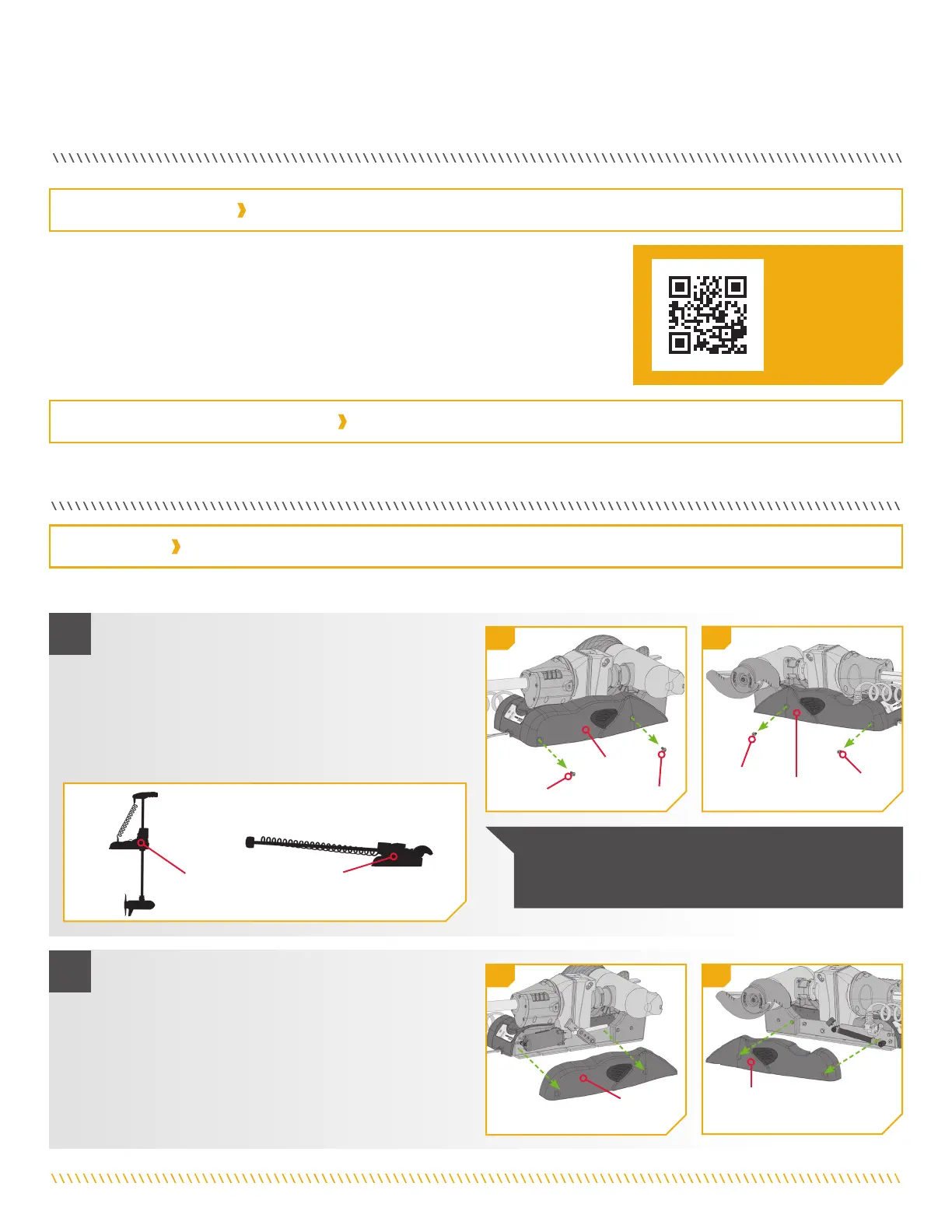

INSTALLATION DU RIPTIDE ULTERRA
a. Placez le support sur une surface élevée, de niveau,
comme un établi ou le hayon d’une camionnette.
Le moteur, lorsque retiré de la boîte, devrait être en
position arrimée.
b. Retirez les quatre vis de la de plaque latérale en
utilisant un tournevis cruciforme nº 3 ou nº 2. Deux de
ces vis seront situées de chaque côté du support.
c. Retirez la plaque latérale droite pour accéder aux trous
de montage.
d. Retirez la plaque latérale gauche pour accéder aux
trous de montage.
Déployé
Arrimé
INSTALLATION DU RIPTIDE ULTERRA
• Tournevis Phillips nº 2
• Tournevis Phillips nº 3
• Perceuse
• Mèche de 9/32 po (7,14 mm)
• Une personne pour vous aider
avec l’installation
Il est recommandé de monter le moteur aussi près que possible de l’axe du bateau. Vérifiez que
la zone sous l’emplacement pour percer des trous et installer des rondelles et des écrous est
dégagée. Assurez-vous que le support du moteur est positionné assez loin du bord du bateau.
Le moteur ne doit rencontrer aucune obstruction lorsqu’il est dans l’eau ou relevé. Envisagez
l’installation d’un support à dégagement rapide ou un adaptateur. Pour la liste complète des
accessoires, veuillez visiter minnkotamotors.com.
AVIS : Ce moteur pèse environ 70 lb (32 kg). Pour
l’installation, nous recommandons de vous faire aider par une
deuxième personne.
Plaque
Latérale
Droite
Vis
Vis
Plaque Latérale
Gauche
Vis
Vis
Plaque Latérale
Gauche
Plaque
Latérale
Droite
FACTEURS DE MONTAGE
OUTILS ET RESSOURCES NÉCESSAIRES
Découvrez les
accessoires
disponibles pour
votre moteur de
pêche à la traîne sur
minnkotamotors.com.
INSTALLATION
1
2
1b
1b
2c 2d
