minnkotamotors.com | 31
©2019 Johnson Outdoors Marine Electronics, Inc.

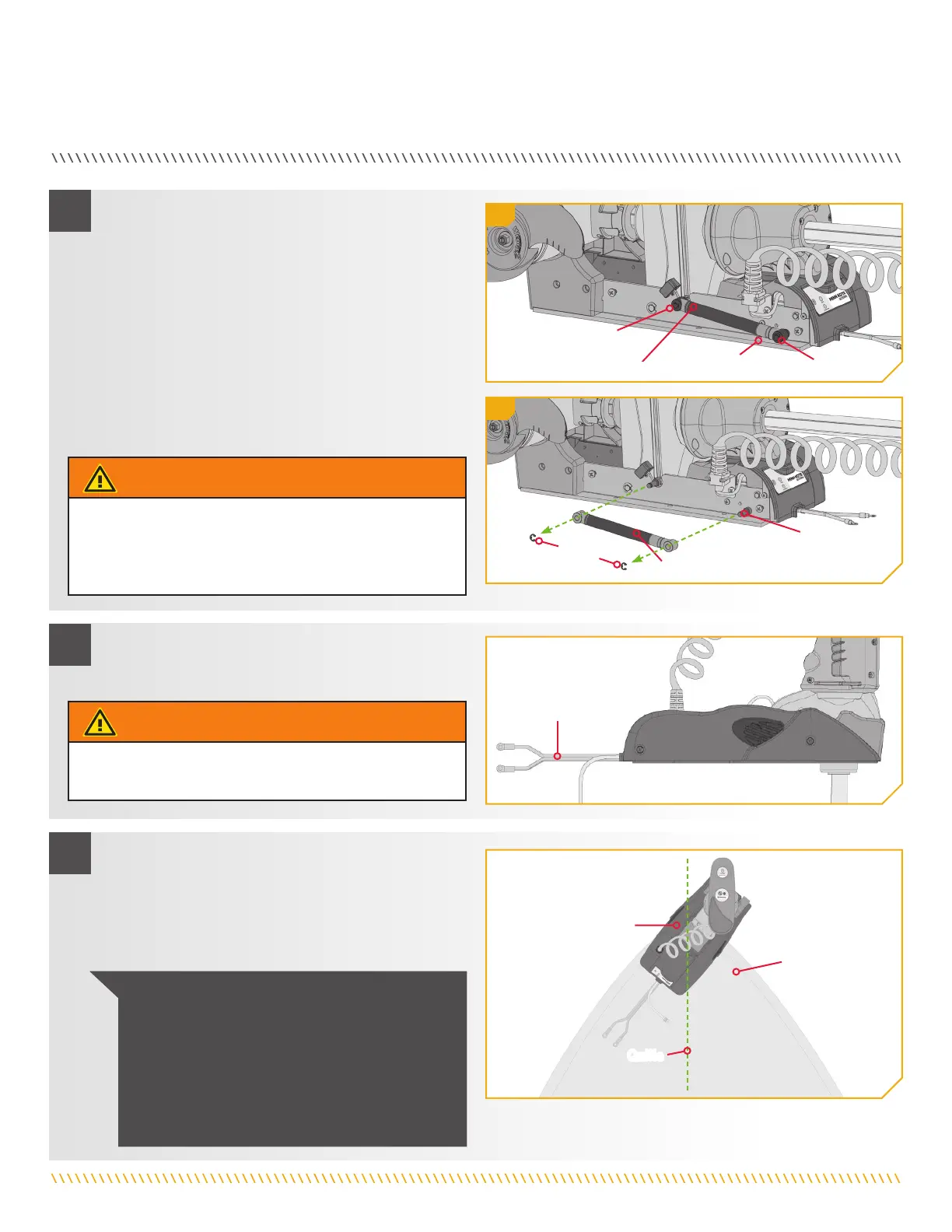

INSTALLATION DU RIPTIDE ULTERRA
e. Sous la plaque latérale gauche, la prolongation de
l’amortisseur bloque l’accès au trou de montage
avant gauche.
f. À l’aide d’un petit tournevis, retirez les deux
Serre-câbles de 5/16 po (8 mm) qui tiennent la
prolongation de l’amortisseur en place. Lorsque les
Serre-câbles sont retirés, faites glisser la prolongation
de l’amortisseur du support pour exposer le trou de
montage arrière gauche. Déposez les deux Serre-câbles
et la prolongation de l’amortisseur dans un endroit sûr
afin de ne pas les perdre avant d’être rassemblés plus
tard dans l’installation.
g. Assurez-vous que les câbles d’alimentation de la
batterie sont déconnectés, ou que le disjoncteur, le cas
échéant, est en position "arrêt".
h. Placez le moteur en position sur le pont du bateau.
Placez le moteur aussi près que possible de l’axe ou
de la quille du bateau. Le moteur peut être installé
soit sur le côté bâbord ou tribord du bateau, selon
la préférence personnelle. Relisez les facteurs de
montage au début de la section d’installation.
Serre-câbles
Prolongation de l’Amortisseur
Prolongation de l’Amortisseur
Serre-câble
Serre-câble
Trou de
Montage
Câbles
d’Alimentation
Pont du Bateau
Quille
Support
Tiges
d’Amortisseur
AVIS : La sangle d’urgence (article nº 16) est utilisée
pour arrimer manuellement le moteur Ulterra. La
sangle d’urgence n’est pas fixée pendant l’installation.
Rangez-la sur votre bateau avec un tournevis Phillips
nº 2 au cas où vous en auriez besoin pour arrimer
manuellement le moteur. Pour apprendre comment,
veuillez consulter la section « Arrimage manuel du
moteur Ulterra » du manuel du propriétaire.
3
4
5
AVERTISSEMENT
Ne déployez pas le moteur tant que l’installation n’est pas
terminée sur le bateau. Les illustrations sont à titre de
référence seulement. Le déploiement de votre moteur avant
l’installation au bateau pourrait entraîner des blessures.
AVERTISSEMENT
Assurez-vous que le moteur est installé sur une surface plane et
n’est pas branché à une source d’alimentation.
3e
3f
