38 | minnkotamotors.com
©2019 Johnson Outdoors Marine Electronics, Inc.

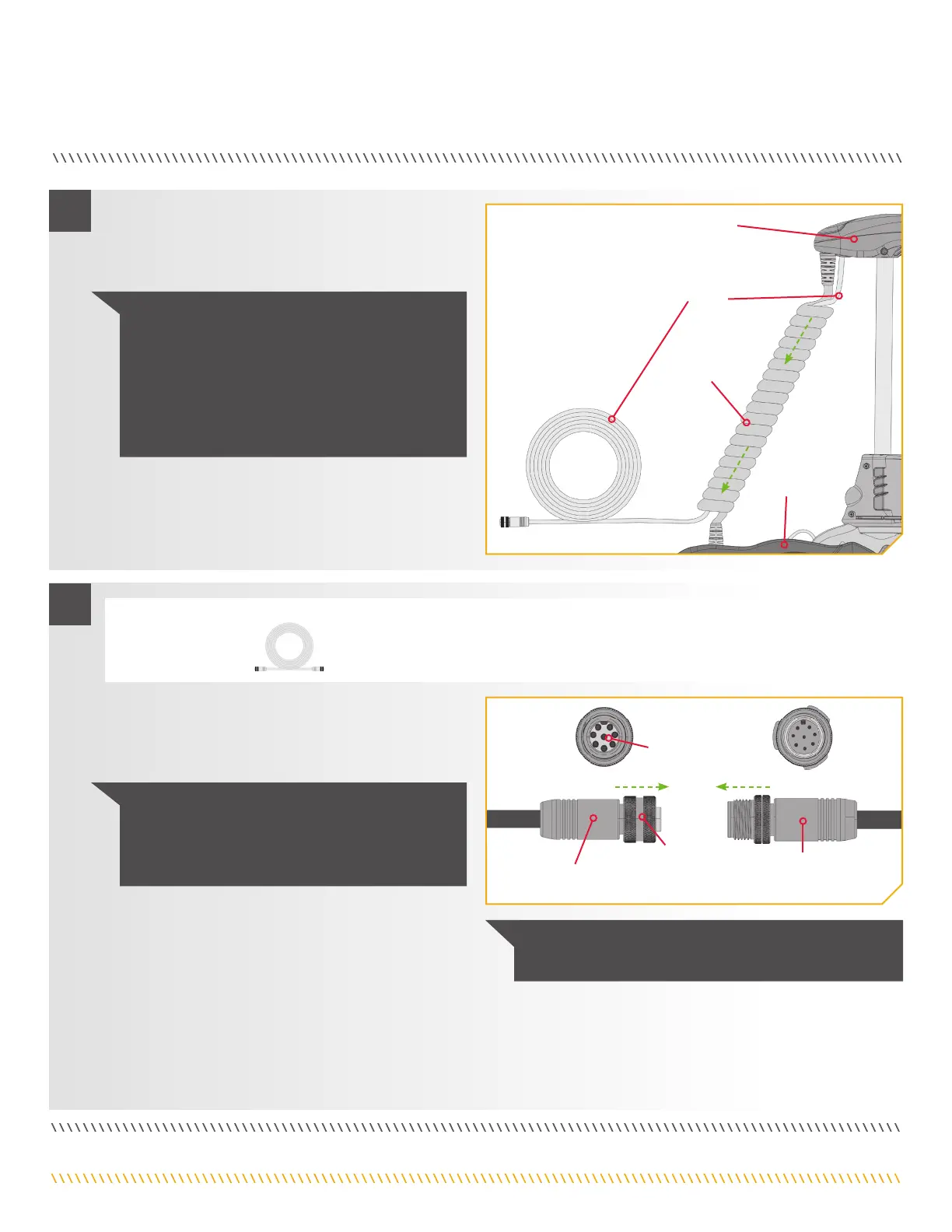

ACHEMINEMENT DES CâBLXES POUR L’ -PILOT LINK
c. Le câble du i-Pilot Link doit être passé entièrement
au travers du cordon enroulé. Il doit sortir du cordon
enroulé au bas de ce dernier, où il se connecte au
support du moteur.
Tête de
contrôle
Cordon
enroulé
Support
i-Pilot
Link
2
AVIS : Lorsque le câble du i-Pilot Link est sorti du
cordon enroulé, il doit être acheminé par un système
d’acheminement établi sur le bateau, dans une
zone libre d’interférences. Inspectez bien le chemin
planifié pour vous assurer qu’il n’y a pas d’arêtes
vives, d’obstacles ou d’obstructions qui pourraient
endommager les câbles.
d. Au besoin, pour atteindre le détecteur de poissons
installé, prenez le câble Ethernet i-Pilot Link (article nº
14) et connectez-le au câble i-Pilot Link sortant de la
tête de contrôle.
e. Branchez le câble Ethernet i-Pilot Link directement
dans le détecteur de poissons Humminbird
ou consultez le manuel de votre détecteur de
poissons pour obtenir les instructions d’installation
complètes. Si un câble adaptateur est requis (câble
adaptateur Ethernet AS EC QDE pour détecteurs de
poissons Helix), branchez-le à l’extrémité du câble
Ethernet i-Pilot Link et consultez le manuel de votre
détecteur de poissons pour obtenir les instructions
d’installation complètes.
3
Câble Ethernet i-Pilot Link
de la tête de contrôle
Rallonge Ethernet
i-Pilot Link OU
câble adaptateur Ethernet
Bague de
blocage
Connecteur à
huit broches
#14 x 1
ARTICLE(S) REQUIS
AVIS : S’il faut acheminer des câbles, veuillez
suivre les directives de la section Acheminement
des câbles de connexion de ces instructions
d’installation.
AVIS : Les connecteurs sont codés pour empêcher une
installation en sens inverse.
i
