77
-
'13 • SRK-T-142

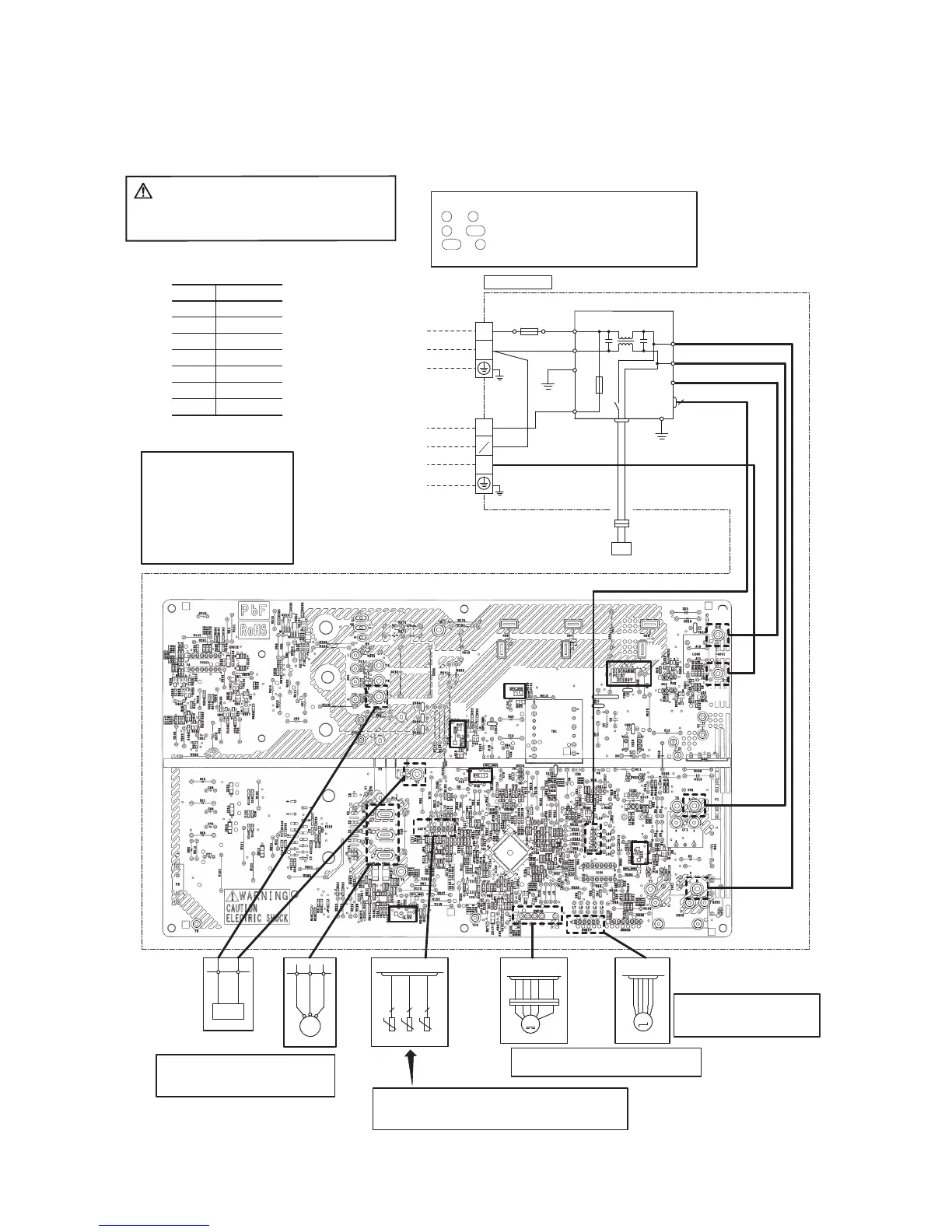

(12) Outdoor unit inspection points
Models SRC63ZM-S, 71ZM-S, 80ZM-S
CAUTION - HIGH VOLTAGE
PCB ASSY (MAIN)
High voltage is produced in the control box. Don't touch
electrical parts in the control box for 5 minutes after the
unit is stopped.
◆Inspection of electronic
expansion valve
See page 78.
◆Inspection of resistance valve of sensor
Remove the connector and check the resistance valve.
See the section of sensor characteristics on page 69.
◆Power source and serial signal inspection
L to N : AC 220/230/240V
1 to 2/N : AC 220/230/240V
2/N to 3 : Normal if the voltage oscillates between
DC 0 and approx. 20V
◆Inspection power transistor
Remove the fasten terminal and test
output voltage
◆Inspection of outdoor fan motor
See page 78.
◆Check point of outdoor unit
Color
Color symbol
OR
Mark
BrownBR
Yellow／GreenY／G
BlackBK
BlueBL
WhiteWH
RedRD
Orange
Display Voltage range
◆Voltage check in PCB
The normal range is as follows.
①DC280V DC230V - DC310V
②DC220V DC218V - DC222V
③DC213V DC212V - DC214V
④DC215V DC214V - DC216V
⑤DC225V DC224V - DC226V
⑥DC 2.5V DC 2.3V - DC 2 2.5V
M
T2
（BK）
（WH）
（RD）
V WU
M
CNTH
CNEEV
CNFAN
1 2 3 4 6
t゜
R
（OR）
T1（YE）
2 2 2
TH1 TH2 TH3
EEV
FMo
t゜ t゜
MS
CM
3～
（WH）
（OR）
（BR）
（RD）
（BL）
（BK）
（WH）
（WH）
（BK）
（WH）
（WH）
（BK）
（BK）
PCB ASSY （S UB）
S-1
CNMAIN
S IN
R IN
R OUT
（BK）
（WH）
G1
（Y／G）
（BR）
S O
R O
N
L
250V 20A
FUSE
2
1
N
3
（Y／G）
（Y／G）
CN20S
（RD）
（RD）
20S
TB1
TB2
TERMINAL
BLOCK
TERMINAL
BLOCK
（WH）
（Y／G）
G3
250V 10A
F10
4
（RD）
（BK）
Power source
1 Phase
AC220-240V 50Hz
Indoor
unit
Outdoor unit
R
S
①
②
④
⑤
⑥
S-2
C-2
③
