HINWEISE UND TECHNISCHE DATEN
D
Ed. 0314
23
ALLGEMEINE HINWEISE FÜR DEN INSTALLATEUR
• Installation, Inbetriebnahme und Wartung des Backo
fens dürfen nur
von qualifiziertem fachpersonal, d. h. von der firma autorisierten
Fachkräften durchgeführt werden.
• Lesen Sie mit Aufmerksamk eit die Hinweise dieser Anweisung, sie
beinhalten wichtige Grundlagen über die Sicherheit der Installation, des
Gebrauches und der Wartung.
• Diese Installations und Bedienungsanweisung sorgfältig aufbewahren.
• Dieses Gerät darf nur für den Gebrauch verwendet werden, für den es
ausdrücklich konzipiert wurde, d.h. Warmhaltung der Lebensmittel; jeder
andere Gebrauch ist als unzweckgemäß und daher gefährlich
anzusehen.
• Nachdem Sie die Verpackung entfernt haben, prüfen Sie, ob das Gerät
nicht beschädigt ist. Im Zweifelsfall, Gerät nicht anschließen und den
Kundendienst benachrichtigen.
• Verpackungsmaterial nicht in Reichweite von Kindern lassen, es könnte eine potentielle Gefahr darstellen.
• Vor dem Anschluß des Gerätes ist sicherzustellen, daß die Daten auf dem Typenschild (befindet sich auf der Rückseite unten)
mit denjenigen des Versorgungsnetzes (Elektro-) übereinstimmen.
• Im Falle von Störungen bzw. Fehlerhaftem Betrieb, schalten Sie das Gerät sofort aus.
TECHNISCHE DATEN
Modell (Type)
Nennspannung
[Vac]
Gesamtaufnahme
[kW]
Ampere
[A]
Kabel gemäß 60245
-
IEC
-
57 (Typ
H05RN-F oder HO7RN-F).
Mindestquerschnitt des
Anschlusskabels [mm2].
HHT
052E (
HHT
052E)
230
1,5 6,5
3 x 1
HHT
081E (
HHT
081E)
1 4,4
HHT
082E (
HHT
082E)
1,5 6,5
HHT
161E (
HHT
161E)
2 8,7
HHT
162E (
HHT
162E)
3 13,0
3 x 1,5
HHT
282E (
HHT
282E)
3 13,0
Modell
(Type)
Betriebs-
temperatur
(°C)
Anzahl Einschübe:
Abstand [mm]
Höchste Höhe
von den Behältern [mm]
Maximale
Produktbelad
ung (kg) pro
Einschub h65
GN1/1 [kg]
Leergewicht
[kg]
HHT052E
(HHT052E)
30 ÷ 120
5 x GN 2/1 (70) 5 x 65 (h) 2 x 150 (h)
1 x 200 (h)
+ 2 x 65 (h)
36 + 15 51
10 x GN 1/1 (70) 10 x 65 (h) 4 x 150 (h)
2 x 200 (h)
+ 4 x 65 (h)
HHT
081E
(HHT081E)
8 x GN 1/1 (70) 8 x 65 (h) 3 x 150 (h)
2 x 200 (h)
+ 2 x 65 (h)
29 + 12 46
HHT082E
(HHT082E)
8 x GN 2/1 (70) 8 x 65 (h) 3 x 150 (h)
2 x 200 (h)
+ 2 x 65 (h)
58 + 24 62
16 x GN 1/1 (70) 16 x 65 (h) 6 x 150 (h)
4 x 200 (h)
+ 4 x 65 (h)
HHT
161E
(HHT161E)
16 x GN 1/1 (70) 16 x 65 (h) 6 x 150 (h)
4 x 200 (h)
+ 4 x 65 (h)
58 + 24 88
HHT162E
(HHT162E)
16 x GN 2/1 (70) 16 x 65 (h) 6 x 150 (h)
4 x 200 (h)
+ 4 x 65 (h)
115 + 48 106
32 x GN 1/1 (70) 32 x 65 (h) 12 x 150 (h)
8 x 200 (h)
+ 8 x 65 (h)
HHT282E
(HHT282E)
(camera
doppia)
8 x GN 2/1 (70)
+
8 x GN 2/1 (70)
8 x 65 (h)
+
8 x 65 (h)
3 x 150 (h)
+
3 x 150 (h)
2 x 200 (h)
+ 2 x 65 (h)
+
2 x 200 (h)
+ 2 x 65 (h)
115 + 48 111

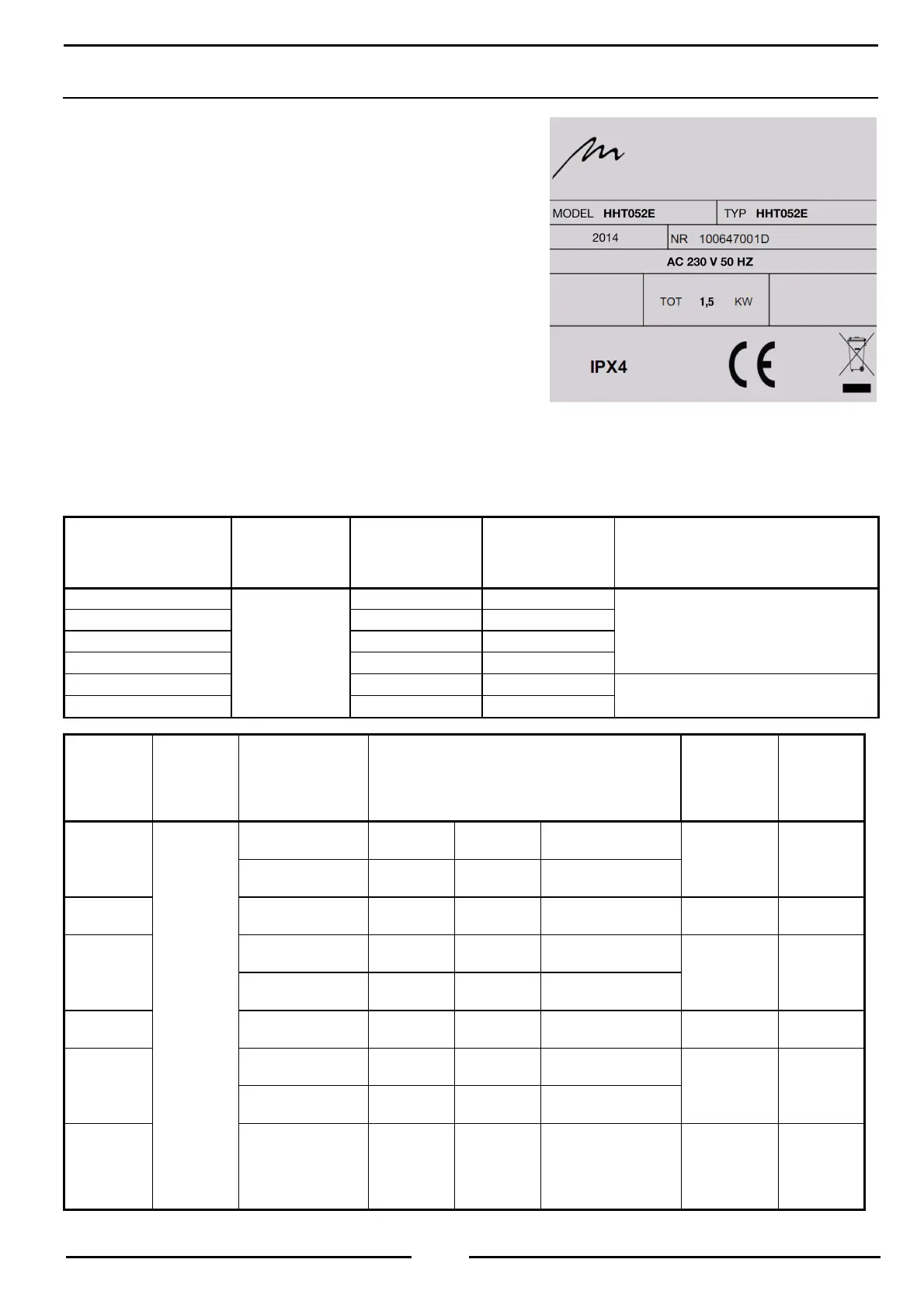

Typenschild beispiel
