2

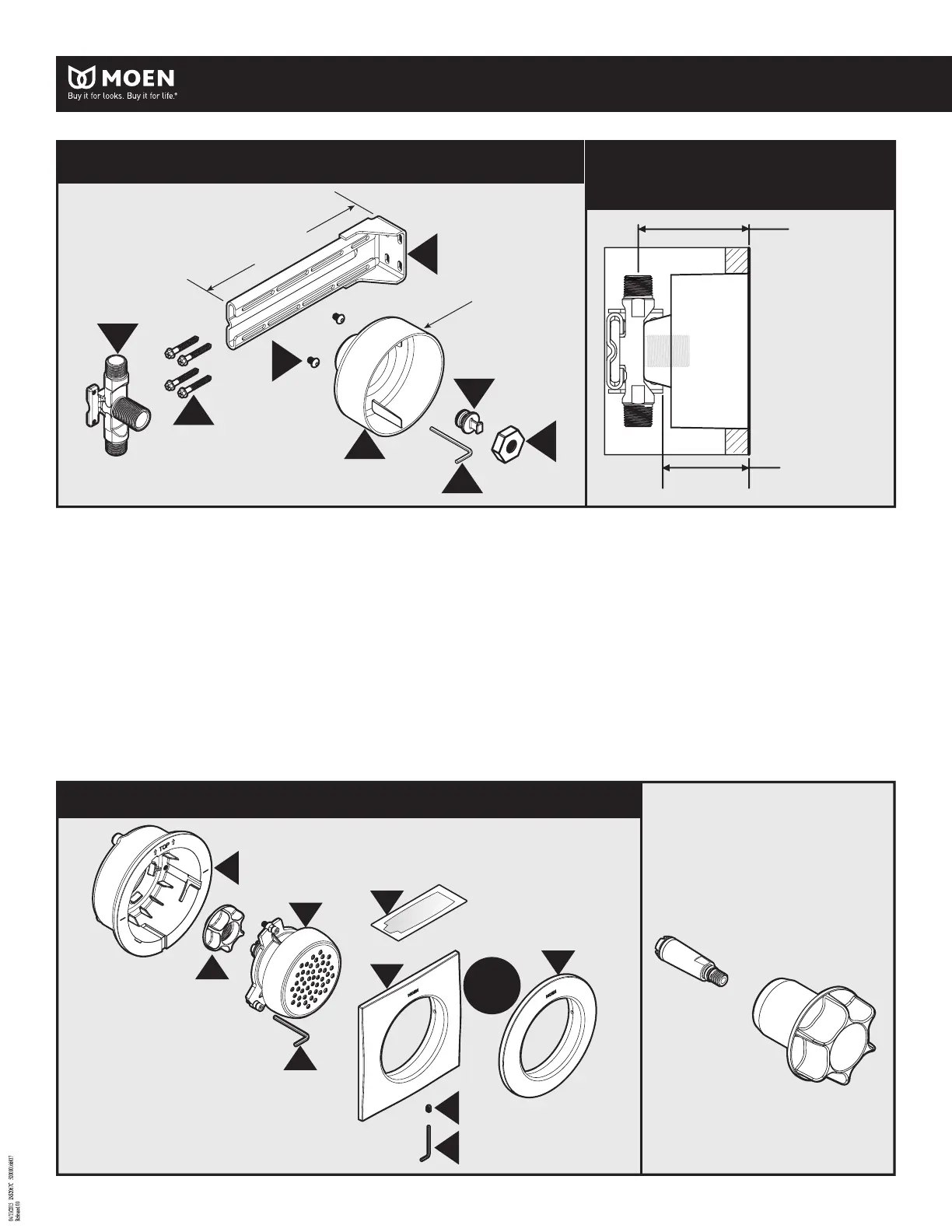

Parts List
A. Connector
B. Connector Screws (x2)
C. Bracket Screws (x4)
D. Bracket
E. Plaster Guard
F. Test Plug
G. Test Plug Nut
H. 1/8" Hex Wrench
I. Housing
J. Housing Nut
K. Spray Assembly
L. Grease Packet
M. Trim Ring-Square
N. Trim Ring-Round
O. Set Screw
P. 9/64" Hex Wrench
Q. 1/16" Hex Wrench
R. Filter
Lista de piezas
A. Raccord
B. Vis de raccord (2)
C. Vis de support (4)
D. Support
E. Protecteur de plâtre
F. Bouchon d'essai
G. Écou de bouchon
d'essai
H. Clé hexagonale de
5/32 po
I. Boîtier
J. Écrou de boîtier
K. Assemblage de jet
L. Sachet de graisse
M. Anneau de garniture
carré
N. Anneau de garniture -
rond
O. Vis d'arrêt
P. Clé hexagonale de
9/64 po
Q. Clé hexagonale de
1/16 po
R. Filtre
Liste des pièces
A. Connector
B. Tornillos del conector
(x2)
C. Tronillos del soporte
(x4)
D. Soporte
E. Protector de yeso
F. Tapón de prueba
G. Tuerca del tapón de
prueba
H. Llave hexagonal de .4
cm
I. Cajón
J. Tuerca del cajón
K. Unidad de ducha
L. Paquete de grasa
M. Anillo de acaba-
do-cuadrado
N. anillo de acabado-re-
dondo
O. Tornilla jador
P. Llave hexagonal de
0,36 cm
Q. Llave hexagonal de
0,16 cm
R. Filtro
P
K
L
M
J
I
O
Q
N
M E
O
N
P N/ 51999
or
o
ou
Trim / Acabado / Garniture
1” Extension Service Kit
155656
Kit de servicio de extensión de
2,54 cm - 155656
Trousse de rallonge de
1 po - 155656
* Not Included / No incluido /
Non inclus
8-1/2”
(216mm)
4-1/2”
(114mm)
Dia.
A
D
G
C
H
E
F
B
3-1/4" ± 3/8"
(82mm ±10mm)
connector to finished wall
8,25 cm ± 0,95 cm
(82mm ±10mm)
conectador a la pared acabada
3 1/4 po ± 3/8 po
(82mm ±10mm)
connecteur au mur de finition
2-1/2" ± 3/8"
(63mm ± 10mm)
bracket to finished wall
6,35 cm ± 0,95 cm
(63mm ± 10mm)
soporte a la pared acabada
2-1/2 po ± 3/8 po
(63mm ± 10mm)
parenthèse au mur de finition
Rough-In / Preliminar / Plomberie brute
Rough-In Mounting Dimensions
Preliminar dimensiones de montaje
Plomberie brute des dimensions de support
