Moen S8000 - Installation Steps: Initial Assembly; Assemble Lift Rod and Install Gasket; Mount Faucet Body and Bracket

INS10457 - 9/15
3

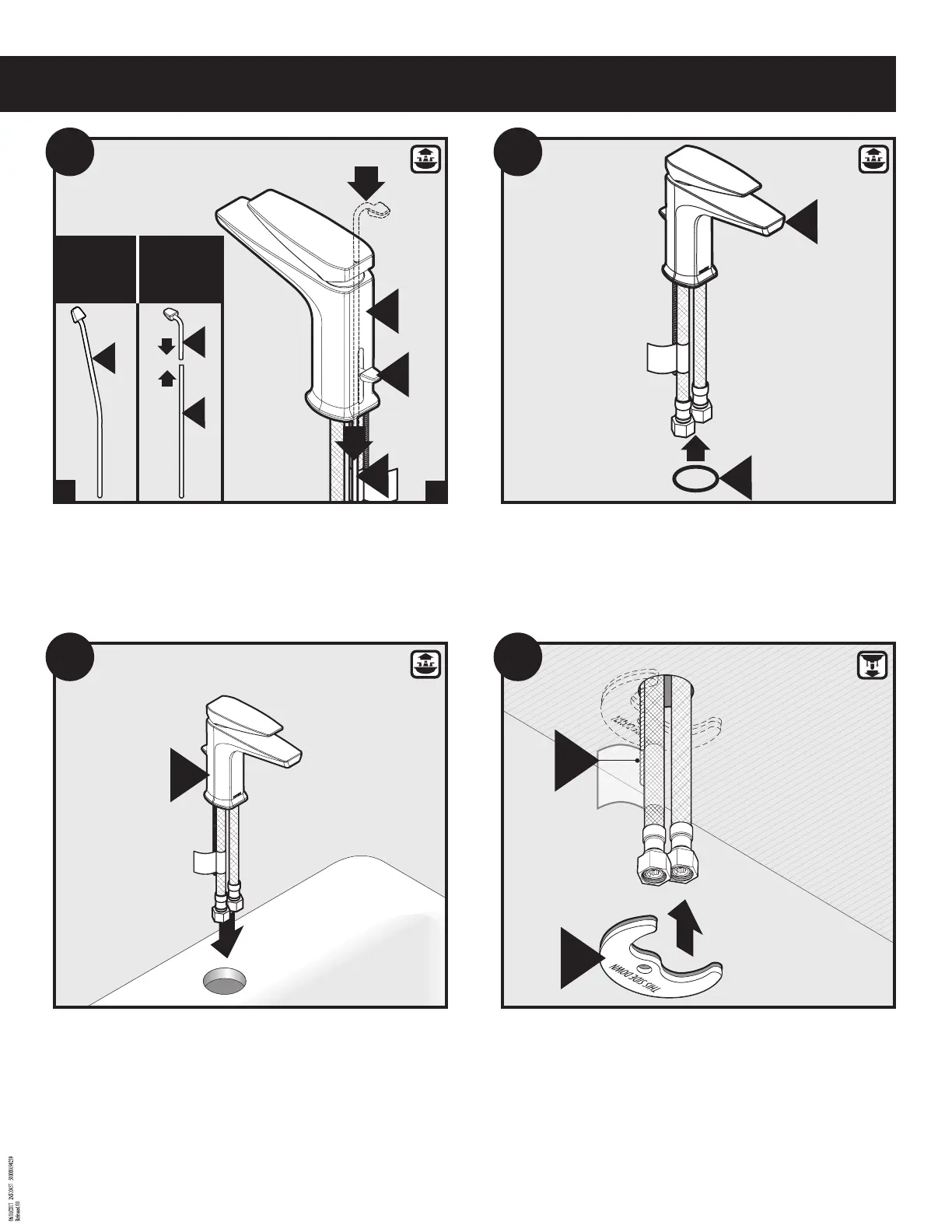

Install Mounting Washer (D) with rubber side up.
Instale la arandela de montaje (D) con el lado de caucho hacia arriba.
Placer la rondelle de montage (D) avec le côté caoutchouté vers le haut.
Install Deck Gasket (C) onto Faucet Body (A).
Instale el empaque de cubierta (C) sobre el cuerpo de la mezcladora (A).
Installer le joint d’étanchéité de plateforme (C) sur le corps du robinet (A).
1. Assemble Lift Rod (G) and Lower Lift Rod (T) together.
2. Insert Lift Rod (G) into back of Faucet Body (A).
1. Arme la barra de cierre vertical (G) t la barra de cierre vertical inferior (T) juntas.
2. Inserte la barra de cierre vertical (G) en la parte de atrás del cuerpo de la mezcladora (A).
1. Assembler la tige de levage (G) et la tige de levage inférieure (T) ensemble.
2. Insérer la tige de levage (G) à l’arrière du corps du robinet (A).
Insert Faucet Body (A) through sink until fully seated.
Inserte el cuerpo de la mezcladora (A) a través del fregadero hasta que asiente por completo.
Insérer le corps du robinet (A) dans l’ouverture de l’évier jusqu’à ce qu’il soit bien en place.
G
A
T
G
T
1
2
G
Model
Modelo
Modèle
S8000
Model
Modelo
Modèle
S8001
1
A
C
2
A
3
D
A
4
